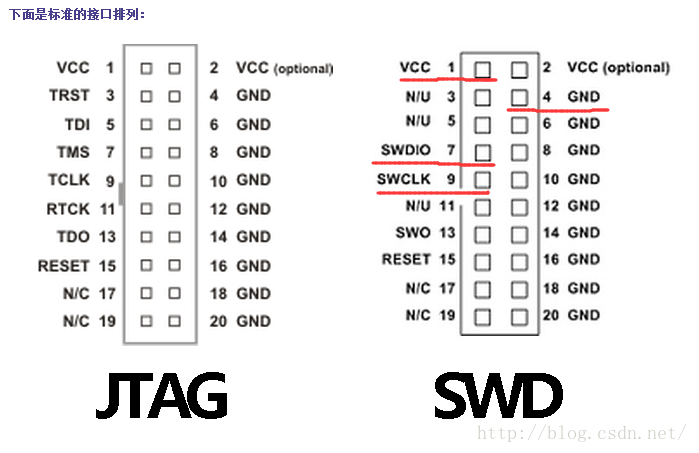

jlink接口定义
摘录于：https://blog.csdn.net/u014124220/article/details/50829713
仿真器端口
连接目标板
备注
1. VCC
MCU电源VCC
VCC
2. VCC
MCU电源VCC
VCC
3. TRST
TRST
Test ReSeT/ pin
4. GND
GND或悬空
5. TDI
TDI
Test Data In pin
6. GND
GND或悬空
7. TMS, SWIO
TMS, SWIO
JTAG:Test Mode State pin ; SWD: Data I/O pin
8. GND
GND或悬空
9. TCLK, SWCLK
TMS, SWCLK
JTAG: Test Clock pin ; SWD: Clock pin
10. GND
GND或悬空
11. RTCK
RTCK
12. GND
GND或悬空
13. TDO
TDO
Test Data Out pin
14. GND
GND或悬空
15. RESET（J-Link-Tx (out)）
RESET
RSTIN pin
16. GND
GND或悬空
17. NC（J-Link-Rx (in)）
NC
18. GND
GND或悬空
19. NC
NC
20. GND
GND或悬空

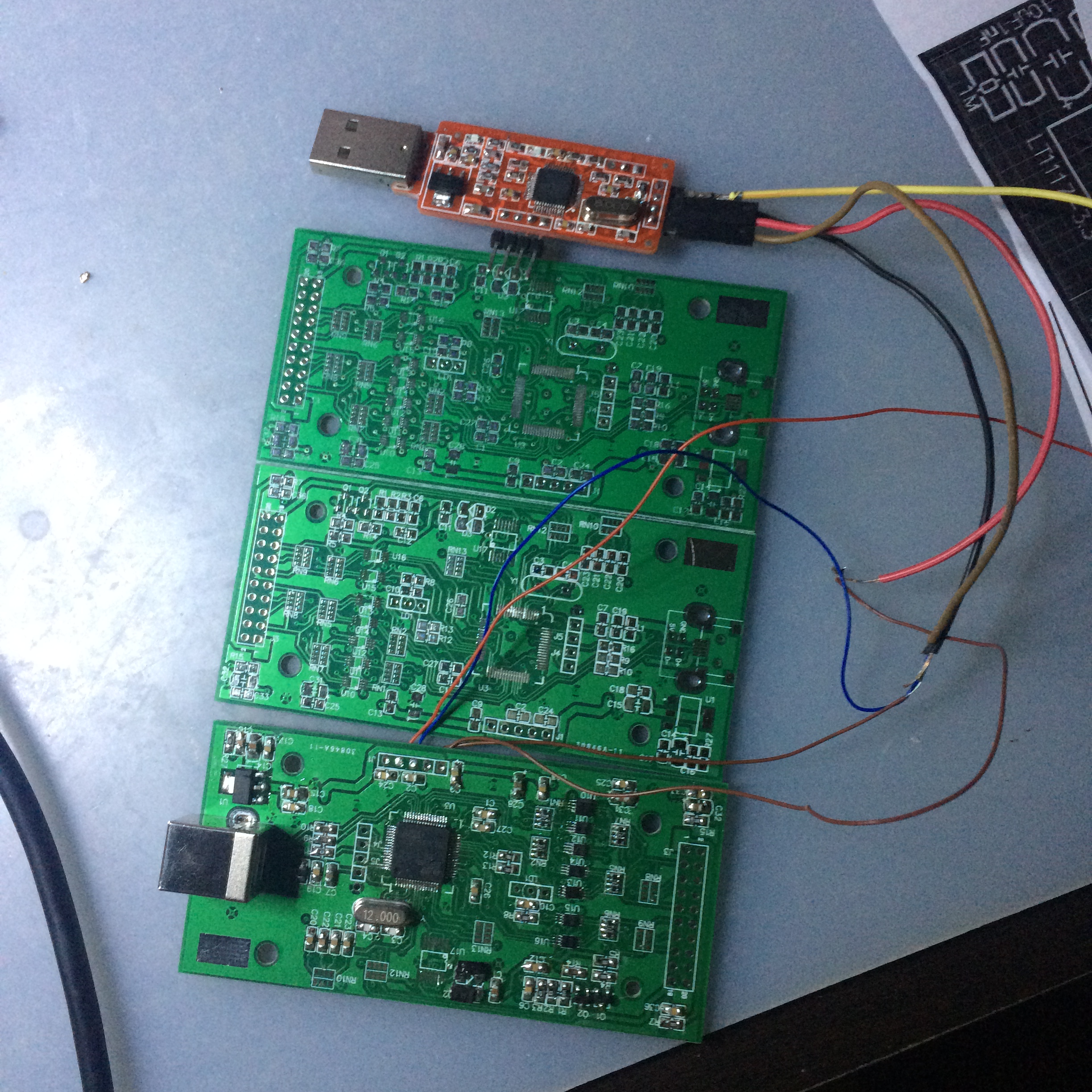

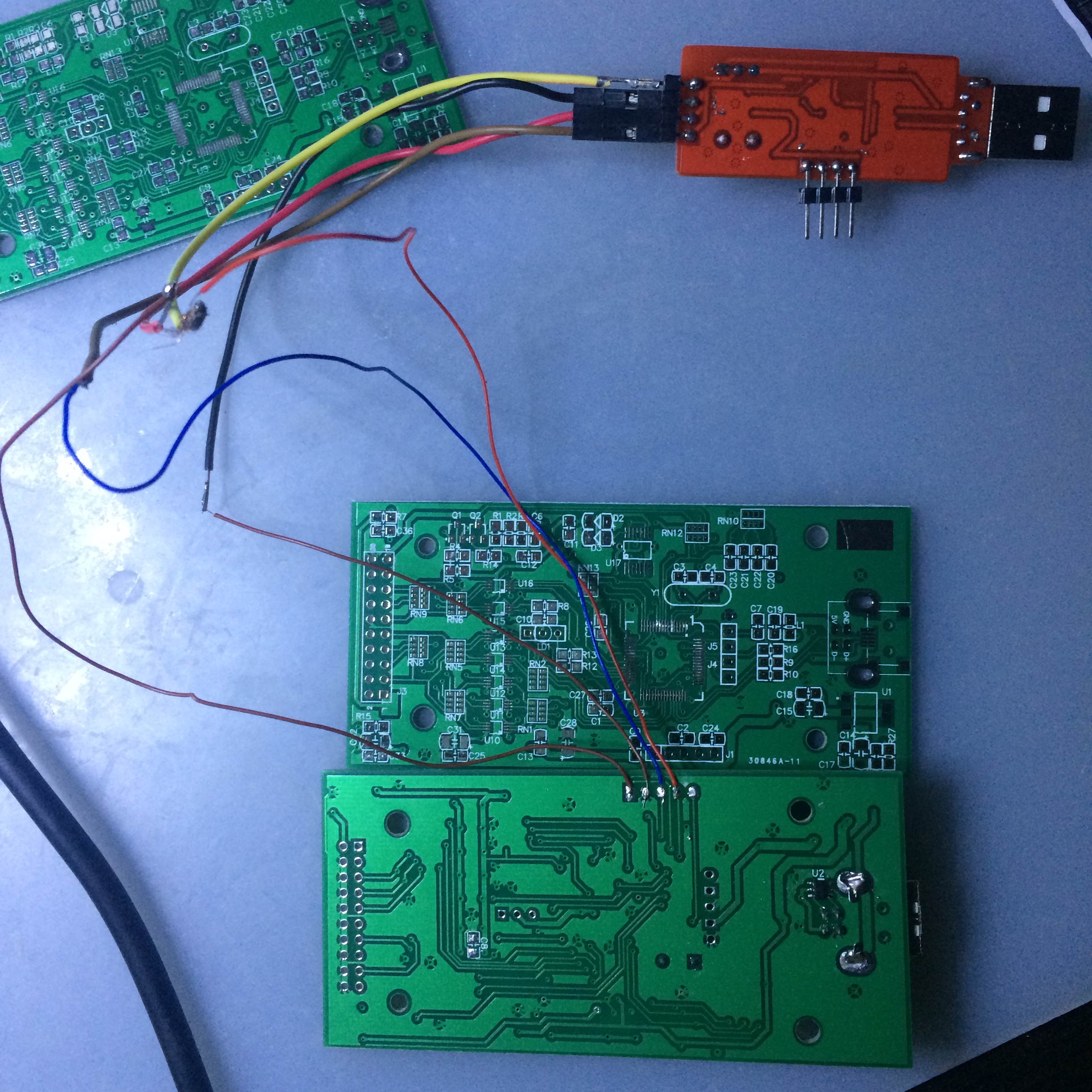

设计板子，打板，然后自己回来焊接：
上面图中的下载器请看本人博客：http://blog.csdn.net/chengdong1314/article/details/52684857

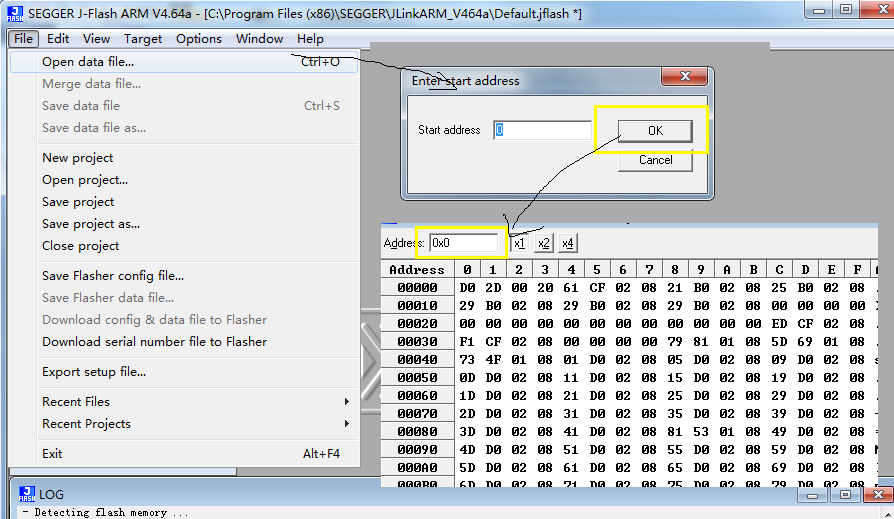

接下来用jlink软件连接上芯片准备下载：

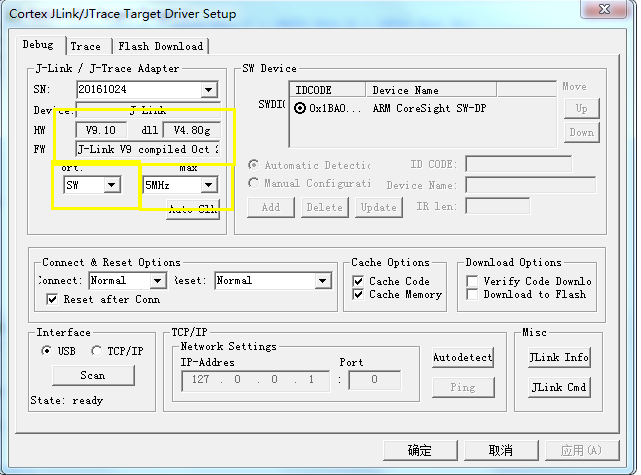

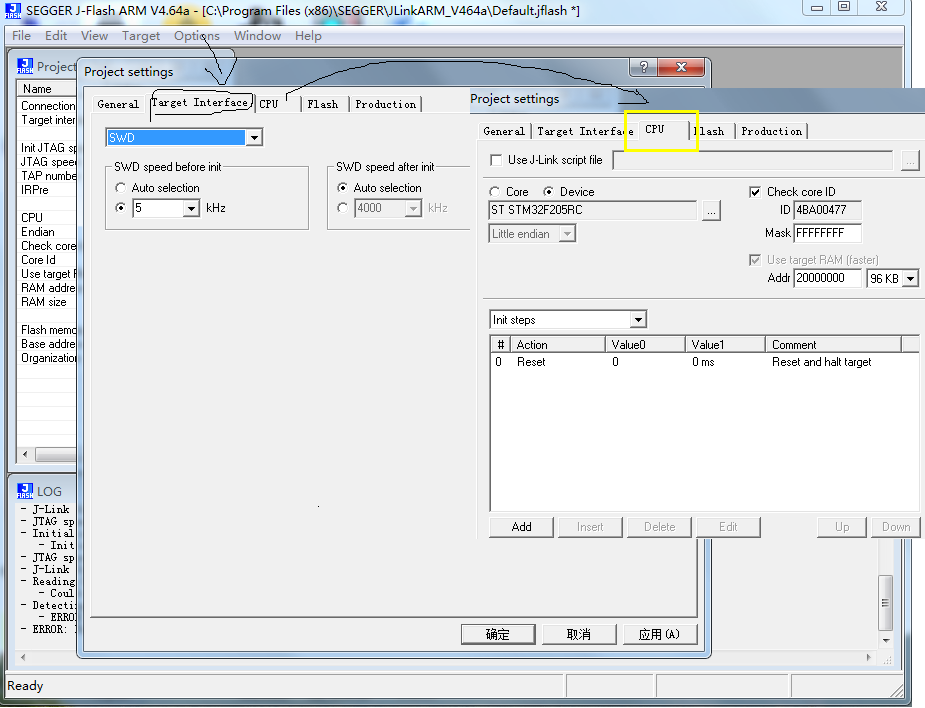

jlink设置如下：

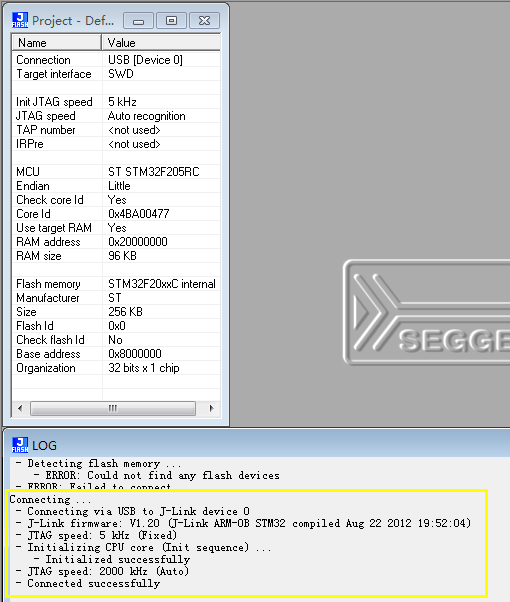

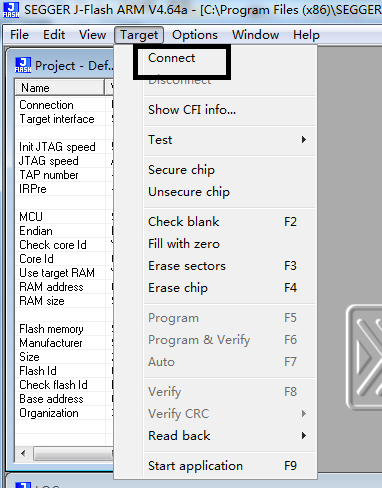

然后点击连接设备如下左图，连接成功如下右图：
但是这里注意：这里只是代表连接jlink_swd成功了，并不是说jlink_swd连接我们的jlink_v9成功了，接下来载入我们的固件：

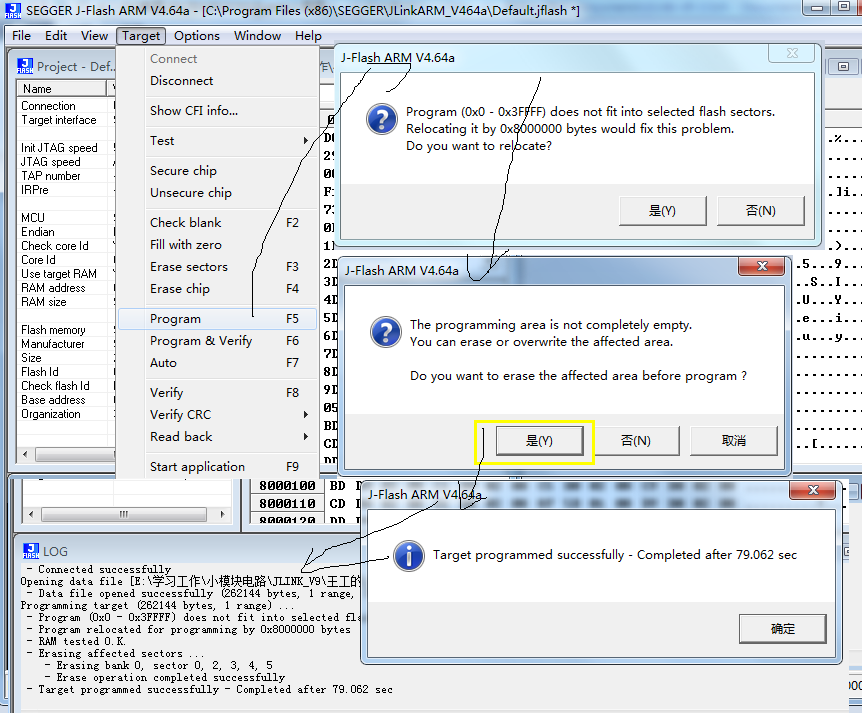

最后烧录，成功如下：
注意：如果这里烧录不成功会有两种可能：
1.我们的jlinkV9板子没有焊接好
2.jlink_swd和我们的目标板连接的条数数据线和时钟线插反了。
接下来直接把下载好固件的板子直接用USB连接电脑，遗憾的是安装驱动的时候出现了下面的问题：

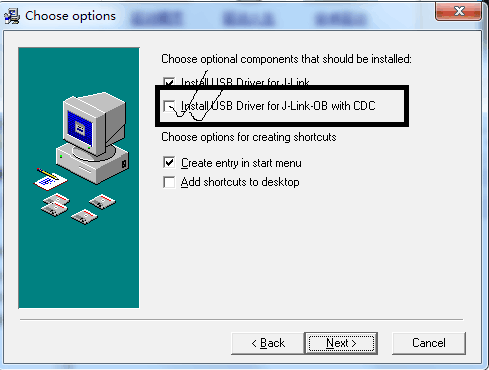

没有驱动，这里把jlink卸载了再重装，重装的时候如下图，选择上所有的选项：
然后再重新插上jlinkV9:
这里少了一个叹号！
2017年3月8日

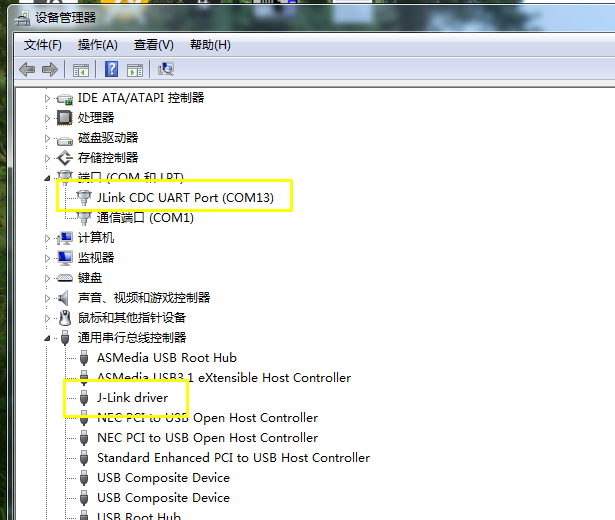

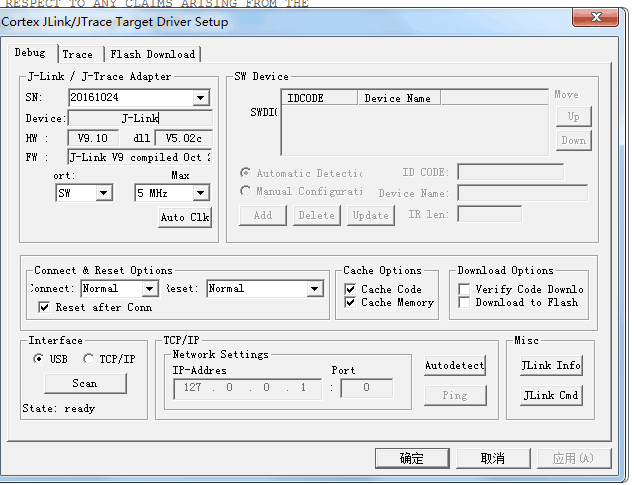

这里没有办法，彻底卸载掉原来的jlink，然后安装上《Setup_JLink_V502c.zip》驱动，驱动上面的感叹号没有了：
到这里算算是完成了一大半了！下面迫不及待的在KELL上试试看，真的能够识别出来，真的很开心：

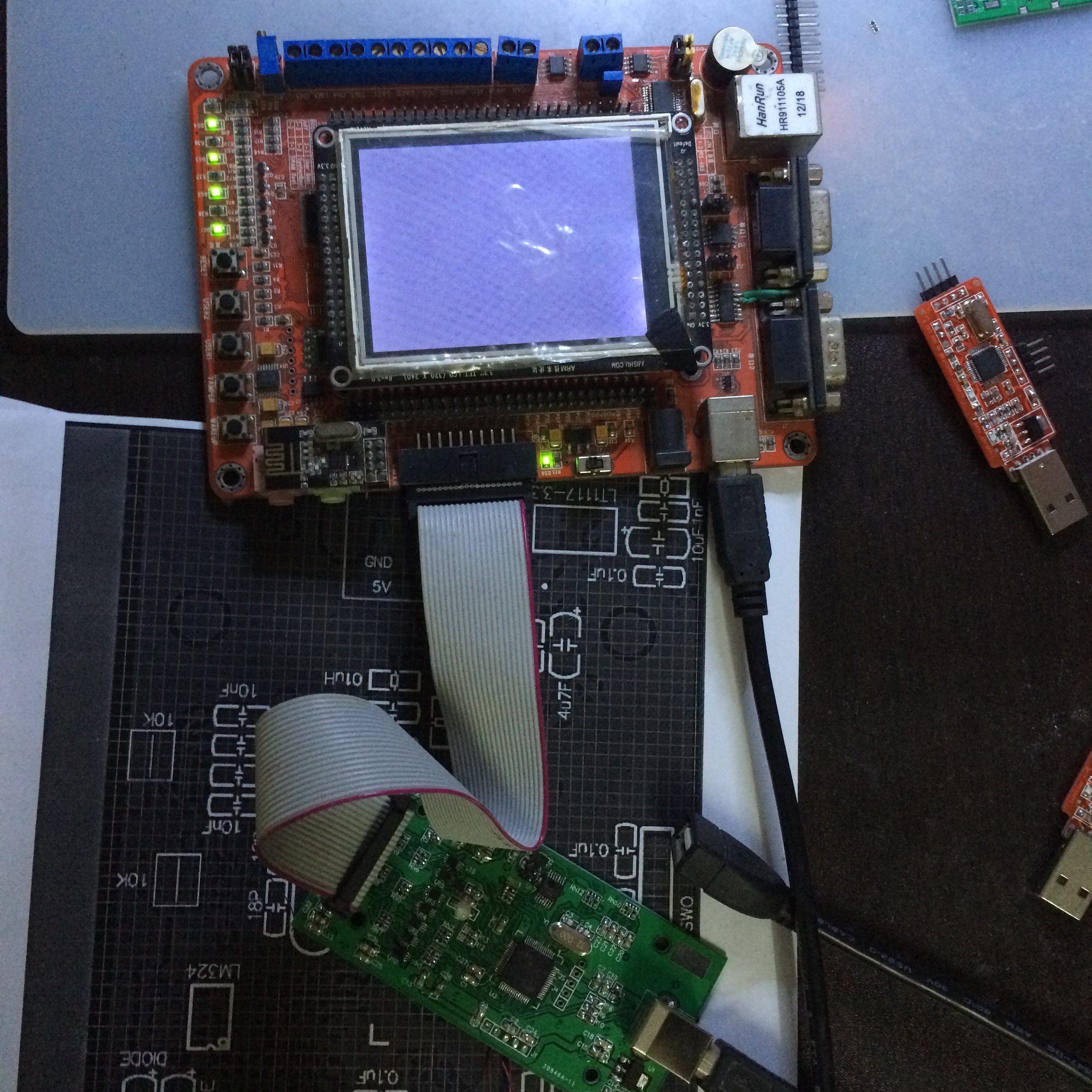

然后插上用开发板连接上我们的jlink:

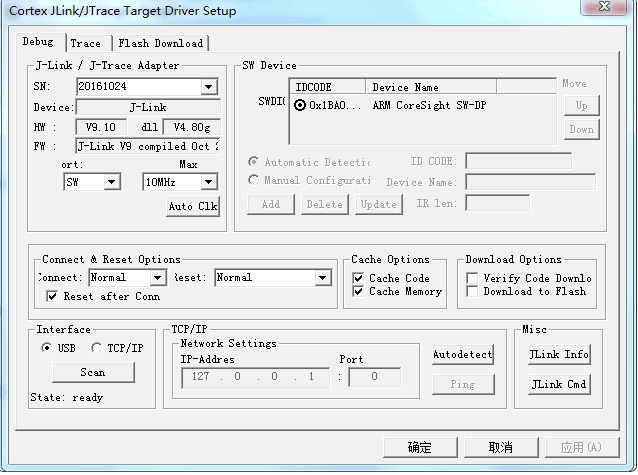

在jlink上真的能够看到我们的开发板设备了：
这里十分的开心，设置好之后马上点击下载，但是很遗憾下载失败了，心凉了一截，没关系检查问题，然后发现是在SWD模式下设置了10M的速度太快了，这里设置成5M:
然后点击下载：
下载成功！！！！！太开心了！
经过测试仿真也OK了，真的太开心了！！！！！！！！！！！！！！！
这里上传上jlink驱动：http://download.csdn.net/detail/chengdong1314/9774827
上传上测试仿真功能的视频：分为两个部分，请用好压解压：
第一部分：http://download.csdn.net/detail/chengdong1314/9775331
第二部分：http://download.csdn.net/detail/chengdong1314/9775351
2017年3月9日
今晚要实现最后一个目标：JTAG接口实现调试功能！
在上面的调试我们只是实现了SWD的功能，现在来实现JTAG的功能！

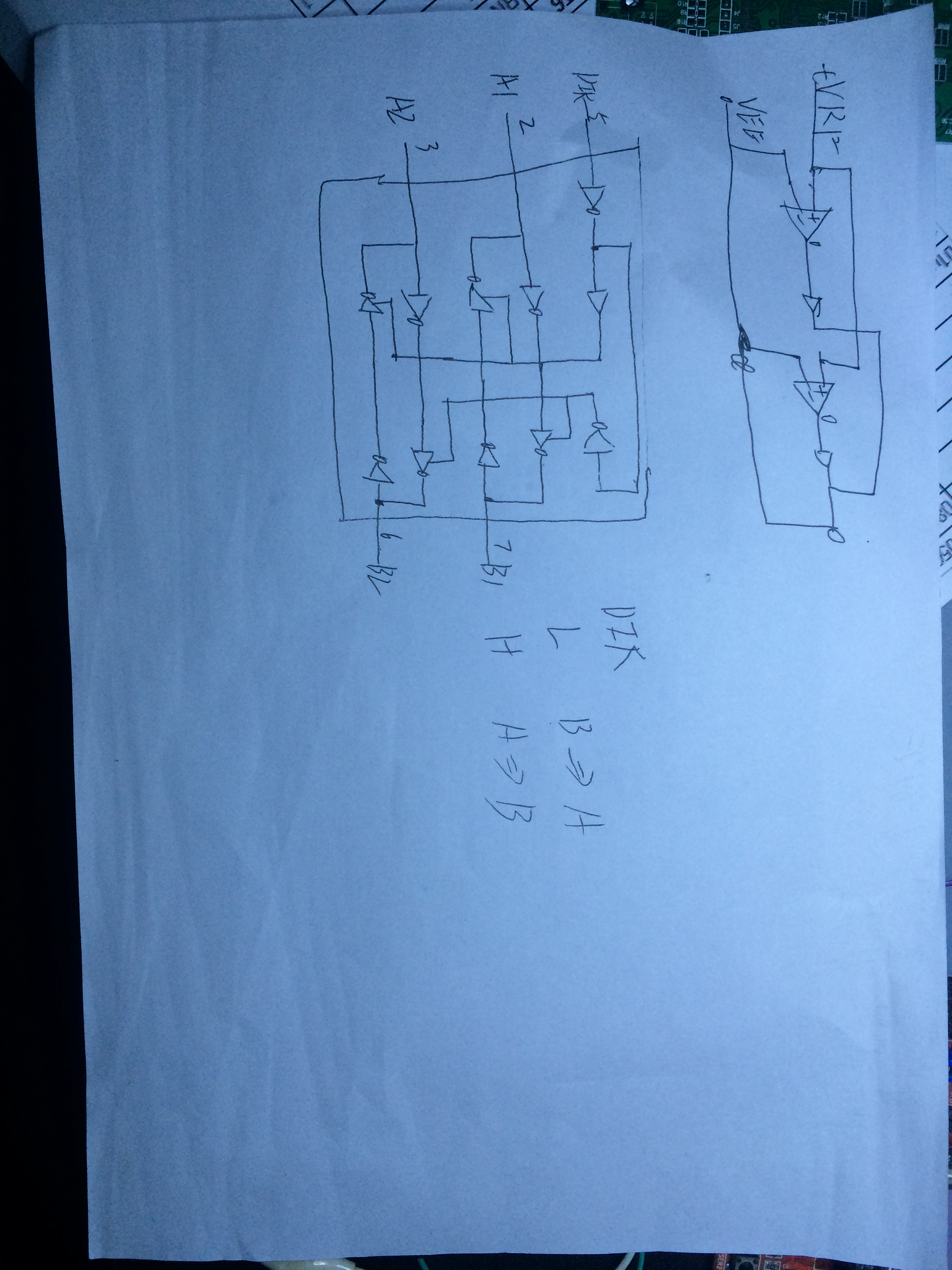

在这里只能是板子的问题了，所以只能去找板子的问题，经过漫长的寻找与煎熬！！！终于找到了问题的所在---------有一颗2T45的3号引脚焊接焊反了！哎！真的不应该呀！

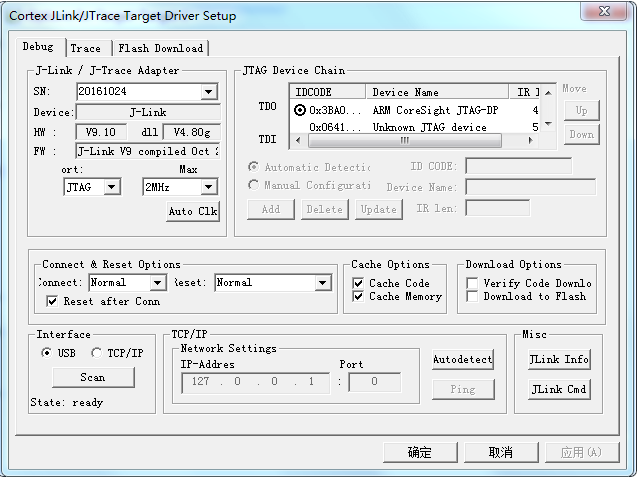

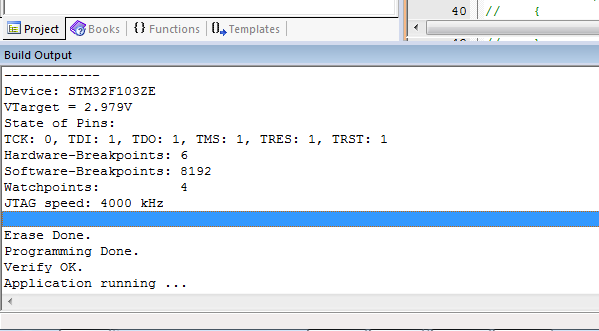

最终调试成功！KELL中仿真的界面：

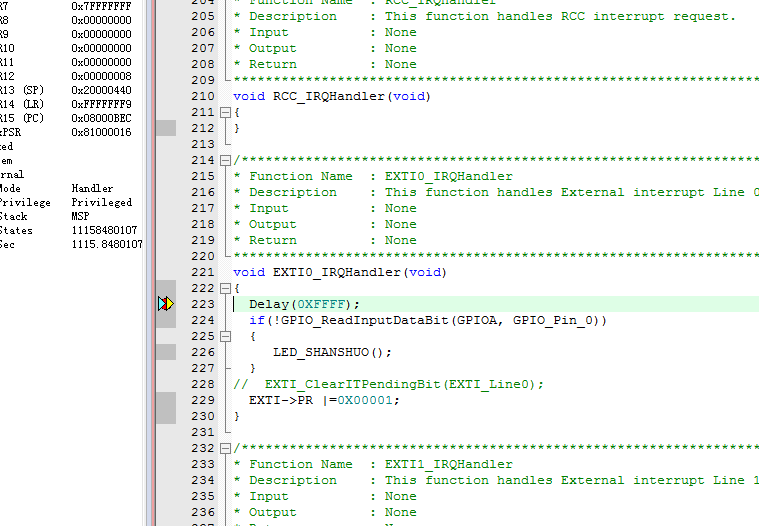

这里在中断中打一个断点，按下按键跳到断点处：
仿真成功，所有都OK，jlinkV9的项目就进行到这里了！！！！！

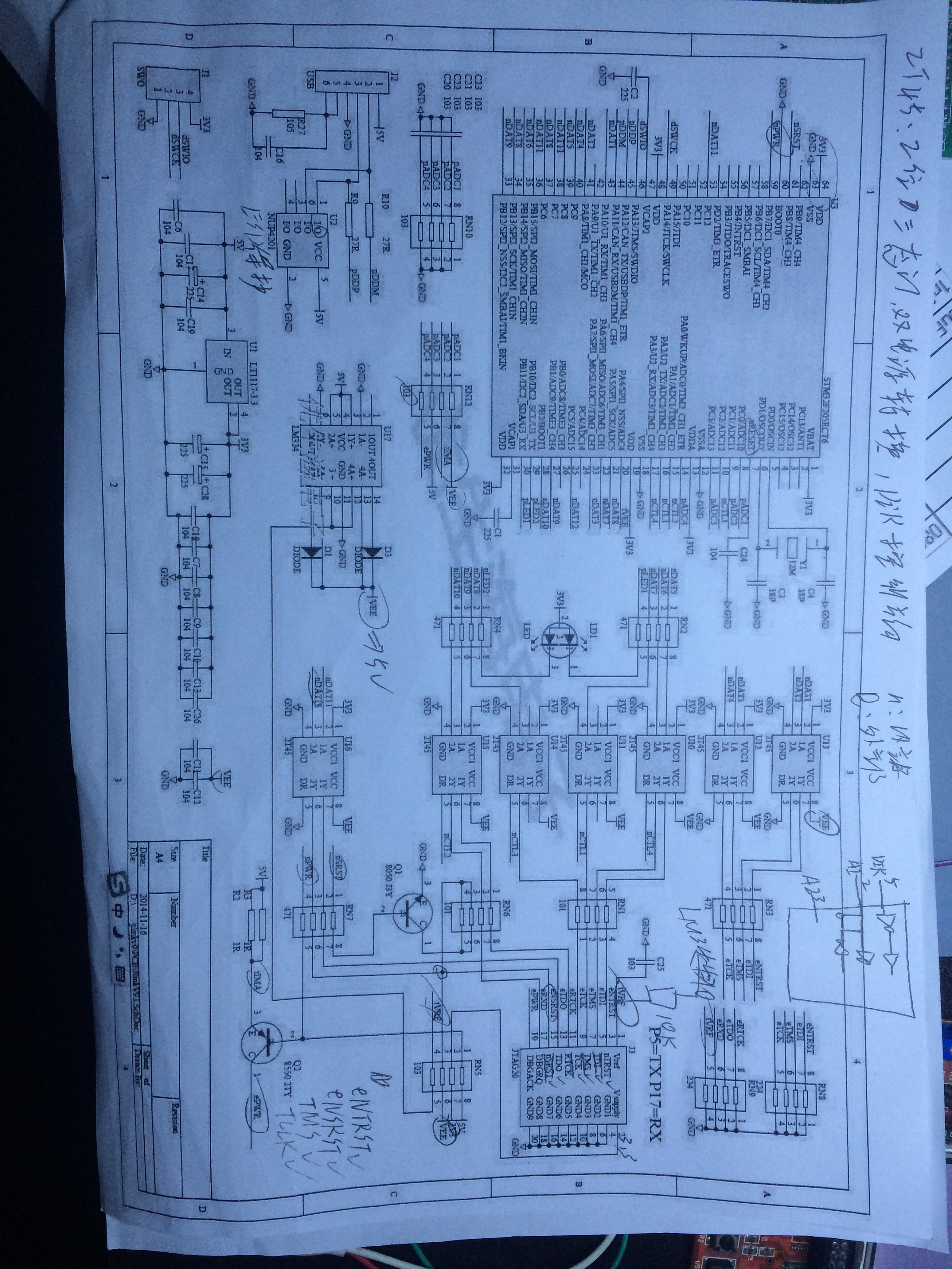

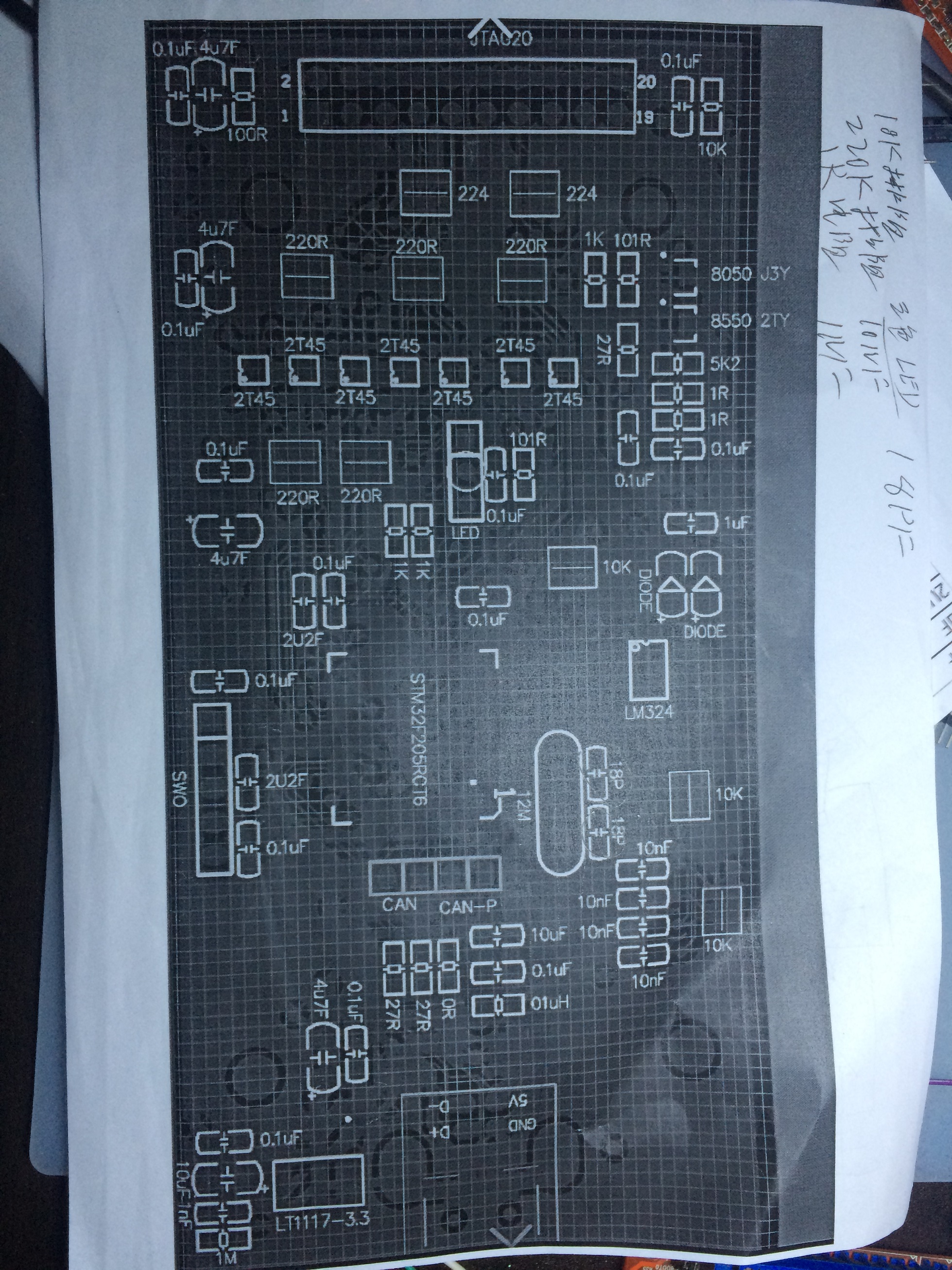

这里上传本实验用到的图纸：
这里上传上今天调试用到的代码：http://download.csdn.net/detail/chengdong1314/9776075
2017年3月9日
关于jlink的硬件和软件本人这里不能提供，自己用就行了！
如果哪位同道真的想要请联系我，我有偿提供！期待和大家的交流！！！！！！！QQ:384710930
---------------------
作者：kz2
来源：CSDN
原文：https://blog.csdn.net/u014797286/article/details/85872507
版权声明：本文为博主原创文章，转载请附上博文链接！
上面图中的下载器请看本人博客：http://blog.csdn.net/chengdong1314/article/details/52684857
接下来用jlink软件连接上芯片准备下载：
jlink设置如下：
然后点击连接设备如下左图，连接成功如下右图：
但是这里注意：这里只是代表连接jlink_swd成功了，并不是说jlink_swd连接我们的jlink_v9成功了，接下来载入我们的固件：
最后烧录，成功如下：
注意：如果这里烧录不成功会有两种可能：
1.我们的jlinkV9板子没有焊接好
2.jlink_swd和我们的目标板连接的条数数据线和时钟线插反了。
接下来直接把下载好固件的板子直接用USB连接电脑，遗憾的是安装驱动的时候出现了下面的问题：
没有驱动，这里把jlink卸载了再重装，重装的时候如下图，选择上所有的选项：
然后再重新插上jlinkV9:
这里少了一个叹号！
2017年3月8日
这里没有办法，彻底卸载掉原来的jlink，然后安装上《Setup_JLink_V502c.zip》驱动，驱动上面的感叹号没有了：
到这里算算是完成了一大半了！下面迫不及待的在KELL上试试看，真的能够识别出来，真的很开心：
然后插上用开发板连接上我们的jlink:
在jlink上真的能够看到我们的开发板设备了：
这里十分的开心，设置好之后马上点击下载，但是很遗憾下载失败了，心凉了一截，没关系检查问题，然后发现是在SWD模式下设置了10M的速度太快了，这里设置成5M:
然后点击下载：
下载成功！！！！！太开心了！
经过测试仿真也OK了，真的太开心了！！！！！！！！！！！！！！！
这里上传上jlink驱动：http://download.csdn.net/detail/chengdong1314/9774827
上传上测试仿真功能的视频：分为两个部分，请用好压解压：
第一部分：http://download.csdn.net/detail/chengdong1314/9775331
第二部分：http://download.csdn.net/detail/chengdong1314/9775351
2017年3月9日
今晚要实现最后一个目标：JTAG接口实现调试功能！
在上面的调试我们只是实现了SWD的功能，现在来实现JTAG的功能！
在这里只能是板子的问题了，所以只能去找板子的问题，经过漫长的寻找与煎熬！！！终于找到了问题的所在---------有一颗2T45的3号引脚焊接焊反了！哎！真的不应该呀！
最终调试成功！KELL中仿真的界面：
这里在中断中打一个断点，按下按键跳到断点处：
仿真成功，所有都OK，jlinkV9的项目就进行到这里了！！！！！
这里上传本实验用到的图纸：
这里上传上今天调试用到的代码：http://download.csdn.net/detail/chengdong1314/9776075
2017年3月9日
关于jlink的硬件和软件本人这里不能提供，自己用就行了！
如果哪位同道真的想要请联系我，我有偿提供！期待和大家的交流！！！！！！！QQ:384710930
开启VCOM（虚拟串口）功能
！确定自己的jlink是V9或者以上版本哈 输入vcom enable 打开虚拟串口（上次上电生效） 如果出现the connected probe does not support vcom functionality.错误的话，按照一下步骤 1. 输入power on 2. 输入power off 3. 输入vcom enable 即可 Pin 5 = J-Link-Tx (out), Pin 17 = J-Link-Rx (in) ！！！注意 1. VCOM功能只能在SWD模式下使用，JTAG模式下管脚冲突 2. 需要把jlink的VTref连接上3v3电源 3. vcom disable可以关闭vcom功能 参考资料： https://wiki.segger.com/Using_J-Link_VCOM_functionality---------------------
