Jlink接口的Jtag和SWD接口定义

2019-07-14 00:29发布

原址https://blog.csdn.net/u014124220/article/details/50829713

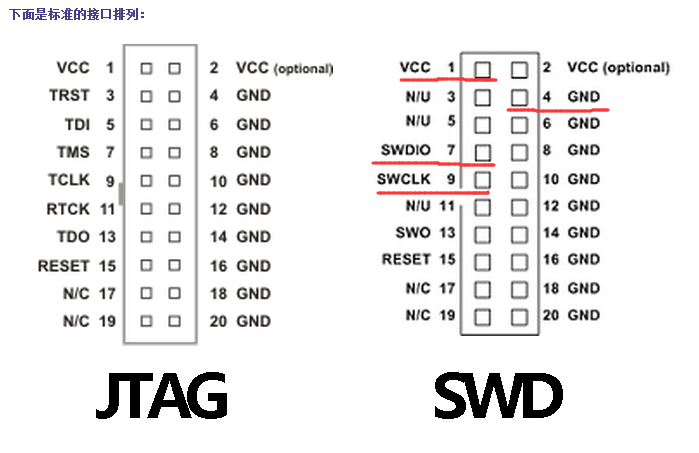

Jlink仿真器接口
仿真器端口连接目标板备注1. VCCMCU电源VCCVCC2. VCCMCU电源VCCVCC3. TRSTTRSTTest ReSeT/ pin4. GNDGND或悬空 5. TDITDITest Data In pin6. GNDGND或悬空 7. TMS, SWIOTMS, SWIOJTAG:Test Mode State pin ; SWD: Data I/O pin8. GNDGND或悬空 9. TCLK, SWCLKTMS, SWCLKJTAG: Test Clock pin ; SWD: Clock pin10. GNDGND或悬空 11. RTCKRTCK 12. GNDGND或悬空 13. TDOTDOTest Data Out pin14. GNDGND或悬空 15. RESETRESETRSTIN pin16. GNDGND或悬空 17. NCNC 18. GNDGND或悬空 19. NCNC 20. GNDGND或悬空
