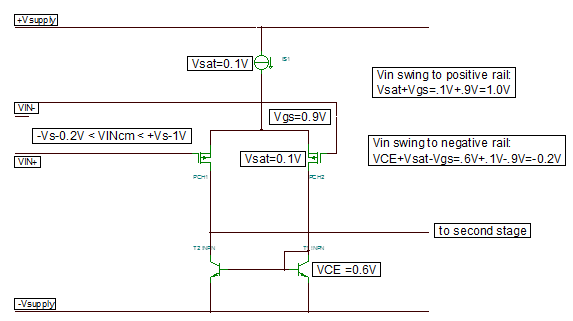

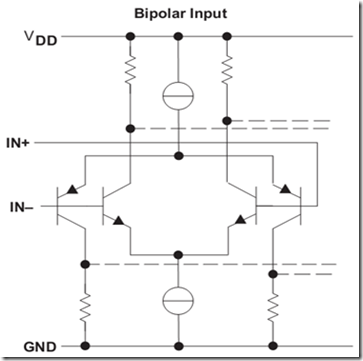

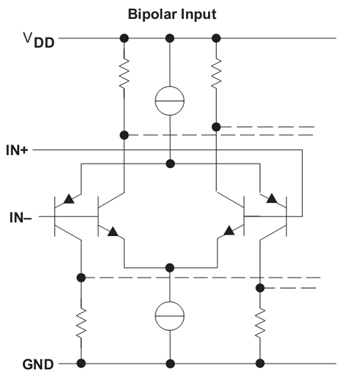

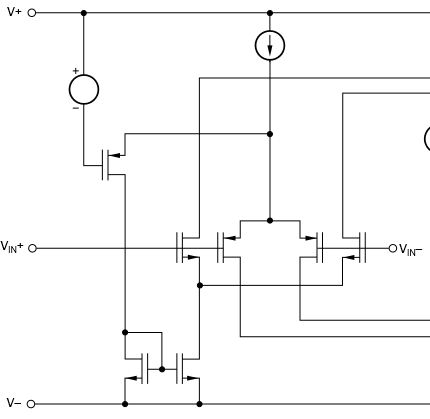

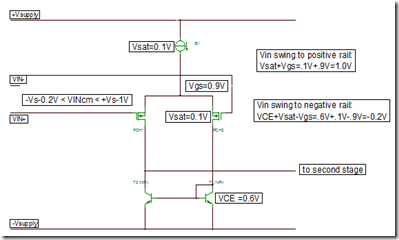

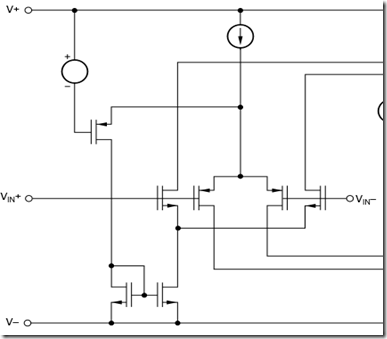

单电源运放的广泛运用，运放的轨至轨输入成为一个时髦词。现在大部分低电压单电源供电的运放都是轨至轨输入的。本文介绍运放轨至轨输入的实现以及TI实现轨至轨输入方面的领先技术。 这里的轨至轨，轨指的是电源轨，就是运放的两个电源供电电压，比如+/-15V，这两个电源电压就像两条平行距离为30V的轨道一样，限制了运放的输入输出信号。 运放的轨至轨输入是指运放输入端信号电压能够达到电源的两个轨，并保持不失真。通过datasheet的共模电压范围Vcm（commom-mode Voltage Range）是否基本等于电源电压范围，可以很容易分辨一个运放是否为轨至轨运放。比如：(V-) – 0.1V <=  Vcm <= (V+)+0.1V。 一般的FET和BJT是非轨至轨输入的运放。比如：(V-) + 3V <= Vcm <= (V+) - 3V。 单电源运放输入级通常有三种结构。 第一种是采样PMOS做差分输入。这样的运放输入级电压可以低于负电源轨0.2V甚至0.3V，但达不到正电源轨。比如：-0.2V <= Vcm <= (V+) - 1V。 其输入级原理框图如下： 既然PMOS差分输入级运放输入电压达不到正电源轨，那NMOS差分输入级运放输入电压也达不到负电源轨，一般会在负电源轨的1.2V以上。 此时，如果把PMOS和NOMS输入差分级并联起来，在接近电压负电源时使用PMOS工作，接近正电源时用NMOS工作，于是就实现了轨至轨输入。如下图： Bipolar输入级运放同样也有这样的结构，如下图就是典型的PNP三极管和NPN三极管并联形成的差分输入级。
