我们用一个三相对称电路来进行验证。

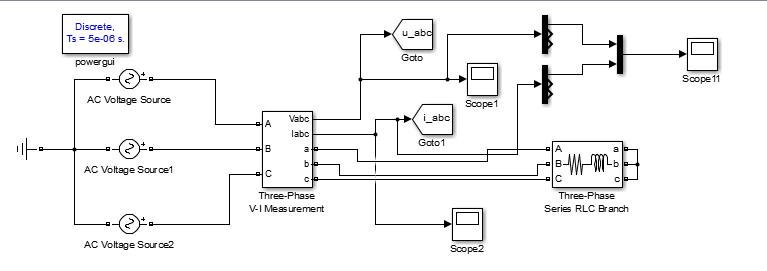

下面是仿真电路图：

仿真中负载采用的是三相对称RL负载。

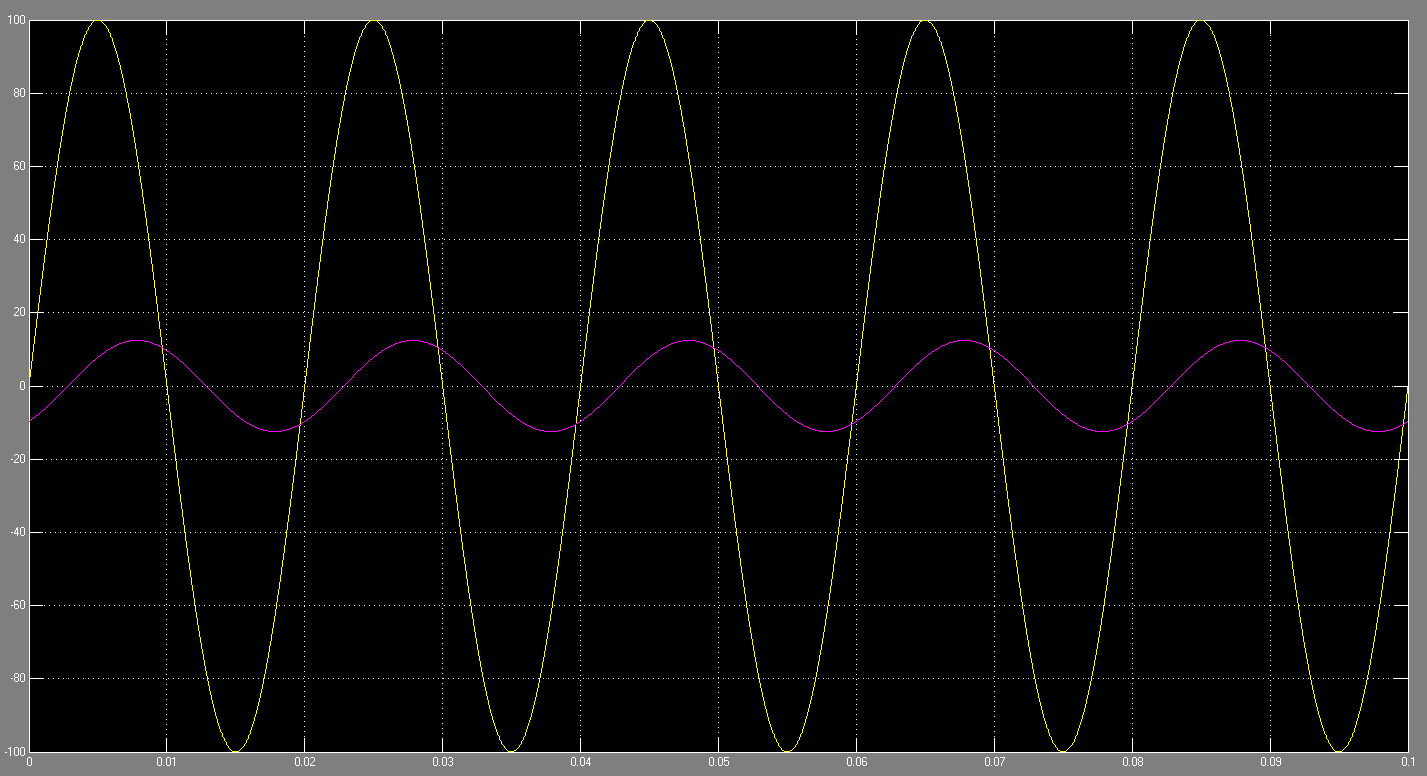

我们可以观察三相电路中电源侧的电压和电流波形：

可以看到电压和电流之间存在相位差，说明电源向负载提供了无功功率。

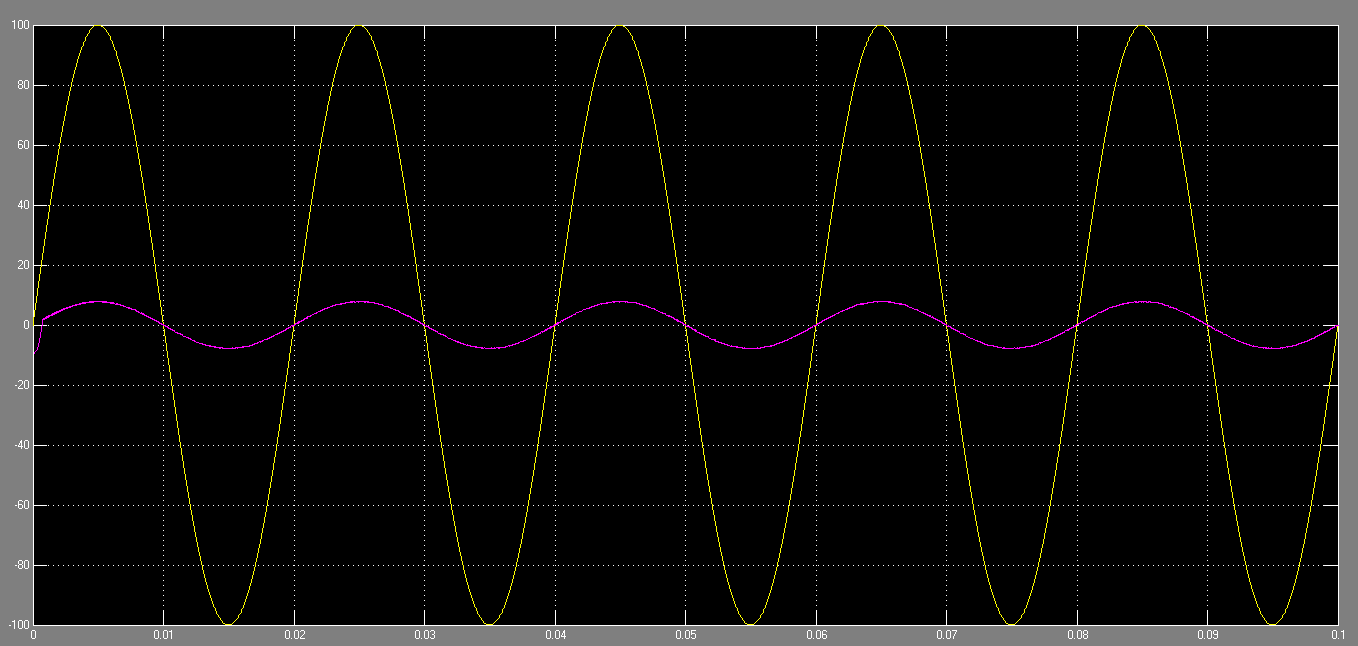

然后我们再看看，加入了无功功率补偿装置后，电源侧电压和电流的相位关系：

从图中可以看出：电流和电压同相位了，说明补偿起了作用，现在电源只向负载提供有功功率了。从图中我们也可以看到，电流的幅值也变小了。

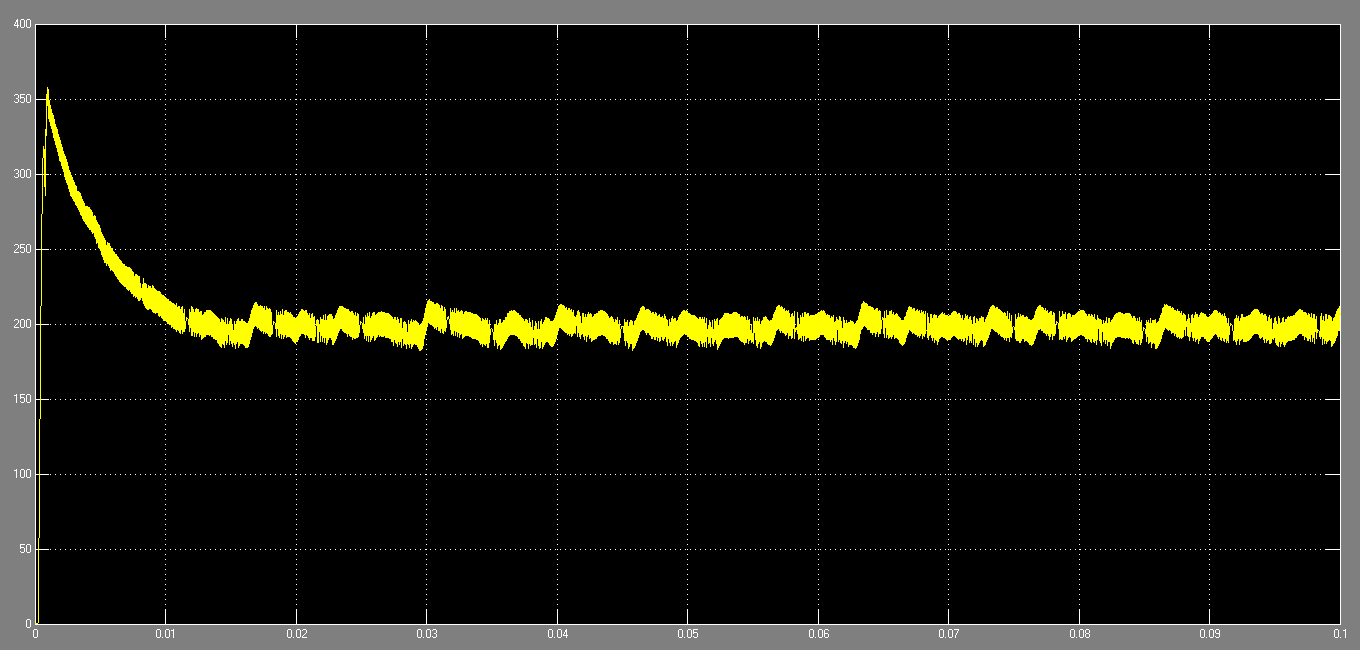

我们再 看看补偿电路直流侧电压大小：

一个短暂冲击后，电容电压稳定在200V左右，
具体仿真电路 {MOD}分享：
http://yun.baidu.com/share/link?shareid=2920760925&uk=2606097695
