PCF8591芯片以及AD学习

2019-07-14 00:36发布

由于要测多路AD,本身使用的芯片通道不够,差几路决定使用外置ADC完成,后决定使用PCF8591,带IIC后期很好管理。







AD的主要参数:

1、AD的位数:表明这个AD共有2^n个刻度,8位AD,输出的刻度是0~255。 (255=2^8-1)   2、分辨率:就是AD能够分辨的最小的模拟量变化,假设5.10V的系统用8位的AD采样,那么它能分辨的最小电压就是5.10/255=0.02V。   3、INL:Interger NONliner 积分非线性度,表示了ADC器件在所有的数值点上对应的模拟值,和真实值之间误差最大的那一点的误差值。也就是,输出数值偏离线性最大的距离。单位是LSB(即最低位所表示的量)。比如12位ADC:TLC2543,INL值为1LSB。那么,如果基准4.095V,测某电压得的转换结果是1000,那么,真实电压值可能分布在0.999~1.001V之间。这里是这样这样计算得来的,12位ADC最小分辨率是1/4095。在这里即为4.095*(1/4095)=0.001V。那么1LSB就为0.001V,。转换结果为1000即为1V。   4、DNL:Differencial NonLiner-差分非线性度,理论上说,模数器件相邻量个数据之间,模拟量的差值都是一样的。就相一把疏密均匀的尺子。但实际并不如此。一把分辨率1毫米的尺子,相邻两刻度之间也不可能都是1毫米整。那么,ADC相邻两刻度之间最大的差异就叫差分非线性值(Differencial NonLiner)。DNL值如果大于1,那么这个ADC甚至不能保证是单调的,输入电压增大,在某个点数值反而会减小。这种现象在SAR(逐位比较)型ADC中很常见。   5、基准源:有内部基准源、外部基准源等等。   6、转换速率:也就是转换周期的倒数,转换周期就是完成一次AD转换所需的时间

二.PCF8591芯片

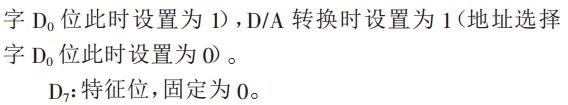

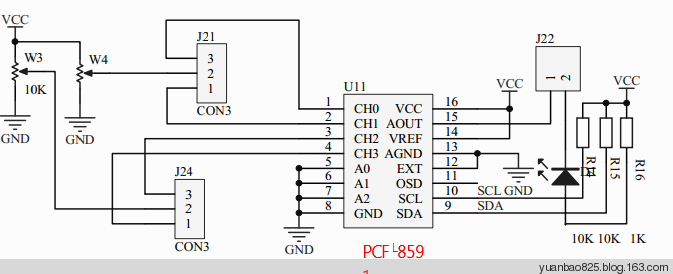

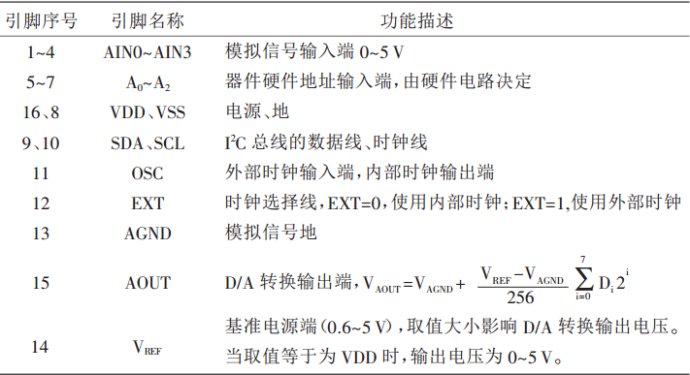

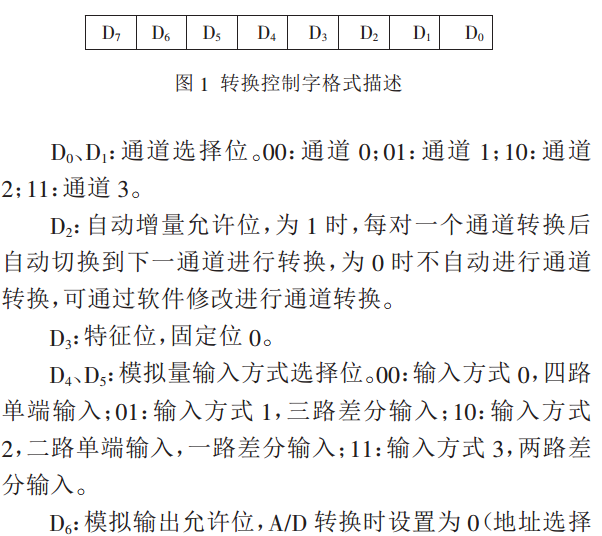

1.电路连接图和引脚功能如下:   (1).PCF8591是具有I2C总线借口的8位AD/DA转换芯片,内部为单一电源供电(2.5~6V),典型值为5V,CMOS工艺。PCF8591有4路AD输入,属逐次比较型,内含采样保持电路;1路8位DA输出,内含DAC数据寄存器。AD/DA转换的最大速率约为11KHz。 (2).Philips规定AD器件高四位地址为1001,低三位地址为引脚地址A0,A1,A2,由硬件电路决定。 (3).控制寄存器:

3.控制流程。

 看器件手册可以知道:       在IICa总线中,器件地址必须是起始条件后作为第一个字节发送。发送给PCF8591的第二个字节被存储在控制寄存器,用于控制寄存器的功能。发送给PCF8591的第三个字节被存储到DAC数据寄存器。并使用片上D/A转换成相应的模拟电压。       一个A/D转换周期总是开始于发送一个有效读模式地址给PCF8591之后。A/D转换周期在应答时钟脉冲的后沿被触发。 操作分四步: (1)、发送地址字节,选择该器件。 (2)、发送控制字节,选择相应通道。               // (3)、重新发送地址字节,选择该器件。 (4)、接收目标通道的数据。 这次的程序流程是:AD采样,循环执行。

程序如下:

  /* 项目名称:PCF8591实现AD转换 项目内容:A/D转换,并把转换的数字信号送给P0口控制LED灯 ,调节电位器时观察LED的变化 作者:YUAN */ #include #include //_nop_()延时头文件 typedef unsigned char uChar8; typedef unsigned int uInt16; sbit SDA = P1^0; sbit SCL = P1^1; #define PCF8591Add 0x90 //PCF8591的器件地址和写操作 //延时函数 void DelayMS(uInt16 lValMS); void Delay5us(void); //IIC操作的几个函数 void IICInit(void); //IIC初始化 void IICStart(void); //起始信号 void IICStop(void); //停止信号 void IICAck(void); //应答信号 void IICReadAck(void); //读应答信号 void IICWriteOneByte(uChar8 lByteVal); //写一个字节 uChar8 IICReadOneByte(void); //读一个字节 void PCF8591WriteRegulate(uChar8 lREGVal); //Regulate控制器,这里写控制函数 uChar8 ReadDataPCF8591(void); void main() { IICInit(); while(1) { /*写入控制字00,即模拟量输出关闭,选择通道0, 不自动增加通道,模拟量输入围方式0*/ PCF8591WriteRegulate(0x00); P0 = ReadDataPCF8591(); DelayMS(10); } } void DelayMS(uInt16 lValMS) //延时函数 { uInt16 luiVal,lujVal; for(luiVal = 0; luiVal < lValMS; luiVal++) for(lujVal = 0; lujVal < 113; lujVal++); } void Delay5us(void) { _nop_();_nop_();_nop_(); _nop_();_nop_();_nop_(); } //IIC总线空闲时均为高电平 void IICInit(void) //IIC初始化 { SCL = 0; SDA=1; Delay5us(); SCL=1; } //SCL高电平期间SDA由高到低的变化为起始信号 void IICStart(void) //起始信号 { SCL = 0; Delay5us(); SDA = 1; Delay5us(); SCL = 1; Delay5us(); SDA = 0; Delay5us(); //防止接下来SDA数据变化导致IIC总线误判 SCL = 0; } //SCL高电平期间SDA由低到高的变化为终止信号 void IICStop(void) //停止信号 { SCL = 0; Delay5us(); SDA = 0; Delay5us(); SCL = 1; Delay5us(); SDA = 1; Delay5us(); //防止接下来SDA数据变化导致IIC总线误判 SCL = 0; } //一个脉冲期间,SDA为低电平为应答 void IICAck(void) //应答信号 { SCL = 0; Delay5us(); SDA = 0; Delay5us(); SCL = 1; Delay5us(); SCL = 0; } /*cpu读应答信号,如果应答了则 继续传输数据,否则在一定时间里, 默认已经应答,继续传数据 */ void IICReadAck(void) //读应答信号 { uChar8 li = 0; SCL = 0; SDA = 1; //确保读出的值为0,因此先送1 Delay5us(); SCL = 1; Delay5us(); //如果没有应答或时间没有超过预定时间则停在此处 while((1 == SDA)&&(li<255))li++; SCL = 0; Delay5us(); SDA = 1; } /* 写1个字节,先写高位。 */ void IICWriteOneByte(uChar8 lByteVal) //写一个字节 { uChar8 li,liVal; liVal = lByteVal; for(li=0;li<8;li++) { SCL = 0; Delay5us(); SDA = (bit)(liVal&0x80); //把数据准备好等待传送 Delay5us(); SCL = 1; Delay5us(); liVal <<= 1; } SCL = 0; Delay5us(); SDA = 1; } /* 读取一个字节并把读到的值返回 */ uChar8 IICReadOneByte(void) { uChar8 li,liVal; SCL = 0; SDA = 1; for(li=0;li<8;li++) { liVal <<= 1; SCL = 0; Delay5us(); SCL = 1; Delay5us(); liVal = (liVal|SDA); } SCL = 0; return liVal; } //Regulate控制器,这里写控制函数 void PCF8591WriteRegulate(uChar8 lREGVal) { IICStart(); IICWriteOneByte(PCF8591Add); //PCF8591的地址,写控制 IICReadAck(); IICWriteOneByte(lREGVal); //写入控制字 IICReadAck(); IICStop(); } uChar8 ReadDataPCF8591(void) { uChar8 liVal; IICStart(); IICWriteOneByte(PCF8591Add|0x01); //PCF8591的地址,读控制 liVal = IICReadOneByte(); IICAck(); IICStop(); return liVal; }
