data/attach/1907/kwjq0aatnkv1h76ylry0cych59u476dz.jpgdata/attach/1907/ztz2ds245ouqk0cmrg7yhhtvob4eplxv.jpg 参考链接：http://wenku.baidu.com/link?url=6Uy69q0Le6_j55vij5QhadLuwIE8ZNLJQgoewtol_nHsZqpkZNCgE3nnnxeyvQBB _0RnJXVkxyDBTdx2D2TkJUDoXBvmk2SC392lkPfZURe Dcdc电路： DC-DC是英语直流变直流的缩写，所以DC-DC电路是某直流电源转变为不同电压值的电路。DC-DC是开关电源技术的一个分支，开关电源技术包括AC-DC、DC-DC两ff个分支。DC-DC电路按功能分为：

升压变换器：将低电压变换为高电压的电路。
降压变换器：将高电压变换为低电压的电路。
反向器：将电压极性改变的电路，有正电源变负电源，负电源变正电源两类。
三个主要分支，当然应用时在同一电路中会有升压反向、降压升压等功能同时存在。

DC-DC变换器的基本电路有升压变换器、降压变换器、升降压变换器三种。 dcdc电路原理： 降压变换器原理图如图1所示，当开关闭合时，加在电感两端的电压为（Vi-Vo），此时电感由电压（Vi-Vo）励磁，电感增加的磁通为：（Vi-Vo）*Ton。

当开关断开时，由于输出电流的连续，二极管VD变为导通，电感削磁，电感减少的磁通为：（Vo）*Toff。
当开关闭合与开关断开的状态达到平衡时，（Vi-Vo）*Ton=（Vo）*Toff，由于占空比D<1，所以Vi>Vo，实现降压功能。

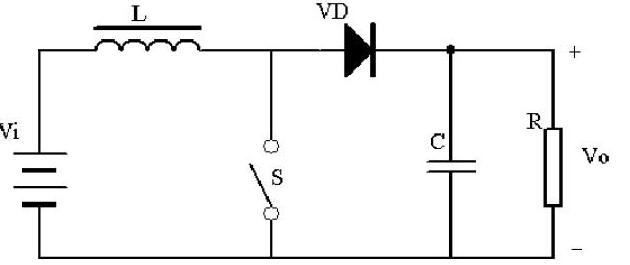

图1 升压变换器原理图如图2所示，当开关闭合时，输入电压加在电感上，此时电感由电压（Vi）励磁，电感增加的磁通为：（Vi）*Ton。
当开关断开时，由于输出电流的连续，二极管VD变为导通，电感削磁，电感减少的磁通为：（Vo- Vi）*Toff。
当开关闭合与开关断开的状态达到平衡时，（Vi）*Ton=（Vo- Vi）*Toff，由于占空比D<1，所以Vi，实现升压功能。

图2 升降压变换器、入出极性相反原理如图3,当开关闭合时，此时电感由电压（Vi）励磁，电感增加的磁通为：（Vi）*Ton；当开关断开时，电感削磁，电感减少的磁通为：（Vo）*Toff。当开关闭合与开关断开的状态达到平衡时，增加的磁通等于减少的磁通，（Vi）*Ton=（Vo）*Toff，根据Ton比Toff值不同，可能Vi< Vo，也可能Vi>Vo。

图3 综上，可通过DCDC外部电感和二极管的接法来判断DCDC的类型： 1>若二极管负向接SW，正向接地，且电感接SW和负载之间。则为降压DCDC。 2>若电感接电源和SW之间，二极管正向接SW，负向接负载。则为升压DCDC。 3>若电感接SW和地之间，二极管负向接SW，正向接负载。则为升降压DCDC。
