最近，想起17年买了一个魅族的一个充电宝，买回来发现用不了，就联系售后。那边给出的答案是先用充电器对充电宝充电，唤醒充电宝先，在给其他设备充电。由于充电宝处于休眠状态，直接对其他设备充电是不能唤醒充电宝（M8E）的。当时就想着先用着先吧，就不去理它了。然后发现这样太不方便了，就一直放在抽屉里积灰。 拆开后发现PCB做工各方面挺细致的，电源管理芯片是英集芯的IP5209方案。

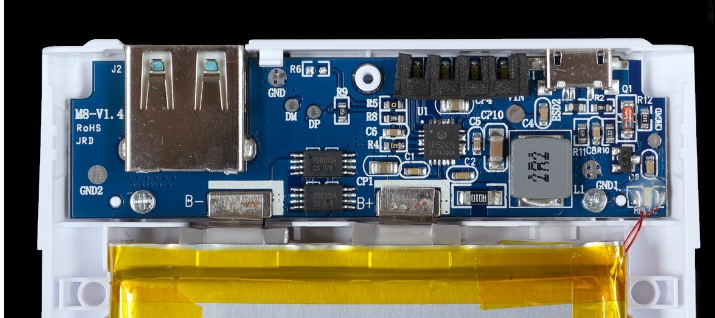

PCB正面一览

PCB反面一览 然后去找英集芯IP5209的芯片手册，研究一下，下图7是官方给出的推荐电路图。原本IP5209这个方案是可以自动唤醒（即插上手机就会充电），省去按键唤醒。但M8E却没有唤醒，不管换什么牌手机、什么充电线都不能唤醒充电宝给手机充电。都是要先给充电宝 充电先，再用充电宝给手机充电。

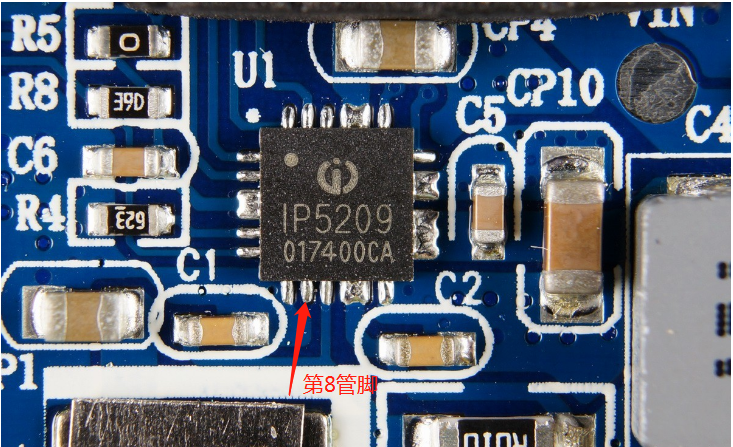

然后仔细研究了M8E充电宝的电路图，发现第8管脚是悬空的，然后就直接加个按键去手动唤醒充电宝。这样比先给充电宝充电方便了。


然后就开始加按键，加按键前，先把电池给拆了再去焊接。由于IP5209的封装是QFN24，焊盘再芯片底。比较难焊接，又没有引线再外面。焊接的比较丑就不上图了。

在外壳挖个孔，装上按键。最后贴好装好的图


本人博客仅仅代表我个人见解方便记录成长笔记。如有错误请各位大牛指出，谢谢！！
