原理分析为什么要将P1与p12两根线短接起来。

根据LPC812开发板给的系统及芯片使用手册，想要进行仿真实验。

下载下来的东西一个有一个LPC800_ISP下载补充说明.docx文件还有一个压缩包和CP2102_VCP_Win_XP_S2K3_Vista_7驱动安装程序。当时并未在意那个LPC800_ISP下载补充说明文件，导致后面安装Flash Magic 工具，使用该工具进行仿真下载总是失败出现以下问题

在请教他人之后，终于搞明白了为什么会出现这种问题，原因就在于说明文件之上， LPC812 PACK板   由于芯片升级导到小板的ISP按键失效。 解决方案：



  由于芯片版本为最新4C版本，以至ISP条件引脚变更为P0.12，而PCB上的仍为P0.1   所以需要把板子上的P0.12与P0.1用杜邦线相连后方可使用ISP (引脚编号在板子背面有一一对应)，ISP是指可以在板级上进行编程，也就是不用拆芯片下来，写的是整个程序，一般是通过ISP接口线来写。 LPC812曾经有过至少一次改版：LPC812M101FDx28改名为LPC812M01JDx28。主要改动是将ISP引脚从P0_1移到P0_12；同时Bootloader版本也升级了，芯片版本升级为4C。   这背后的原因是：LPC800的ISP引脚为P0_12，但是LPC812在此脚增加了模拟比较器。导致一些用户在配置成为模拟比较器时，出现总是低电平进入ISP模式。所以NXP在新版Bootloader中将ISP引脚改到了P0_12脚。   由于采购芯片时没有预见到这一改变，同时分销商也不会主动通知用户相应的芯片型号。这造成这一批LPC812MiniKit的PCB的ISP引脚成为用户按钮。   如何进入ISP模式
对于开发者来说，进入ISP模式是非常重要的。如上图所示，有两种进入ISP的连接方式： 1.     将P0_12（下排排母左手第三脚）对GND短路，短按一下RESET按钮，进入ISP模式； 2.     将P0_12和P0_1短路，短按一下RESET按钮，进入ISP模式。 进入ISP模式后，拔出短路跳线，用FlashMagic来下载HEX代码。   【注意】 正常运行时，须拔去短路跳线。P0_1脚按钮可作为普通用户按钮使用。   而根据原理图

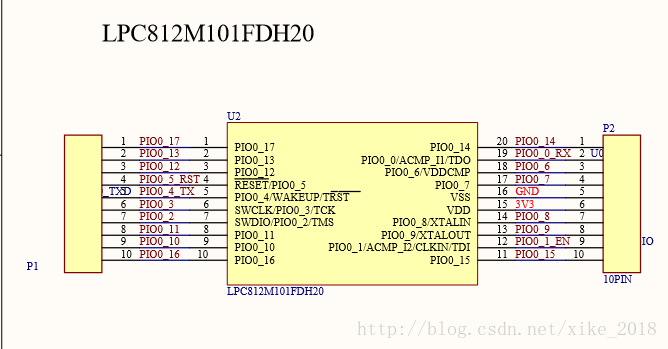

根据原理图和芯片手册，个人的理解是由于芯片更新，导致进入ISP的端口变为P0_12端口，但是LPC板子依然是P0_1,当高电流流入到P0_12时，必须通过杜邦线将P0_12端口的电流转到P0_1上，这样的时候芯片就能通过LPC板子上的P0_1端口进入到ISP模式中，从而进行串口下载仿真了。   经过经老师进一步的指导说明，本次分析总结少了一个识别NXP芯片识别版本号的过程。 我们从板子上已经焊接的芯片上的印刷代码，通过识别NXP芯片型号，到网上找芯片数据手册，结合上面的芯片手册上，选择芯片上是4C还是以后的版本。例如：本次我们这个芯片的封装方式是Tssop20,版本号是4c以后，所以进入ISP模式的引脚端口是PO_12,这样整个流程才算是完全记录好了。否则下次别人再给一块这样的板子，还是有可能分不清楚是P0_1还是P0_12!     个人总结：要认真分析操作手册及原理图，否则会浪费很多时间来找错误。原理图很重要，每个端口都有自己的用处，仔细分析，才能取得进步。
