MP1541升压电路
2019-07-14 00:57发布
生成海报
MP1541 是一个 5-脚 TSOT23 电流模式升压转换器,主要用于小型、低功率应用。MP1541 可在低至 2.5V 的输入电压下工作,在 5V 输入电源、高达 300mA 的情况下可产生 12V 电压。
特性:
1.内置功率 MOSFET;
2.使用小巧的电容和电感;
3.1.3MHz 固定的开关频率;
4.内部补偿;
5.内部软启动;
6.工作的输入电压低至 2.5V,输出电压高至 22V;
7.5V 输入电源、高达 300mA 的情况下可产生 12V 电压;
8.UVLO、热关断;
9.内部电流限制;
10.采用 TSOT23-5 封装;

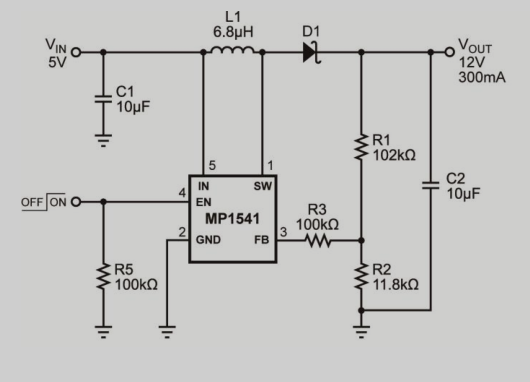

典型应用:
D1作用:当内部 MOSFET 关闭时,输出整流二极管为电感提供电流;
为了减少由于二极管正向电压和恢复时间所造成的损耗,使用肖特基二极管。选择最大反向电压额定值大于最大输出电压的二极管。在大多数应用中,对于少于 20V 的输出电压,建议选择 MBR0520(0.5A 20V)。这个二极管用于少于 500mA 的负载电流。
对于40V以下的应用,可以选择1N5819(1A 40V);
Vout=(R1/R2 +1)*1.25
