装机步骤(三)---补充跳线!!!

2019-07-14 01:01发布

对于电脑装机新手朋友来说,最头疼的部分莫过于主板跳线的连接了,面对机箱中的各种指示灯跳线,很多小白装机朋友都会不知所错。那么主板跳线怎么接?其实很简单,大家只要理一理思路,一个一个对着来,就很容易接了。

主板跳线连接主要顺序步骤:
1、首先将电源指示灯跳线插入主板跳线接口,电源指示灯跳线主要为标有POWER LED+和POWER LED-两根线,分别代表正负极。
2、接下来插的是名称为POWER SW的跳线,此跳线为电源开关跳线;
3、下来我们再接名称为HDD LED的硬盘指示灯跳线;
4、接下来我们继续接的是名称为RESET SW电脑重启按钮的跳线;
5、最后别忘记了将机箱前置的耳机话筒跳线插入到主板跳线插槽中,如果不插此项,将导致机箱前面耳机孔会没声音。(另外当然还有还有机箱前置USB接口,也记得要接喔)。

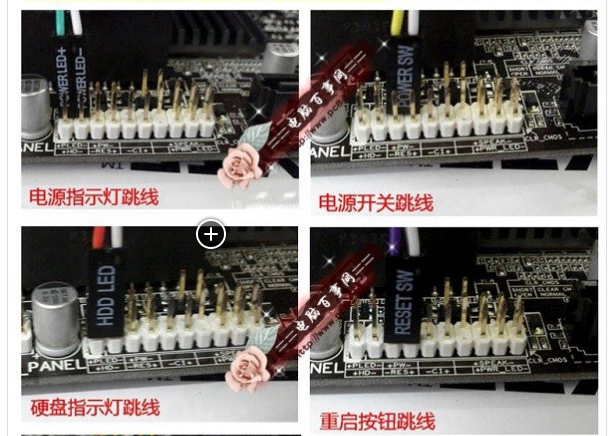

其实主板跳线是非常简单的,细心的朋友会发现,在主板跳线接口部分都有详细指示灯跳线示意图标注,我们对号入座连接即可,如下图所示:

这里写图片描述
这里写图片描述
这里写图片描述
这里写图片描述 即使某些主板没有标注跳线连接示意图,其主板说明书中也会有详细的标注,大家对这连接即可,其实基本都没有什么难度。

希望对你们有帮助
