B0505S选型

2019-07-14 01:08发布

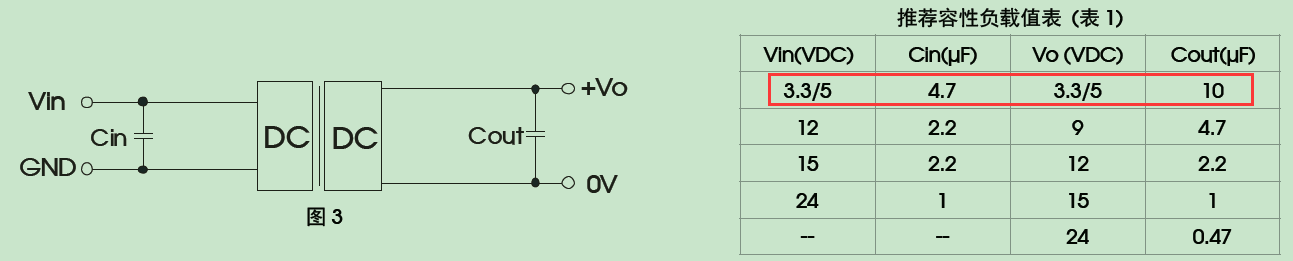

    使用B0505S-1W已经有一段时间了,一直以来使用的是下面的电路,该电路摘自《CAN总线嵌入式开发——从入门到实战》一书。 参考金升阳的用户手册,手册上写道: 为了确保该模块能够高效可靠的工作,使用时,其输出最小负载不能小于额定负载的10%。若您所需功率确实较小,请在输出端并联一个电阻(电阻消耗功率与实际使用功率之和大于等于10%的额定功率)        由于使用该电源模块主要目的在于为CAN总线提供隔离电源,其后接的负载主要是CAN收发器和光耦模块,因此负载功率并不大,选用的型号为B0505S-1W,下图为手册内容。 可以看出输出电流范围为20~200mA。 输入特性: 输出特性:   特性曲线: 典型应用:   测试: 去掉下图中一个120欧的电阻及指示灯电路,输入电压为4.98V,在图中Out1处测量电流,电流为48.2mA,测试输出电压为5.23V,这样可以得出输出功率为P=48.2mA*5.23V=0.25W,满足负载最低为10%要求。其中120欧电阻的功率为P=5*5/120=0.208W。 再回到特性曲线图中,由于其输出电流的范围为20~200mA,对其归一化,则48.2mA处于21.69%的位置,然后作图,可得其典型电压值位于额定值的4.7%处,即5V*1.047=5.235V,这个结果与电压表实际测得的5.23V基本一致。 为了使其典型值接近输入电压5V,需要增大负载电阻,当输出电流位于65%的位置时,其典型输出电压接近输入电压5V,此时对应的电流大约为117mA。输出总功率P=5V*117mA=0.585W。如果再并联一只120欧的电阻,实测该搭配下的电流为86.8mA,输出电压为5.07V,实际功率为0.44W。但增加至两只电阻又带来一个问题,B0505S发热严重,因为输出功率提高,毕竟会导致发热量增加。于是想看看不加这两个电阻的情况是什么样的,若同时去掉两个120欧电阻,则输出电流为5.95mA,输出电压为5.38V,实际功率为0.032W。可见光耦和CAN收发器负载功率并不高。 查找Adum1201的手册可知其典型电流为0.8mA, TJA1042的手册,总线隐形大约5mA,总线显性大约45mA 由于测量时CAN总线上无报文,因此应该处于隐形状态,最终电流5.95mA也可以解释过去,大致等于5+0.8。 如果按照总线隐形,则总功率为5V*5.95mA=0.029W;如果按照总线显性,则总功率为5V*(45+0.8)=0.229W,因此,选用B0505S-W2R2,即0.25W的型号,会比较合适。
