DM8168 电源调试总结

2019-07-14 01:14发布

经过几天的焊接调试,DM8168需要的十余种电源终于调通。

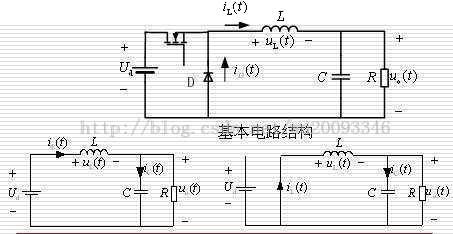

DM8168评估板需要十余种电源分别如下:  EVM_12V:12V  EVM_5V0:5.0V  EVM_3V3:3.3V  EVM_1V8_A:1.8V  EVM_1V8_D:1.8V  EVM_1V5:1.5V  EVM_1V0_AVS:1.0V,核使用的电源  EVM_1V0_CON:1.0V,非核使用的电源  EVM_0V9:0.9V,USB PHY电源  EVM_DDR_VTT:0.75V,DDR3终端稳压器  EVM_DDR_REF_OUT:0.75V,DDR参考电源  CPU_DEVOSC:1.8V,器件时钟电路的电源  调试这些电源的过程中遇到了一些问题。  TI的电源芯片部分是通过BUCK电路来保持想要的稳定电压,了解BUCK电路对调出电源有事半功倍的效果。                  开关打开时等效电路                               开关关闭时等效电路     一个周期内电容充电电荷高于放电电荷时,电容电压升高,导致后面周期内充电电荷减小、放电电荷增加使电容电压上升速度减慢,这种过程的延续直至达到充放电平衡,此时电压维持不变;反之,如果一个周期内放电电荷高于充电电荷,将导致后面周期内充电电荷增加、放电电荷减小,使电容电压下降速度减慢,这种过程的延续直至达到充放电平衡,最终维持电压不变。这种过程是电容上电压调整的过渡过程,在电路稳态工作时,电路达到稳定平衡,电容上充放电也达到平衡,这是电路稳态工作时的一个普遍规律。     所以,在这种通过PWM控制开关通断并进行电容充放电的电路中,有几个元件相当的重要: ①电感: 没有电感,上电后不能完成储存电量的动作,无法对电容进行充电,正确的电压值不能被输出。电感没有接上时,测量输出引脚是得不到正确结果的。 ②电容: 电容接收电感释放的电荷,保持动态平衡。在调试的过程中,我意外的将这个平衡电容焊错,焊成了一个电容值很小的电容,一开始以为是个无关紧要的去耦电容之类的,没有引起注意,引起的错误是:参考电压VFB和输出电压都是0.03V左右,和预想的1.0V的输出电压相距太远,因为这个电压是直接加到8168芯片上的电压,就一直没敢动,最后才想通问题所在。问题在于电容值太小影响了它的充放电平衡。电感随便一充电,就把它充满了,然后他又没有能力提供大的电压……     8168 Datasheet 规定了它正常工作需要的上电顺序,我们最好严格的按照它的要求来,各个电源芯片的上电顺序通过他们的使能引脚来实现,比如需要输出1.5v的电源芯片有使能引脚,高有效,而1.8v的电源启动要先于1.5v,那么就将1.8v 的输出接到1.5v 电压的使能引脚上,就完成了先后启动。如果是低有效,借助一个三极管或MOS管即可完成功能。GPIO控制自身的供电电压,通过改变与参考电压相连的电阻的阻值来实现,需要借助于三极管或MOS管来实现此功能。     焊了很久,终于电源输出正常,记录一下。
