Altium Designer 入门学习 -- 放置导线与电气符号

2019-07-14 01:20发布

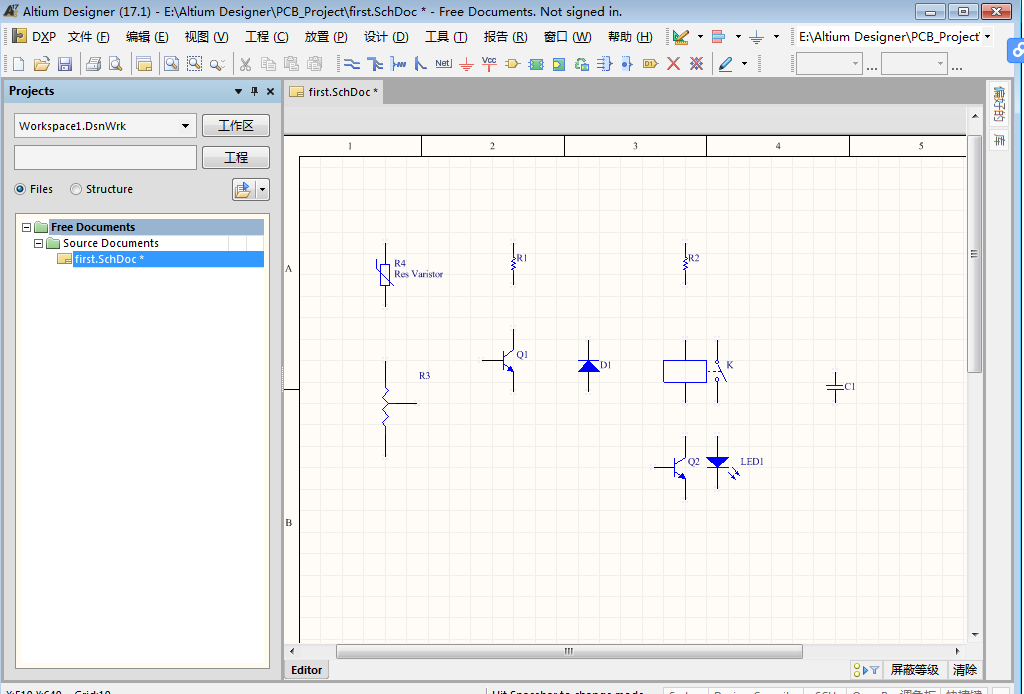

前提是已经下载安装好一个Altium designer 软件,不会的可以百度安装教程,这里我给一个链接,当然自己搜索也可以https://wenku.baidu.com/view/a2b4da325e0e7cd184254b35eefdc8d376ee149b.html  。 我用的是17版本,打开软件,打开建好的工程和原理图文件,如下图: 这里可以看到我的原理图模板是个性化设置过的,一般常见的应该是长大于宽的,下面我们可以通过在右上测的库里面寻找我们要放置的元器件 在红 {MOD}字体指向的文本框中输入我们要选择的元器件的名称的英文字母,下面就会提示很多可供选择,或者呢,我们可以通过点击鼠标右键选择放置--》元器件。 将几个常用的元器件找出来并放置到原理图中 下面给各个元器件命名:比如给一个电阻命名 这时我们还想要把Res1和1k去掉,那么我们该怎么办呢?双击想要改变的数值,然后将其下面可见的属性勾掉,锁上属性可以结合需求选择勾上或者不勾 如上即可完成,其他几个元器件也是同样操作,很简单做过几遍就会掌握,改名完成后单击元器件调整各个元器件到合适的位置,调整完毕后如下图 下面选择放置导线来连线,鼠标出现红 {MOD}x时代表接触良好,此时可以连线 连接好如下图中午午休时间写的,下午还要继续参加讲座学习...待续~
