Altium Designer元件符号库设计之基本菜单工具的介绍

元件符号是元器件在原理图上的表现形式，由元件边框、管脚（包括管脚序号和管脚名称）、元件名称、元件说明组成，通过管脚建立电气连接关系。元件边框不用和元件实物一样，但管脚序号和名称必须严格按照元件规格书的说明一一对应。 在绘制元件符号之前，首先新建一个元件库，熟悉元件库编辑器的界面组成。新建一个元件库后，软件会自动打开SCH Library面板

注：如果新建库后没有转到SCH Library面板，则在右下角Panels打开SCH Library面板。 最常用的菜单栏是“放置”菜单栏，可以方便的放置IEEE图形、管脚、线条、区域等。

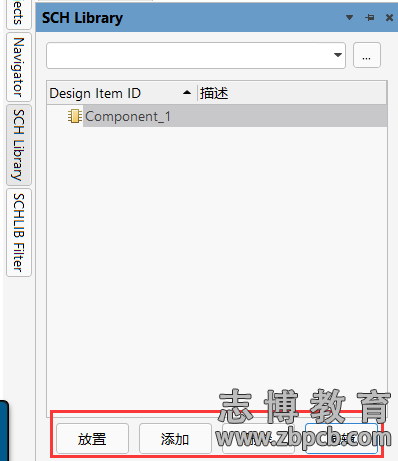

在SCH Library面板区，元件栏中有四个命令

“放置（Place）”可以将选定的元件放置到当前原理图中
“添加（Add）”可以新建一个元件 ，“删除（Delete）”可以删除选中的元件

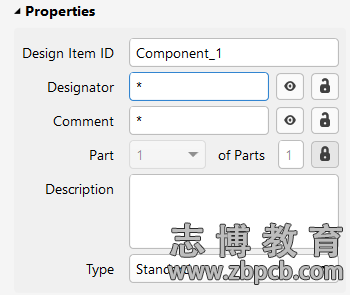

“Edit”和双击该元件等效，可以修改或查看元件属性 在对应的元件属性框中，主要由Pins栏Footprint栏和Model栏和基础属性Properties栏组成
基础属性即元件名称ID（库文件列表中显示的名称）、元件标识Designator（放置元件时的默认标识，通常使用字母加? 这样软件可以自动识别并自动递增编号）、元件说明Comment（对于电阻电容元件用来标明阻值和容值）、元件介绍Description（支持中文，可以写一些元件的功能说明）

在创建元件之前还需要先对工作区进行一定的参数设置。菜单栏命令“工具”→“文档选项”，快捷键“OD”

Sheet Border：显示边界
Show Hidden Pins：设置是否显示库文件的隐藏的管脚。
Grids：包括可视网格和捕捉网格，通常都设置为100mil。 欢迎大家关注我们志博PCB微信公众号，每日Get新技能。
