电源模块KIM-3R35L 超越KIS3R33S YEC-SD200 KIW3312S

• 本文转载自“手电大家谈”，原帖：http://www.shoudian.org/thread-398606-1-1.html
• 双清微电子
  详情：
  额定输入:9-40V
  额定输出3.3V、5A。参照下面的修改方法，输出为
  0.7v~31v。根据官方文档说明，纹波电压与输出电容的
  内阻有关，如要求极高，要使用固态电容接在输
  出端与地之间，多只并联效果更佳。
  加强散热可以连续输出8A以上电流。
  体积:20mm25mm22mm(长宽高)

**亲自测试过，最大电流达到8安，还是同步整流的，
IC为tps40057,体积小，效率高，发热低。
注意：开关电源是必须使用电解电容完成充电与放电过
程的，请在输入到地之间、输出到地之间并联1000uf以
上电解电容。
如下图标注：Vin是电压输入，Vout是电压输出，GND为共用的负极，输入输出的负极均接在此处。
拆解步骤：

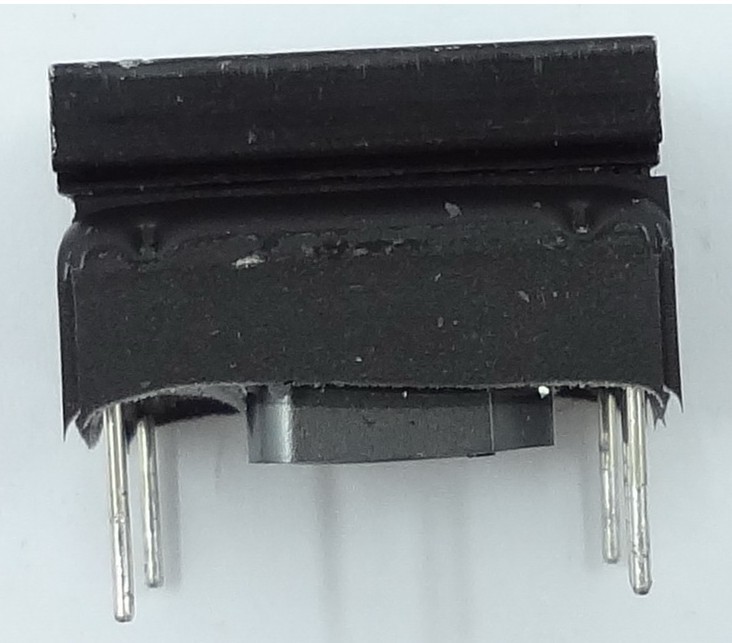

第一步，拆招牌，拆完招牌后，如下图：

• 双清微电子
  第二步：用一字螺丝批架在散热胶与散热器之间，看准后，一撬，就身首异处，如下图：


第三步:用牙签，慢慢刮去散热胶，如下图. 红圈与黄圈组成分压电路，控制输出电压。拆除红圈内的两只电阻，在原位置接1m可调电阻，可以更改输出电压。拆除黄圈内的一只电阻，在原位置接50k可调电阻，也可以更改输出电压。
蓝圈控制输入电压，大家对比一下kim-3r35，带L仅仅是蓝圈的电阻不同，kim-3r35L的蓝圈电阻为82k，开启电压为9v，最高输出不会超过6v。更换蓝圈电阻为300k，变身为KIM-3R35,可调范围为0.816v，更换为380k以上，可调范围为0.831v。

• 双清微电子


1、用390K电阻换下黄圈中的电阻（220K），开启电压是33V；用35V供电，用20K电位器换下蓝圈10K电阻，输出电压是3.34V到31V，效率都在92%以上。
2、红圈有两只电阻，100K和160K电阻，全部拆掉，在该位置接上500K电位器。注：如果保留160k电阻，输出电压是12v。 3、原来黄圈电阻220K对应电压是开启18V，最高输出20V左右，换为390K电阻， 根据公式Rkff=（Vin-3.5）(58.14RT+1340)可以算出开启电压是32.5V，官方有10%的余量，实际是29V。
用35V电压输入，可以得到0.7V-31V电压，官方PDF上是反馈上端固定调整蓝圈下端电阻，但是这样线性不好， 改下端固定调上端红圈就好多了。
同样道理，并联一只电阻150k在黄圈，最低输入为8v，840v输入，变身为kim-055L，输出范围0.7v8v左右。注意，电阻过低，会导致输出不太稳定，黄圈内的电阻建议大于150k，开启电压为11v，比较稳定，也就是并联一只510k电阻，将阻值变为150k！
