Cadence 16.6 原理图设计实用技巧:接地网络名称显示
2019-07-14 01:34
发布
生成海报
站内文章
/
电源技术
17442
0
1651
今天使用Cadence 16.6的Orcad Capture CIS设计原理图,因为有两种接地,即:GND 和AGND。如何实现接地网络的显示呢?默认为不显示。想实现如下的效果。
图一:Cadence Capture 实现接地符号的网络显示。
这两个地网络怎样显示出来呢?查了一下资料,步骤如下:

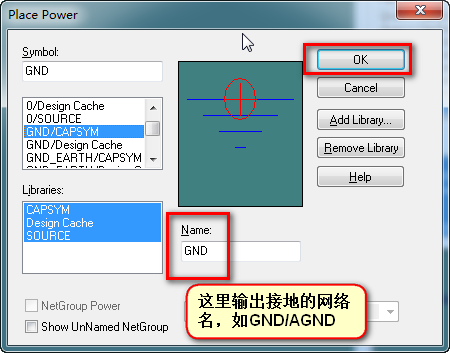

步骤一:点击F打开添加电源类型符号的对话框。选择GND/CAPSYM Name 设置为GND或是指定其他的名称如AGND。
步骤二:双击接地符号打开属性编辑页,在Name->GND 行上点击右键:Display
步骤三:在显示对话框 Display properties 里,确认value值,然后在显示格式里面选择:Value Only(默认为不显示)。点击OK。
从而实现网络名称的显示。
多个一起修改也是同样的方法。
