电路设计过程中，出现很多莫名其妙的问题，其中因电源设计不当造成广大研发人员困扰的问题占很大比重。
今天，又遇到一起因电源问题引发的灾难。而且结局具有戏剧性。

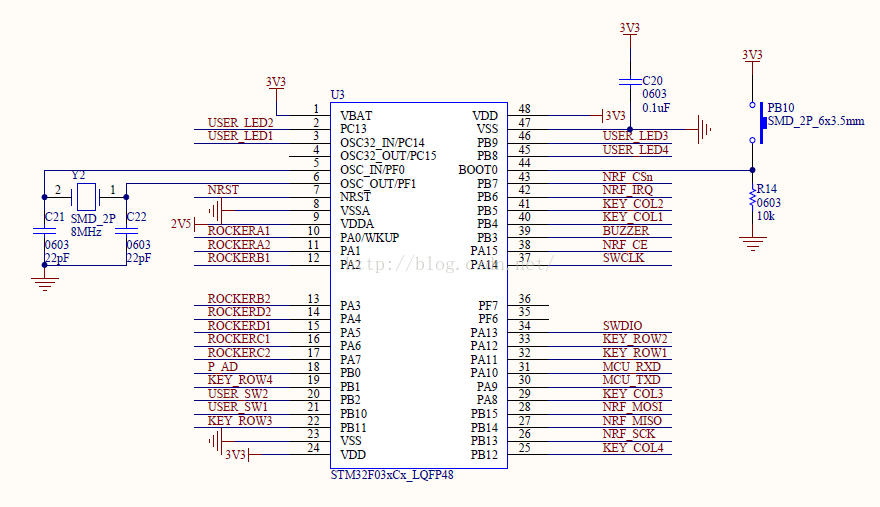

故事的主角如下，是一块STM32F030的系统，PA0-7,PB0是模拟输入，模拟电源采用TL431电路提供。
![]()
![]()
![]()
笔者在调试ADC部分代码时，一旦启动ADC，系统就无限重启，通过调试发现并未进入任何错误中断，那么问题会出在哪里呢。 为了排除软件问题，笔者将其他系统的代码完整的移植过来，依然是错误如初。 后来测量硬件电压，3.3V正常，2.5V电压偏低，因为笔者使用ST-Link V2 直接给系统供电，认为是否因为其供电能力不足引起的呢。 故在J1接口输入3V左右电源，2.5V电压正常，但仍然是老样子。启动ADC后，系统无限重启。 其他系统代码工作正常，该系统不能工作，那么问题还是该系统硬件问题，继续排查~ 突然发现，TL431电路的330R电阻是标识是“010”，该标识是10k 1%精度电阻标识，我的天啊~ 问题出在这里了，10k电阻过大，为系统供电提供电流不足，导致VDDA电源供电不正常，系统无限重启。 更换330R电阻，系统工作正常。
总结：该设计尽量采用验证过的成熟电路，但是依然因为焊接失误为调试程序带来很多麻烦，电源的设计需要提起足够的重视，焊接方面也需要认真仔细。
