电饭煲电路原理图与解析

2019-07-14 01:53发布

例1:

如图所示是电饭煲的电路图,S1是一个温控开关,手动闭合后,当此开关温度达到居里点(103℃)时,会自动断开。S2是一个自动温控开关,当温度低于70℃时,会自动闭合;温度高于80℃时,会自动断开。红灯是加热时的指示灯,黄灯是保温时的指示灯。分流电阻R1=R2=500Ω,加热电阻丝R3=50Ω。两灯电阻不计。
(1)分析电饭煲的工作原理。
(2)计算加热和保温两种状态下,电饭煲消耗的电功率之比。
(3)简要回答,如果不闭合开关S1,能将饭煮熟吗? 这里写图片描述

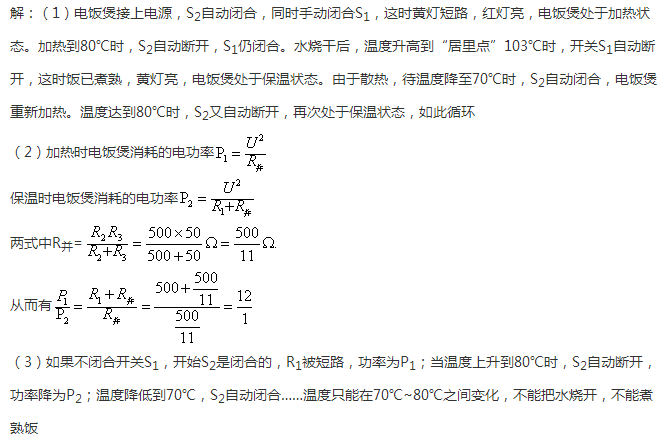

解:(1)电饭煲接上电源,S2自动闭合,同时手动闭合S1,这时黄灯短路,红灯亮,电饭煲处于加热状态。加热到80℃时,S2自动断开,S1仍闭合。水烧干后,温度升高到“居里点”103℃时,开关S1自动断开,这时饭已煮熟,黄灯亮,电饭煲处于保温状态。由于散热,待温度降至70℃时,S2自动闭合,电饭煲重新加热。温度达到80℃时,S2又自动断开,再次处于保温状态,如此循环
这里写图片描述
(3)如果不闭合开关S1,开始S2是闭合的,R1被短路,功率为P1;当温度上升到80℃时,S2自动断开,功率降为P2;温度降低到70℃,S2自动闭合……温度只能在70℃~80℃之间变化,不能把水烧开,不能煮熟饭

图片版:

这里写图片描述

答案:

这里写图片描述
两开关都闭合的时候,处于加热状态(不是保温状态),此时电流主要流过R₂,极少电流(大概是R2的电流的十分之一)流过红灯,因为这样的灯只需要很小的电流(或者说很小的电压,大概几伏吧)就可以发光。

追问:

为什么保温的时候电流也会经过红灯??这样不是黄灯红灯都亮了吗?

追答:

保温的时候电流虽然经过红灯,但此时电流更小了,红灯不会亮的。因为此时R1的分压,导致红灯两端的电压极小,不足以使红灯发光。
