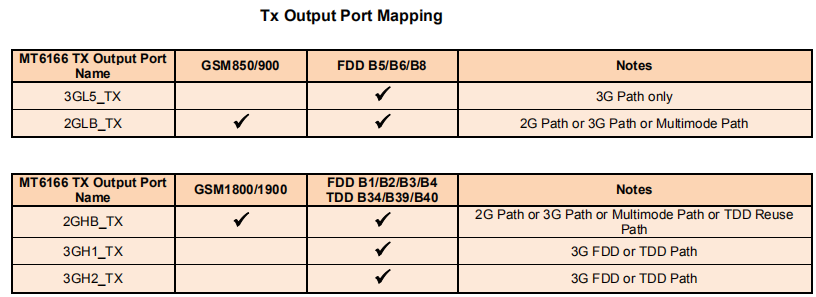

本文介绍MT6166规格书手册资料，以便工程师学习或参考，其他相关技术资料，可到一牛网论坛中看看 MT6166是针对高速2G/3G-FDD/TDD多模式智能手机和40 nm CMOS平板电脑的射频收发器。射频收发器功能完全集成。 MT6166系统块图与应用图 MT 6166系统框图 目前该产品考虑采用线键TFBGA。 在操作范围内，IC按照功能描述操作。 参考时钟子系统如下图所示。 这集成了核心26 MHz Xtal振荡器(DCXO)、AFCDAC和32 kHz低功耗模式。此外，本系统还集成了外部和内部的所有时钟缓冲器。 操作模式(内部DCXO或外部VCTCXO)是通过从基带输入XMODE选择的，具有以下功能 在晶体模式下，Xtal直接连接在XO1和XO2之间。 在VCTCXO模式中，XO2引脚被重新配置为AFCDAC输出，XO1配置为VCTCXO时钟输入引脚。 由于XMODE的状态被锁定到模块中，因此如果需要，可以使用电源上的引脚状态“捕获”方案来进行基带配置。 http://bbs.16rd.com/thread-13344-1-1.html 这是一个integer-N PL，它为TX DAC和Rx ADC产生416 MHz时钟。它在26 mhz(16x26mhz=416 mhz)和416 mhz时钟上运行，并为sys生产了某些26 mhz的时钟。 从反馈路径(例如tx动态时钟26 mhz)进行同步，以便与416 mhz时钟同步。此外，26 MHz时钟的TX ADC(功率检测器)是从这个块。 发射机由5个输出端口组成。 TX_LB2和TX_HB1端口是多模式端口，可以根据手机上的应用电路支持2G或3G。蒂普。最大TX输出功率>0dBm。 总的TX增益动态范围射频为78 dB，BB为8dB。功率检测电路也包括在PA增益模式变化的功率区域上，以获得更好的功率精度。为了确保权力 检测精度，PCB跟踪到Det引脚不应太接近TX输出信号轨迹。 接收电路全部由内部LDO调节。直接转换/lif接收机包含支持单细胞(SC)/双单元(Dc)的完整接收链的所有有源电路。 )3G WCDMA、3G TDSCDMA和2G GSM/GPRS/EDGE(GGE)模式接收。该路径总共包含7个LNAs(低噪声放大器)。前4个LNAs支持3G，1/2/3/4/5/6/8/9；第五LNA支持T 最后2个LNAs支持GGE低频段(GSM 850/900)和GGE高频段(DCS 1800/PCS 1900)。GGE高频段LNA还支持TDD B33/B34/B39。 接收机也可用于支持双话操作的平台.在双话应用中，前4个LNAs还通过共带支持TDD B33/B34和2G波段。如以下所列 在表中，有8种方案用于单对话和双对话应用程序。采用三线控制来选择这些方案中的一种，以便正常运行。
