设计dapm的主要目的之一，就是希望声卡上的各种部件的电源按需分配，需要的就上电，不需要的就下电，使得整个音频系统总是处于最小的耗电状态，最主要的就是，这一切对用户空间的应用程序是透明的，也就是说，用户空间的应用程序无需关心那个部件何时需要电源，它只要按需要设定好音频路径，播放音频数据，暂停或停止，dapm框架会根据音频路径，完美地对各种部件的电源进行控制，而且精确地按某种顺序进行，防止上下电过程中产生不必要的pop-pop声。这就是本章我们需要讨论的内容。 /*****************************************************************************************************/
声明：本博内容均由http://blog.csdn.net/droidphone原创，转载请注明出处，谢谢！
/*****************************************************************************************************/

统计widget连接至端点widget的路径个数

ALSA声卡驱动中的DAPM详解之四：在驱动程序中初始化并注册widget和route这篇文章中的最后一节，我们曾经提出了端点widget这一概念，端点widget位于音频路径的起始端或者末端，所以通常它们就是指codec的输入输出引脚所对应的widget，或者是外部器件对应的widget，这些widget的类型有以下这些：
端点widget的种类 分类 widget类型 codec的输入输出引脚 snd_soc_dapm_output
snd_soc_dapm_input 外接的音频设备 snd_soc_dapm_hp
snd_soc_dapm_spk
snd_soc_dapm_line
snd_soc_dapm_mic 音频流（stream domain） snd_soc_dapm_adc
snd_soc_dapm_dac
snd_soc_dapm_aif_out
snd_soc_dapm_aif_in
snd_soc_dapm_dai_out
snd_soc_dapm_dai_in 电源、时钟 snd_soc_dapm_supply
snd_soc_dapm_regulator_supply
snd_soc_dapm_clock_supply 影子widget snd_soc_dapm_kcontrol dapm要给一个widget上电的其中一个前提条件是：这个widget位于一条完整的音频路径上，而一条完整的音频路径的两头，必须是输入/输出引脚，或者是一个外部音频设备，又或者是一个处于激活状态的音频流widget，也就是上表中的前三项，上表中的后两项，它们可以位于路径的末端，但不是构成完成音频路径的必要条件，我们只用它来判断扫描一条路径的结束条件。dapm提供了两个内部函数，用来统计一个widget连接到输出引脚、输入引脚、激活的音频流widget的有效路径个数：

• is_connected_output_ep    返回连接至输出引脚或激活状态的输出音频流的路径数量

• is_connected_input_ep    返回连接至输入引脚或激活状态的输入音频流的路径数量


下面我贴出is_connected_output_ep函数和必要的注释： static int is_connected_output_ep(struct snd_soc_dapm_widget *widget, struct snd_soc_dapm_widget_list **list) { struct snd_soc_dapm_path *path; int con = 0; /* 多个路径可能使用了同一个widget，如果在遍历另一个路径时，*/ /* 已经统计过该widget，直接返回output字段即可。 */ if (widget->outputs >= 0) return widget->outputs; /* 以下这几种widget是端点widget，但不是输出，所以直接返回0，结束该路径的扫描 */ switch (widget->id) { case snd_soc_dapm_supply: case snd_soc_dapm_regulator_supply: case snd_soc_dapm_clock_supply: case snd_soc_dapm_kcontrol: return 0; default: break; } /* 对于音频流widget，如果处于激活状态，如果没有休眠，返回1，否则，返回0 */ /* 而且对于激活的音频流widget是端点widget，所以也会结束该路径的扫描 */ /* 如果没有处于激活状态，按普通的widget继续往下执行 */ switch (widget->id) { case snd_soc_dapm_adc: case snd_soc_dapm_aif_out: case snd_soc_dapm_dai_out: if (widget->active) { widget->outputs = snd_soc_dapm_suspend_check(widget); return widget->outputs; } default: break; } if (widget->connected) { /* 处于连接状态的输出引脚，也根据休眠状态返回1或0 */ if (widget->id == snd_soc_dapm_output && !widget->ext) { widget->outputs = snd_soc_dapm_suspend_check(widget); return widget->outputs; } /* 处于连接状态的输出设备，也根据休眠状态返回1或0 */ if (widget->id == snd_soc_dapm_hp || widget->id == snd_soc_dapm_spk || (widget->id == snd_soc_dapm_line && !list_empty(&widget->sources))) { widget->outputs = snd_soc_dapm_suspend_check(widget); return widget->outputs; } } /* 不是端点widget，循环查询它的输出端 */ list_for_each_entry(path, &widget->sinks, list_source) { DAPM_UPDATE_STAT(widget, neighbour_checks); if (path->weak) continue; if (path->walking) /* 比较奇怪，防止无限循环的路径？ */ return 1; if (path->walked) continue; if (path->sink && path->connect) { path->walked = 1; path->walking = 1; ...... /* 递归调用，统计每一个输出端 */ con += is_connected_output_ep(path->sink, list); path->walking = 0; } } widget->outputs = con; return con; }该函数使用了递归算法，直到遇到端点widget为止才停止扫描，把统计到的输出路径个数保存在output字段中并返回。is_connected_intput_ep函数的原理差不多，有兴趣的苏浙可以自己查看内核的原码。

dapm_dirty链表

在代表声卡的snd_soc_card结构中，有一个链表字段：dapm_dirty，所有状态发生了改变的widget，dapm不会立刻处理它的电源状态，而是需要先挂在该链表下面，等待后续的进一步处理：或者是上电，或者是下电。dapm为我们提供了一个api函数来完成这个动作： void dapm_mark_dirty(struct snd_soc_dapm_widget *w, const char *reason) { if (!dapm_dirty_widget(w)) { dev_vdbg(w->dapm->dev, "Marking %s dirty due to %s ", w->name, reason); list_add_tail(&w->dirty, &w->dapm->card->dapm_dirty); } }

power_check回调函数

在文章 ALSA声卡驱动中的DAPM详解之五：建立widget之间的连接关系中，我们知道，在创建widget的时候，widget的power_check回调函数会根据widget的类型，设置不同的回调函数。当widget的状态改变后，dapm会遍历dapm_dirty链表，并通过power_check回调函数，决定该widget是否需要上电。大多数的widget的power_check回调被设置为：dapm_generic_check_power： static int dapm_generic_check_power(struct snd_soc_dapm_widget *w) { int in, out; DAPM_UPDATE_STAT(w, power_checks); in = is_connected_input_ep(w, NULL); dapm_clear_walk_input(w->dapm, &w->sources); out = is_connected_output_ep(w, NULL); dapm_clear_walk_output(w->dapm, &w->sinks); return out != 0 && in != 0; }很简单，分别用is_connected_output_ep和is_connected_input_ep得到该widget是否有同时连接到一个输入端和一个输出端，如果是，返回1来表示该widget需要上电。
对于snd_soc_dapm_dai_out和snd_soc_dapm_dai_in类型，power_check回调是dapm_adc_check_power和dapm_dac_check_power，这里以dapm_dac_check_power为例： static int dapm_dac_check_power(struct snd_soc_dapm_widget *w) { int out; DAPM_UPDATE_STAT(w, power_checks); if (w->active) { out = is_connected_output_ep(w, NULL); dapm_clear_walk_output(w->dapm, &w->sinks); return out != 0; } else { return dapm_generic_check_power(w); } }处于激活状态时，只判断是否有连接到有效的输出路径即可，没有激活时，则需要同时判断是否有连接到输入路径和输出路径。

widget的上电和下电顺序

在扫描dapm_dirty链表时，dapm使用两个链表来分别保存需要上电和需要下电的widget：

• up_list           保存需要上电的widget
• down_list     保存需要下电的widget

dapm内部使用dapm_seq_insert函数把一个widget加入到上述两个链表中的其中一个： static void dapm_seq_insert(struct snd_soc_dapm_widget *new_widget, struct list_head *list, bool power_up) { struct snd_soc_dapm_widget *w; list_for_each_entry(w, list, power_list) if (dapm_seq_compare(new_widget, w, power_up) < 0) { list_add_tail(&new_widget->power_list, &w->power_list); return; } list_add_tail(&new_widget->power_list, list); }上述函数会按照一定的顺序把widget加入到链表中，从而保证正确的上下电顺序：
        上电顺序         下电顺序 static int dapm_up_seq[] = {
        [snd_soc_dapm_pre] = 0,
        [snd_soc_dapm_supply] = 1,
        [snd_soc_dapm_regulator_supply] = 1,
        [snd_soc_dapm_clock_supply] = 1,
        [snd_soc_dapm_micbias] = 2,
        [snd_soc_dapm_dai_link] = 2,
        [snd_soc_dapm_dai_in] = 3,
        [snd_soc_dapm_dai_out] = 3,
        [snd_soc_dapm_aif_in] = 3,
        [snd_soc_dapm_aif_out] = 3,
        [snd_soc_dapm_mic] = 4,
        [snd_soc_dapm_mux] = 5,
        [snd_soc_dapm_virt_mux] = 5,
        [snd_soc_dapm_value_mux] = 5,
        [snd_soc_dapm_dac] = 6,
        [snd_soc_dapm_switch] = 7,
        [snd_soc_dapm_mixer] = 7,
        [snd_soc_dapm_mixer_named_ctl] = 7,
        [snd_soc_dapm_pga] = 8,
        [snd_soc_dapm_adc] = 9,
        [snd_soc_dapm_out_drv] = 10,
        [snd_soc_dapm_hp] = 10,
        [snd_soc_dapm_spk] = 10,
        [snd_soc_dapm_line] = 10,
        [snd_soc_dapm_kcontrol] = 11,
        [snd_soc_dapm_post] = 12,
}; static int dapm_down_seq[] = {
        [snd_soc_dapm_pre] = 0,
        [snd_soc_dapm_kcontrol] = 1,
        [snd_soc_dapm_adc] = 2,
        [snd_soc_dapm_hp] = 3,
        [snd_soc_dapm_spk] = 3,
        [snd_soc_dapm_line] = 3,
        [snd_soc_dapm_out_drv] = 3,
        [snd_soc_dapm_pga] = 4,
        [snd_soc_dapm_switch] = 5,
        [snd_soc_dapm_mixer_named_ctl] = 5,
        [snd_soc_dapm_mixer] = 5,
        [snd_soc_dapm_dac] = 6,
        [snd_soc_dapm_mic] = 7,
        [snd_soc_dapm_micbias] = 8,
        [snd_soc_dapm_mux] = 9,
        [snd_soc_dapm_virt_mux] = 9,
        [snd_soc_dapm_value_mux] = 9,
        [snd_soc_dapm_aif_in] = 10,
        [snd_soc_dapm_aif_out] = 10,
        [snd_soc_dapm_dai_in] = 10,
        [snd_soc_dapm_dai_out] = 10,
        [snd_soc_dapm_dai_link] = 11,
        [snd_soc_dapm_clock_supply] = 12,
        [snd_soc_dapm_regulator_supply] = 12,
        [snd_soc_dapm_supply] = 12,
        [snd_soc_dapm_post] = 13,
};

widget的上下电过程

dapm_power_widgets

当一个widget的状态改变后，该widget会被加入dapm_dirty链表，然后通过dapm_power_widgets函数来改变整个音频路径上的电源状态，下图展现了这个函数的调用过程：

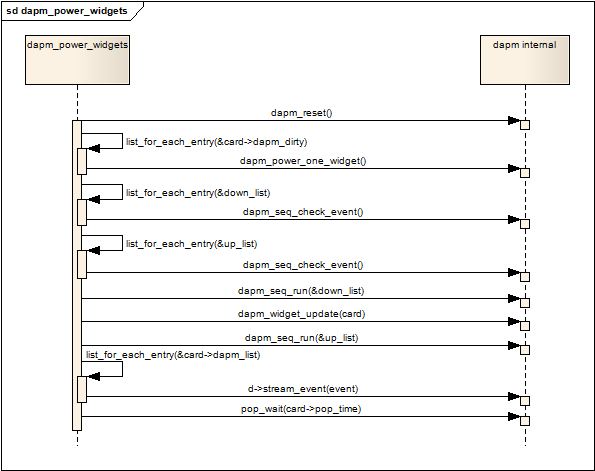

                                                  图1    widget的上电过程

• 可见，该函数通过遍历dapm_dirty链表，对每个链表中的widget调用dapm_power_one_widget，dapm_power_one_widget函数除了处理自身的状态改变外，还把自身的变化传递到和它相连的邻居widget中，结果就是，所有需要上电的widget会被放在up_list链表中，而所有需要下电的widget会被放在down_list链表中，这个函数我们稍后再讨论。
• 遍历down_list链表，向其中的widget发出SND_SOC_DAPM_WILL_PMD事件，感兴趣该事件的widget的event回调会被调用。
• 遍历up_list链表，向其中的widget发出SND_SOC_DAPM_WILL_PMU事件，感兴趣该事件的widget的event回调会被调用。
• 通过dapm_seq_run函数，处理down_list中的widget，使它们按定义好的顺序依次下电。
• 通过dapm_widget_update函数，切换触发该次状态变化的widget的kcontrol中的寄存器值，对应的结果就是：改变音频路径。
• 通过dapm_seq_run函数，处理up_list中的widget，使它们按定义好的顺序依次上电。
• 对每个dapm context发出状态改变回调。
• 适当的延时，防止pop-pop声。

dapm_power_one_widget

dapm_power_widgets的第一步，就是遍历dapm_dirty链表，对每个链表中的widget调用dapm_power_one_widget，把需要上电和需要下电的widget分别加入到up_list和down_list链表中，同时，他还会把受到影响的邻居widget再次加入到dapm_dirty链表的末尾，通过这个动作，声卡中所以受到影响的widget都会被“感染”，依次被加到dapm_dirty链表，然后依次被执行dapm_power_one_widget函数。下图展示了dapm_power_one_widget函数的调用序列：
                                                                           图二    dapm_power_one_widget函数调用过程

• 通过dapm_widget_power_check，调用widget的power_check回调函数，获得该widget新的电源状态。
• 调用dapm_widget_set_power，“感染”与之相连的邻居widget。
  • 遍历source widget，通过dapm_widget_set_peer_power函数，把处于连接状态的source widget加入dapm_dirty链表中。
  • 遍历sink widget，通过dapm_widget_set_peer_power函数，把处于连接状态的sink widget加入dapm_dirty链表中。

• 根据第一步得到的新的电源状态，把widget加入到up_list或down_list链表中。

可见，通过该函数，一个widget的状态改变，邻居widget会受到“感染”而被加入到dapm_dirty链表的末尾，所以扫描到链表的末尾时，邻居widget也会执行同样的操作，从而“感染”邻居的邻居，直到没有新的widget被加入dapm_dirty链表为止，这时，所有受到影响的widget都被加入到up_list或down_li链表中，等待后续的上下电操作。这就是文章的标题所说的那样：牵一发而动全身。

dapm_seq_run

参看图一的上电过程，当所有需要上电或下电的widget都被加入到dapm_dirty链表后，接着会通过dapm_seq_run处理down_list链表上的widget，把该链表上的widget按顺序下电，然后通过dapm_widget_update更新widget中的kcontrol（这个kcontrol通常就是触发本次状态改变的触发源），接着又通过apm_seq_run处理up_list链表上的widget，把该链表上的widget按顺序上电。最终的上电或下电操作需要通过codec的寄存器来实现，因为定义widget时，如果这是一个带电源控制的widget，我们必须提供reg/shift等字段的设置值，如果该widget无需寄存器控制电源状态，则reg字段必须赋值为：

• SND_SOC_NOPM        (该宏定义的实际值是-1)

具体实现上，dapm框架使用了一点技巧：如果位于同一个上下电顺序的几个widget使用了同一个寄存器地址（一个寄存器可能使用不同的位来控制不同的widget的电源状态），dapm_seq_run通过dapm_seq_run_coalesced函数合并这几个widget的变更，然后只需要把合并后的值一次写入寄存器即可。

dapm kcontrol的put回调

上面我们已经讨论了如何判断一个widget是否需要上电，以及widget的上电过程，一个widget的状态改变如何传递到整个音频路径上的所有widget。这些过程总是需要一个起始点：是谁触动了dapm，使得它需要执行上述的扫描和上电过程？事实上，以下几种情况可以触发dapm发起一次扫描操作：

• 声卡初始化阶段，snd_soc_dapm_new_widgets函数创建widget包含的kcontrol后，会触发一次扫描操作。
• 用户空间的应用程序修改了widget中包含的dapm kcontrol的配置值时，会触发一次扫描操作。
• pcm的打开或关闭，会通过音频流widget触发一次扫描操作。
• 驱动程序在改变了某个widget并把它加入到dapm_dirty链表后，主动调用snd_soc_dapm_sync函数触发扫描操作。

这里我们主要讨论一下第二种，用户空间对kcontrol的修改，最终都会调用到kcontrol的put回调函数。对于常用的dapm kcontrol，系统已经为我们定义好了它们的put回调函数：

• snd_soc_dapm_put_volsw                                  mixer类型的dapm kcontrol使用的put回调

• snd_soc_dapm_put_enum_double                   mux类型的dapm kcontrol使用的put回调

• snd_soc_dapm_put_enum_virt                          虚拟mux类型的dapm kcontrol使用的put回调

• snd_soc_dapm_put_value_enum_double      控制值不连续的mux类型的dapm kcontrol使用的put回调

• snd_soc_dapm_put_pin_switch                         引脚类dapm kcontrol使用的put回调


我们以mixer类型的dapm kcontrol的put回调讲解一下触发的过程：
                                                                    图三    mixer dapm kcontrol的put回调
int snd_soc_dapm_put_volsw(struct snd_kcontrol *kcontrol, struct snd_ctl_elem_value *ucontrol) { struct snd_soc_codec *codec = snd_soc_dapm_kcontrol_codec(kcontrol); struct snd_soc_card *card = codec->card; struct soc_mixer_control *mc = (struct soc_mixer_control *)kcontrol->private_value; unsigned int reg = mc->reg; unsigned int shift = mc->shift; int max = mc->max; unsigned int mask = (1 << fls(max)) - 1; unsigned int invert = mc->invert; unsigned int val; int connect, change; struct snd_soc_dapm_update update; ...... /* 从参数中取出要设置的新的设置值 */ val = (ucontrol->value.integer.value[0] & mask); connect = !!val; if (invert) val = max - val; /* 把新的设置值缓存到kcontrol的影子widget中 */ dapm_kcontrol_set_value(kcontrol, val); mask = mask << shift; val = val << shift; /* 和实际寄存器中的值进行对比，不一样时才会触发寄存器的写入 */ /* 寄存器通常都会通过regmap机制进行缓存，所以这个测试不会发生实际的寄存器读取操作 */ /* 这里只是触发，真正的寄存器写入操作要在扫描完dapm_dirty链表后的执行 */ change = snd_soc_test_bits(codec, reg, mask, val); if (change) { update.kcontrol = kcontrol; update.reg = reg; update.mask = mask; update.val = val; card->update = &update; /* 触发dapm的上下电扫描过程 */ soc_dapm_mixer_update_power(card, kcontrol, connect); card->update = NULL; } ...... return change; }其中的dapm_kcontrol_set_value函数用于把设置值缓存到kcontrol对应的影子widget，影子widget是为了实现autodisable特性而创建的一个虚拟widget，影子widget的输出连接到kcontrol的source widget，影子widget的寄存器被设置为和kcontrol一样的寄存器地址，这样当source widget被关闭时，会触发影子widget被关闭，其作用就是kcontrol也被自动关闭从而在物理上断开与source widget的连接，但是此时逻辑连接依然有效，dapm依然认为它们是连接在一起的。  触发dapm进行电源状态扫描关键的函数是soc_dapm_mixer_update_power： static int soc_dapm_mixer_update_power(struct snd_soc_card *card, struct snd_kcontrol *kcontrol, int connect) { struct snd_soc_dapm_path *path; int found = 0; /* 更新所有和该kcontrol对应输入端相连的path的connect字段 */ dapm_kcontrol_for_each_path(path, kcontrol) { found = 1; path->connect = connect; /*把自己和相连的source widget加入到dirty链表中*/ dapm_mark_dirty(path->source, "mixer connection"); dapm_mark_dirty(path->sink, "mixer update"); } /* 发起dapm_dirty链表扫描和上下电过程 */ if (found) dapm_power_widgets(card, SND_SOC_DAPM_STREAM_NOP); return found; }最终，还是通过dapm_power_widgets函数，触发整个音频路径的扫描过程，这个函数执行后，因为kcontrol的状态改变，被断开连接的音频路径上的所有widget被按顺序下电，而重新连上的音频路径上的所有widget被顺序地上电，所以，尽管我们只改变了mixer kcontrol中的一个输入端的连接状态，所有相关的widget的电源状态都会被重新设定，这一切，都是自动完成的，对用户空间的应用程序完全透明，实现了dapm的原本设计目标。
