DDS Chip AD9851 Introduction
1 . AD9851 主要特性如下:
- 1 > 单电源工作 (+2.7~+5.25V);
- 2 > 工作温度范围 -45~85℃;
- 3 > 低功耗, 在 180MHz 系统时钟下,功率为 555mW。电源设置有休眠状态,在该状态下,功率为 4mW;
- 4 > 接口简单,可用 8 位并行口或串行口直接输入频率、相位控制数据;
- 5 > 内含 6 倍参考时钟倍乘器,可避免对外部高速参考时钟振荡器的需要,减小了由于外部频率源过高而可能产生的相位噪声;
- 6 > 频带宽,正常输出工作频率范围为 0~72M Hz;
- 7
> 频率分辨率高,其创新式高速 DDS 码可接受 32 位调频字,使得它在 180MHz 系统时钟下输出频率的精度可达 0.04190952Hz;
- 8
> 相位可调,可接收来自单片机的 5 位相位控制字 ;
AD9851 Point function 引脚功能?

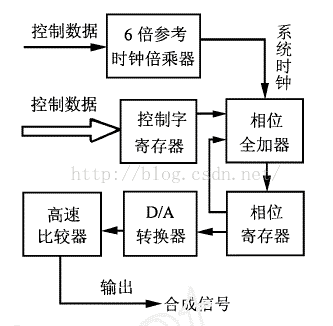

AD9851 的工作原理与控制方式
- 如果相位累加器的位数为 M,相位控制字的值为 Fm,频率控制字的位数为N,频率控制字的值为 Fn,系统外部参考时钟频率为 30M Hz,6倍参考时钟倍乘器使能,那么经过内部 6 倍参考时钟倍乘器后,
- 可得到 AD9851 内部工作时钟 Fc 为 180MHz,此时最终合成信号的频率为 F,合成信号的相位为θ。
F=FnFc/2的N次方
Θ=2πFM/2M -
再 以相位之和作为地址来查询正弦函数表
-
那么 DDS 又 是 怎么个原理和结构?
