LED照明设计师面临的最大挑战之一是找到合适的连接器来满足他们设计的形式因素。随着led和光学器件的改进，为更大的设计灵活性提供了机会，这正成为一个更大的问题。反过来，这又转化为需要相互连接，以适应这些新的应用程序，同时还能提供长寿命led所需的可靠性和耐久性。 连接器不应该是LED照明组件中指定的最后一部分。除了必须适应紧凑的空间，他们还必须满足不同的环境规格，这取决于应用程序，例如温度、湿度和振动。此外，它们还需要提供易于组装和安全连接。空间和成本节约也是这些设计的一个优点。 本文将研究这些最新连接器的一些值得注意的例子，以满足这些需求。我们将研究FCI、Molex、Phoenix Contact和TE连接性的连接器，并指定应用程序，以便为工程师提供良好的设计解决方案。 在wire-to-board应用中，FCI的两个连接线非常适合LED照明。FCI公司最近通过一个wire-to-board (WtB)解决方案扩大了其RotaConnect家族。3.00 mm螺距RotaConnect WtB(图1)采用双波束弹簧触点设计，并采用被动锁存器。这种外壳可以提供两到四个位置，保护销子，防止错位。最大的优点是通过双梁弹簧触点设计和连接交配时的pin保护来连接可靠性。 FCI旋转接头的图像。

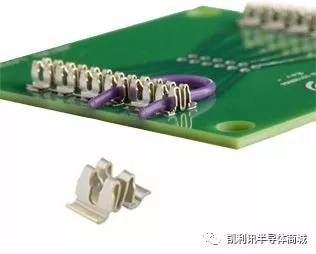

图1:FCI RotaConnect wireto -board连接器具有连接可靠性的双波束弹簧触点，以及在连接器配合时保护引脚免受损坏的外壳。 RotaConnect WtB为LED印刷电路板(PCB)提供了一串刚性LED光带。接点接受的铜导线有30到22 AWG，最大额定电流为5 A。操作电压是125伏和温度范围是125°C到+ 125°C。这些连接器可用于控制板，传感器，执行器，刚性LED条，和自动照明。此外，连接器水平与现有的板到板版本。 FCI还提供了线对板终端的Griplet微型IDC连接器(图2)。该连接器的一个关键参数是它的紧凑大小:4.0 x6.1毫米和3.7毫米高。这使得连接器非常适合于许多应用程序，例如LED照明、汽车、传感器和自动化控制，这些控制都有空间限制，而且安装的方便性是一个很大的考虑因素。 FCI的Griplet微型IDC连接器图像。

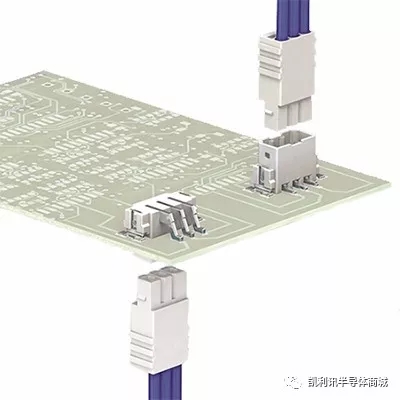

图2:FCI的Griplet微型IDC连接器的最大优势之一是它的小内存和低配置，使得它非常适合空间约束的应用程序。 Griplet连接器被设计成可堆叠到12个位置，使用普通的外壳来保护和保护被终止的组件。它提供了一个可靠的连接，在需要单独的电线和PCB之间的直接连接。连接器还支持多种线尺寸。 一个wire-to-board从莫仕连接器系统还提供了更大的设计灵活性以及广泛的机电选项(图3)。CLIK-Mate 1.50毫米wire-to-board系统(插座、联系和外壳)包括top-mount选项以及下端插入版本,用于多个应用程序提供功能要求交配配置来自下面,包括固态照明应用。连接器系统还可用于其他应用程序，如游戏机、液晶电视、pc机、服务器、集线器和路由器、工厂自动化设备、医疗设备和汽车信息娱乐。 Molex的clikmate - mate 1.5 mm线对板系统的图像。

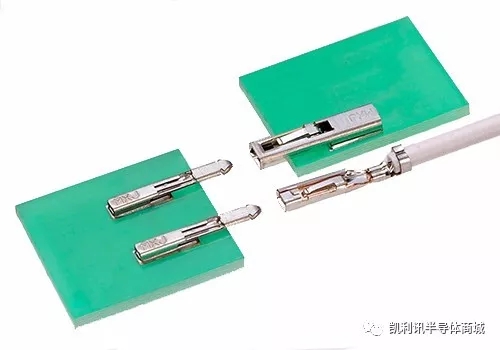

图3:Molex的clikmate 1.5 mm wire-to-board系统具有一个底部进入版本，适用于在固态照明应用中用于空间节省和更容易组装的匹配配置。 最新的底部录入版本的关键在于，与传统的直角版本相比，它能提供更直接的配对，节省空间和组装，这两项都对led照明应用有好处。其他的关键特性包括双内正锁和可听到的点击，一个用于简单插入/提取的拇指插销，一个音叉终端设计，以及提供视觉确认锁定的窗口。 LED照明最有趣的连接器之一是Molex的新TermiMate单电路终端式连接器系统(图4)，它的设计目的是尽量减少LED灯和电视背光的LED阴影效果。LED遮阳对光线质量有负面影响。 TermiMate是一种超低配置(1.20 mm高)的coplanar板对板和线对板连接器，设计用于减少组件数量和装配成本。然而，低姿态是阻止LED阴影的原因，同时在越来越多的LED照明设计中满足较小的空间要求。 Molex的TermiMate一电路终端式连接器的图像。
图4:Molex的TermiMate超低位单线终端风格的连接器，可以帮助减少LED灯和电视背光的LED阴影效果。 此外，它是一个“简单的即插即用终端”，方便了线对板和共面板到板的LED照明配置。TermiMate系统不需要任何直接的导线焊接，这降低了装配成本和与弱焊点有关的风险，这些焊接可能会导致性能问题。 其他关键特性包括内置的浮动公差，以帮助防止在装配和维护期间的终端损坏，以及用于安全交配的摩擦锁。此外，根据莫雷克斯的说法，电路板上的连接板与PCB板相结合，降低了信号导体与电路板接触的风险。 Molex还提供了wire-to-edgecard电源连接器，旨在通过消除互连的求偶头信息来降低成本。与Molex的许多连接器一样，EdgeMate (contacts和housings)可以应用于各种应用，包括固态照明、家用电器和工业设备。 EdgeMate wire-to-edgecard电源连接器提供了一个直接安装在PCB上而不需要额外的过程，并且具有一个“可以连接到PCB上的正锁定机制”。莫雷克斯说，这确保了终端与卡触点的匹配，并允许装配在高震动和振动环境中发挥作用。 EdgeMate系统支持高达7.0 A和UL 94V-2可燃性评级要求的电力应用。它有2到12个带正锁外壳的电路和3到12个无锁的外壳电路。连接器家庭还包括分叉终端，允许次级电流路径的高电气可靠性。终端使用18到20个AWG线。 另外，为了给LED照明设计师更多的选择，菲尼克斯联系PTSM家庭(图5)，现在包括一个单极接线板，垂直的头部和贯穿板的头。单极PTSM终端块和垂直标头目标空间关键应用程序，而通过-板头提供额外的连接选项。 来自凤凰社的PTSM家庭形象。
图5:来自Phoenix Contact的扩展PTSM家庭现在具有一个单极终端块和易于安装的垂直标头。 与原来的PTSM终端模块一样，单极PTSM的特点是快速连接的终端技术，2.5中心线和纤细的轮廓使其适用于LED安装。另一个好处是单极版本的规格与原来的PTSM打印终端相同，但现在只允许在一个小的内存空间中使用单线连接。 虽然一个更成熟的产品线，TE连接性的小密封连接器是一个不同的室内和室外LED照明应用的提议。这些是低姿态的单行连接器，提供了在固态照明中使用的线对线(垂直)和线对板(直角)连接。这款小巧的SSL连接器具有IP67的密封等级，适合于室内和室外的住宅、商业和建筑应用场合。关键特性包括耐紫外线的电线和线对板的配置，SMT和通孔头，正整体锁紧和预组装的密封。极化连接器接受18到24 AWG绞线。 也解决了安装和空间问题，这是TE连接性的反向连接(ITB)连接器家庭，从驱动板到LED阵列板的底部提供电力连接，为建筑、住宅和商业应用的LED照明提供更简单的装配。有多种版本，包括大功率的SMT和卡片边缘连接器。 综上所述，照明应用是否适用于室内或室外应用，互连是确保照明系统可靠和安全连接的关键部件。这意味着在选择LED照明组件的组件时，连接器不应该是事后考虑的。在选择连接器时，考虑空间约束和安装问题以及环境因素。在评价连接器时，所有照明设计者应该寻找的另一个关键特性是易用性。
