1. 防反接电路（二极管）

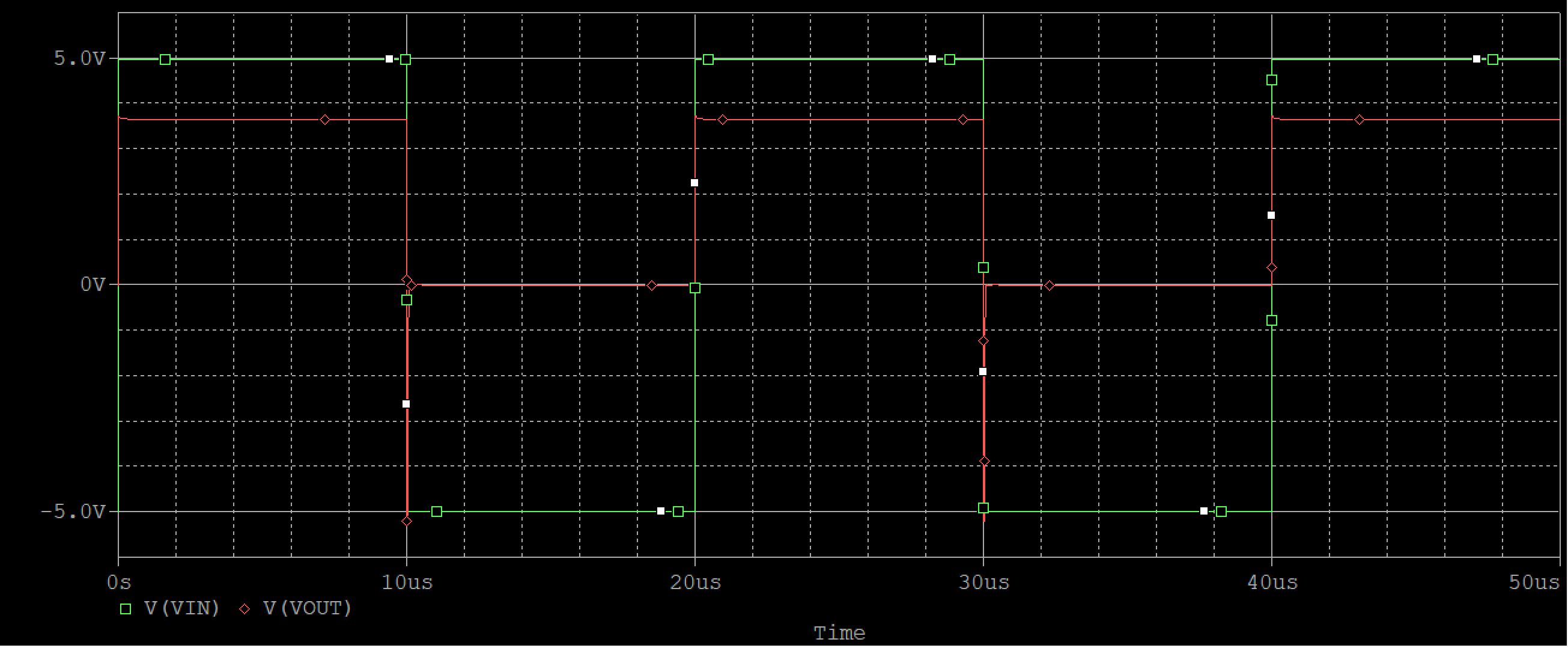

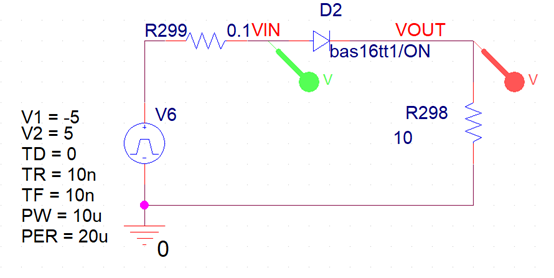

下图的防反接电路仅使用一个二极管，可用于低成本、小电流的场合。 图1 最简单的防反接仿真电路 图2 最简单的防反接电路仿真结果 可以看出，因为二极管存在压降，输出电压VOUT略小于输入电压VIN。使用该防反接电路时必须考虑工作电流，如果工作电流较大，二极管选型时需确认的耐流值，并做好散热工作。

2. 防反接电路（二极管+保险丝）

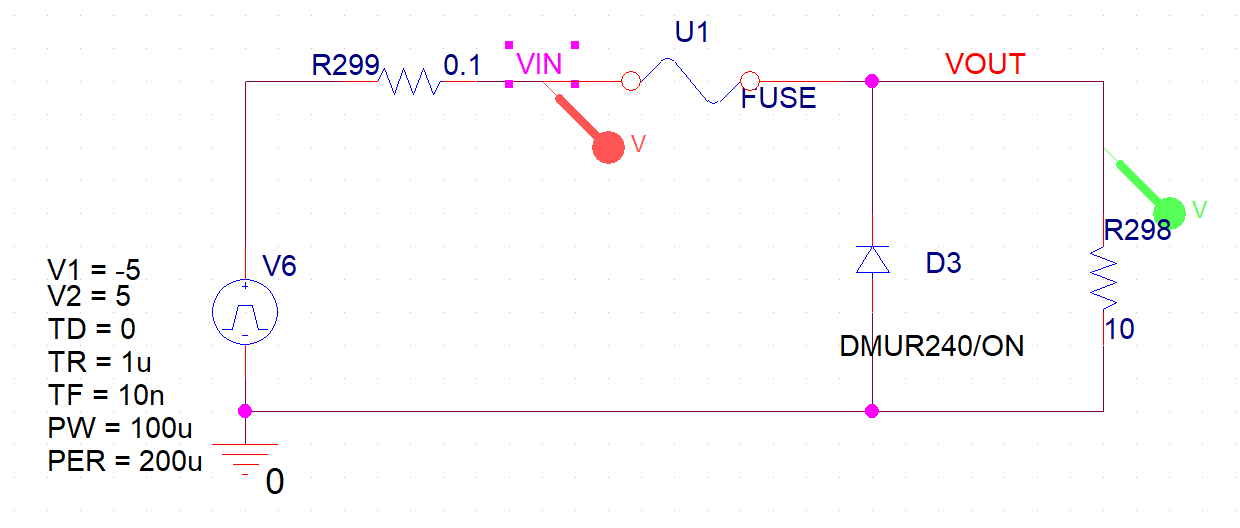

图3 防反接仿真电路（二极管+保险丝） 图4 防反接电路（二极管+保险丝）的仿真结果

3. 防反接电路（整流桥）

使用整流桥可以实现无论正接或者反接都能正常输出的功能。 图5 防反接电路（整流桥）的仿真电路 注意上图中V6的负端不能与VOUT的参考地共地。 图6 防反接电路（整流桥）的仿真结果 上图可以看出，当供电电压VIN为正时，VOUT的值略小于VIN，这是二极管的压降导致的。当VIN为负，VOUT的值保持不变。 若图5中的V6的负端接地，虽然无法保证正接或反接都能正常输出，但是也具有一定的防反接功能，如下图所示。 图5 防反接电路（整流桥）的仿真电路（输入端和输出端共地） 图6 防反接（整流桥）电路（输入与输出共地）的仿真结果 上图可以看出，当供电电压VIN为负，VOUT输出为０V。
