综述

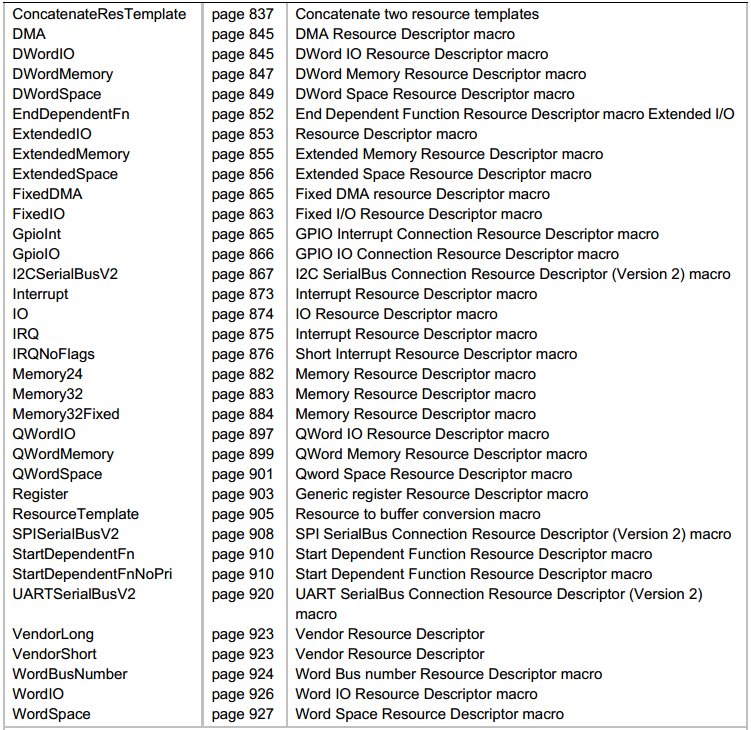

在ACPI中，描述设备的时候需要知道它需求的资源，这个时候就需要使用到Resource Descriptor这样一种结构。 在ASL语言中，有一大类的操作符就是用来创建Resource Descriptor的，如下图所示（来自《ACPI Spec》， 下同）：
关于这些Resource Descriptor，大致可以分为两类，它们是根据Resource Descriptor结构体占据的大小作区分的，分别是Small Resource Data Type和Large Resource Data Type 。

Small Resource Data Type

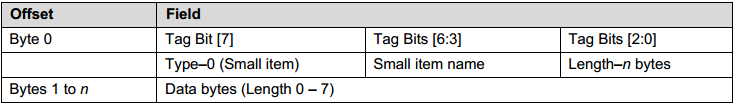

这种类型的Resource Descriptor总大小一般是2到8个字节，具体各个字节的描述如下图所示：

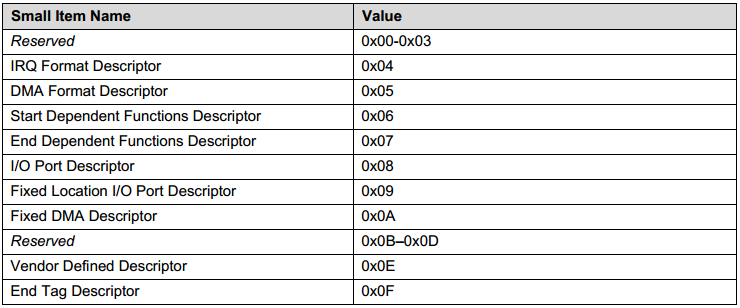

第一个字节表示了Resource Descriptor的类型（包括是Small还是Large以及具体是那种设备或者功能类型）、长度（3个BIT，所以最长是8个字节，包括第一个字节）以及类型（BIT3-6共4个字节，所以最多有16个类型） 之后的字节对于不同类型的Resource Descriptor有不同的表示。 Small Resource Data Type有如下的几种类型：

下面具体说明每一种类型以及对应的ASL操作符。

IRQ Descriptor

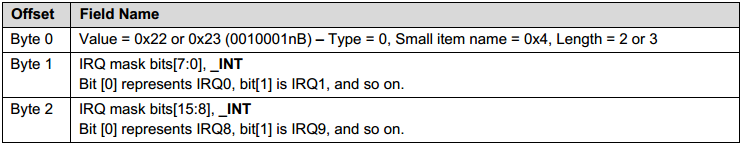

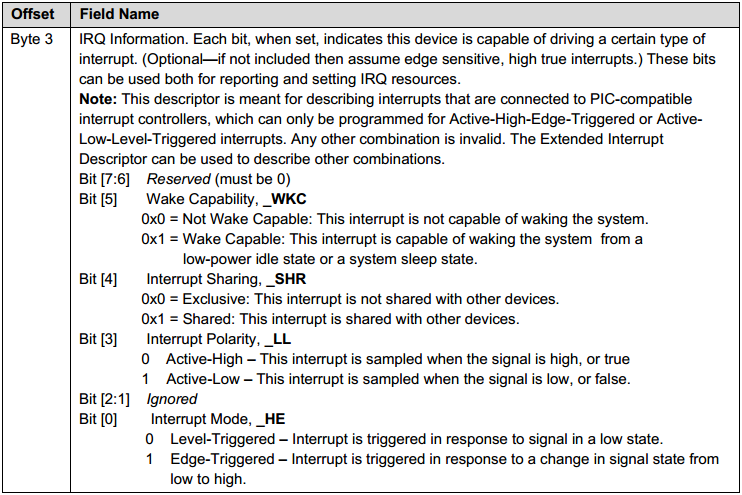

这种类型的Resource Descriptor表示了设备支持的中断号及其它相关信息。 这个Descriptor只能处理IRQ个数为15的情况（两个8259控制器级联，可以参考BIOS/UEFI基础——x86架构中断基础介绍），它包含16位共两个字节来表示IRQ个数。 另外描述中断信息还需要一个字节。因此最多四个字节，如下所示：

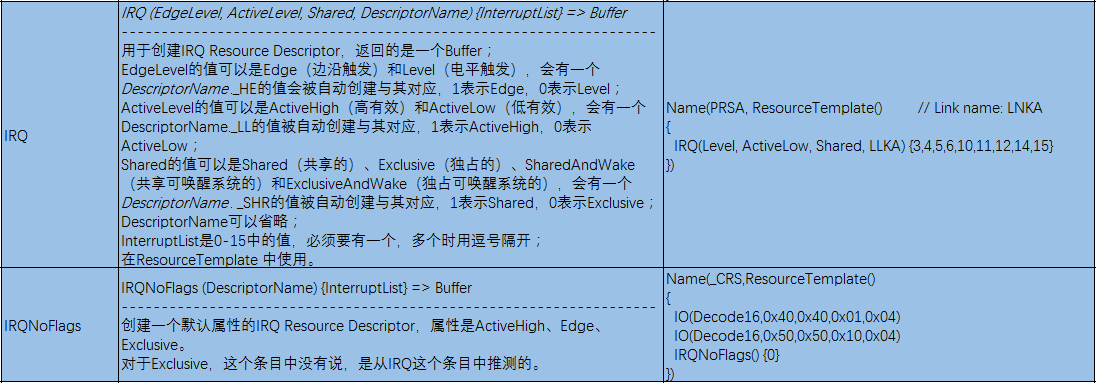

需要注意的是Byte 3是可选的，如果没有就使用默认的配置。 IRQ Descriptor对应的ASL操作符是IRQ和IRQNoFlags，其中IRQNoFlags就对应Byte 3不存在的情况。这两个操作符的用法如下所示：

DMA Descriptor

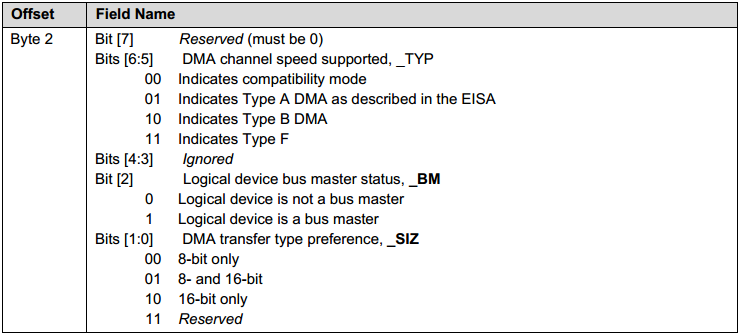

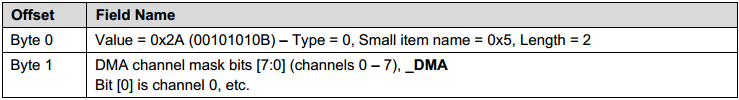

这种类型的Resource Descriptor描述了设备使用的DMA资源，包括DMA Channel和相关的属性，如下图所示：

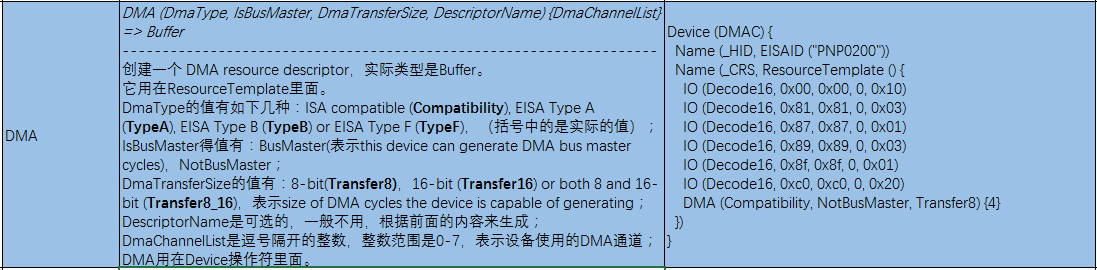

DMA Descriptor对应的ASL操作符是DMA，具体的用法和举例如下所示：

Start Dependent Functions Descriptor和End Dependent Functions Descriptor

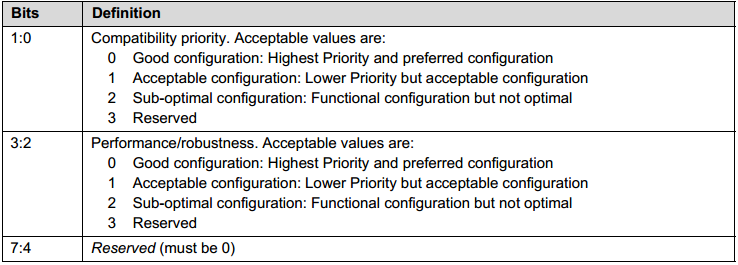

这两个Descriptor是用来描述逻辑设备的资源的，它描述的是系统在为逻辑设备分配资源时需要处理的依赖关系（这些资源要被同时生成和释放）。 至于逻辑设备是怎么样的，目前不是很清楚，至于所谓的依赖关系是什么，也不是很清楚...... Start Dependent Functions Descriptor的结构如下所示：

其中Byte 1是可选的，如果没有则是默认的Acceptable。 Start Dependent Functions Descriptor对应的ASL操作符是StartDependentFn和StartDependentFnNoPri。后者就是没有Byte 1的情况。

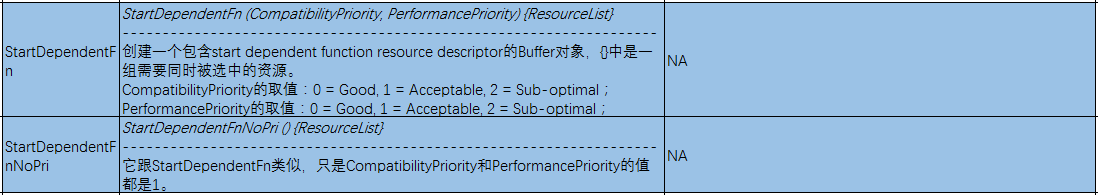

具体的使用方法如下：
End dependent Functions Descriptor的结构如下所示：

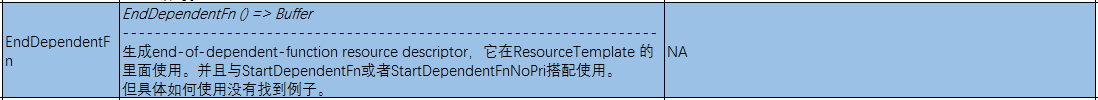

它没有额外的字节表示。 对应的ASL操作符是EndDependentFn，其使用方式如下所示：

I/O Port Descriptor

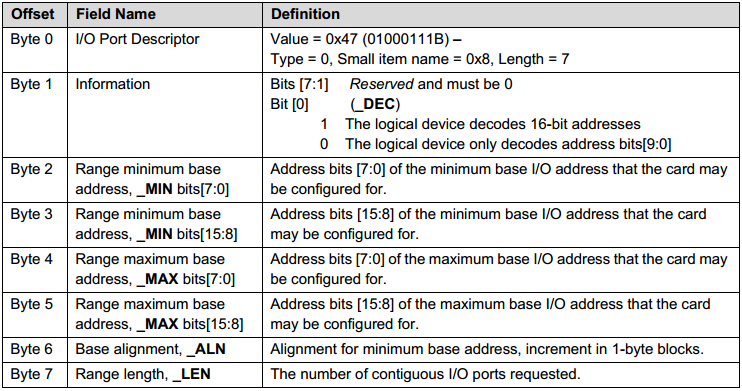

用来描述设备的IO资源，包括IO地址的最小值、最大值（都是16位的），对齐值和长度，以及16BIT还是10BIT解析（即IO地址中的这16位是全用还是只用其中10位）。 这是其中的一种形式，后面还会讲到另外一种。这是最全面的一种，甚至已经覆盖了后一种。它的结构如下：

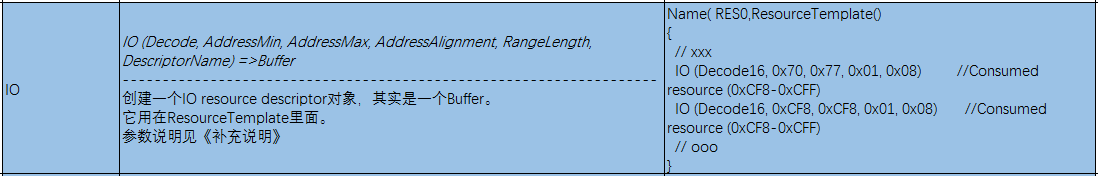

对应的ASL操作符是IO，使用方式如下所示：

Fixed Location I/O Port Descriptor

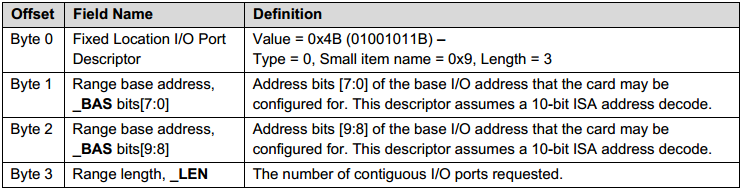

这个就是前面说的另一种表示设备IO资源的描述符。它主要用于老的ISA卡那种使用固定的IO地址且10位Decode的设备。 它的结构体如下所示：

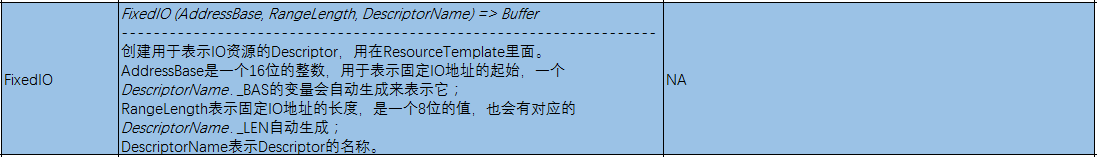

对应的ASL操作符是FixedIO，它的使用方式如下所示：

Fixed DMA Descriptor

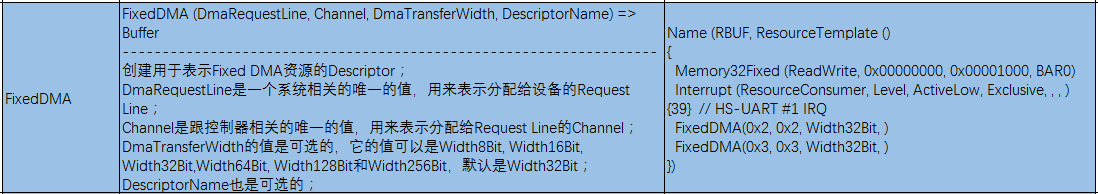

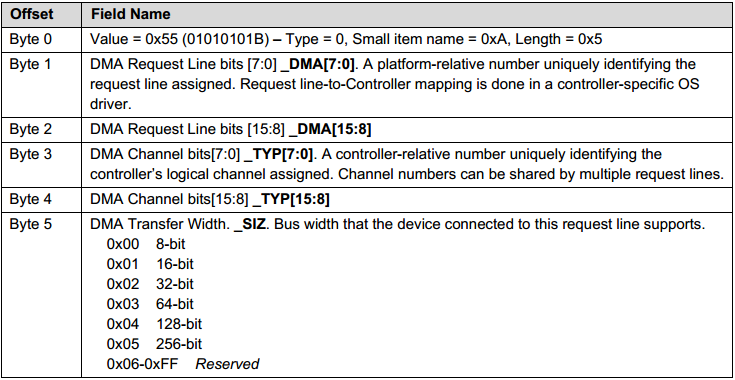

Fixed DMA descriptor使系统可以给跟共享DMA控制器连接的设备分配静态的DMA Request Line和Channel。 相比DMA Descriptor，它支持更多的Line和Channel。 下面是Fixed DMA descriptor结构体的表示： 它对应的ASL操作符是FixedDMA，其使用方式如下：

Vendor-Defined Descriptor

这个是给OEM使用的结构体，大致是下面的样子：
它也有对应的ASL操作符VendorShort，使用方式如下：

End Tag

这个是ASL编译器自动生成的，结构如下：
因为是自动生成的，所以没有对应的ASL操作符。

Large Resource Data Type

这里Resource Descriptor与Small Resource Data Type相比也就占据的字节数更多一点而已。它有16BIT表示长度，因此最大占据64K字节。 它的结构大致如下所示：

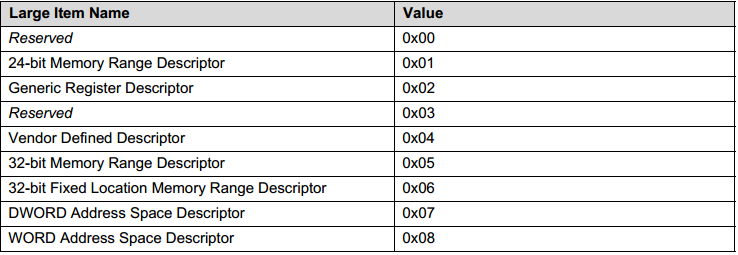

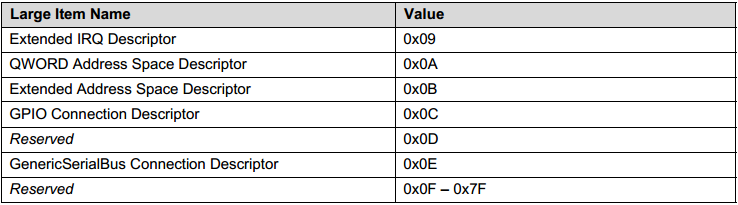

它的种类有以下一些：

下面具体说明每一种类型以及对应的ASL操作符。

24-Bit Memory Range Descriptor

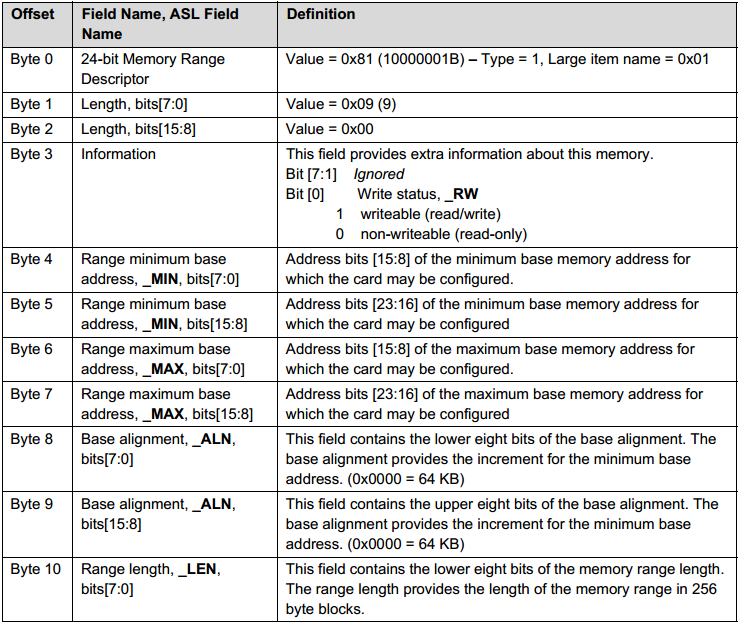

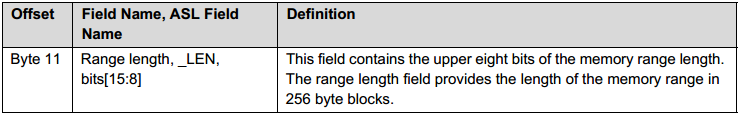

用于描述设备需要的24位Memory空间。具体的结构如下所示：

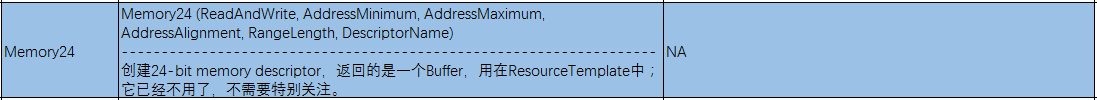

它对应的ASL操作符是Memory24，具体的使用方式如下所示：

新版本已经不再使用这个操作符，所以不需要特别关注。

Vendor-Defined Descriptor

它也Small Resource Data Type里面的Vendor-Defined Descriptor没有本质的区别，只是变得更大了，下面是结构描述：
它对应的ASL操作符是VendorLong，使用方式如下所示：

32-Bit Memory Range Descriptor

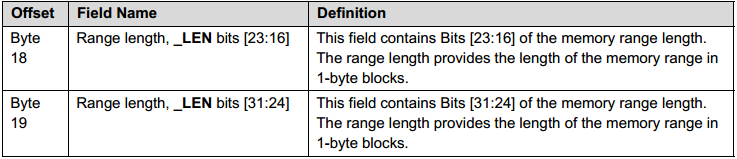

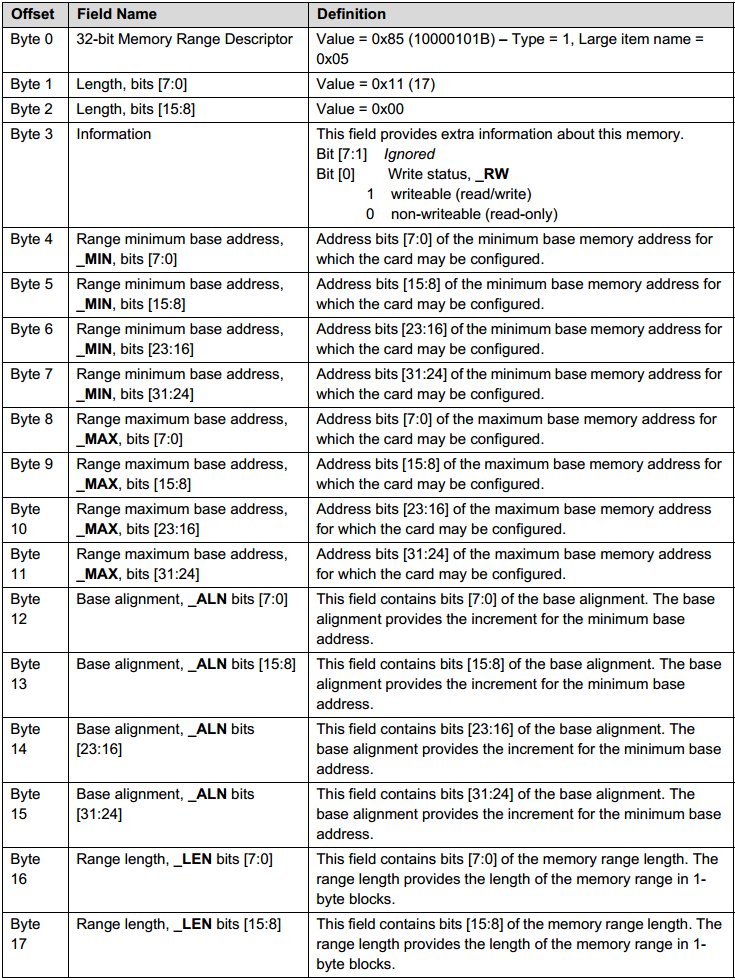

描述了设备需要的Memory资源，使用32位地址空间。其结构如下所示：

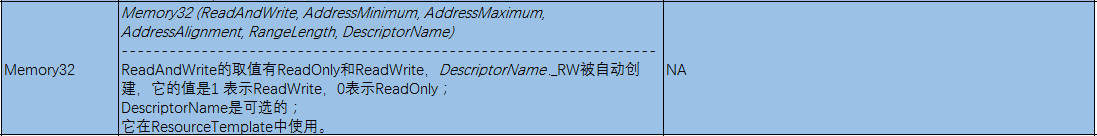

它描述的内容包括以下的几个部分，Memory地址最小值、最大值、对齐、长度和是否可写。内容并不多，只是因为地址有32位，所以导致结构变大。 它对应的ASL操作符是Memory32，具体的使用方式如下：

32-Bit Fixed Memory Range Descriptor

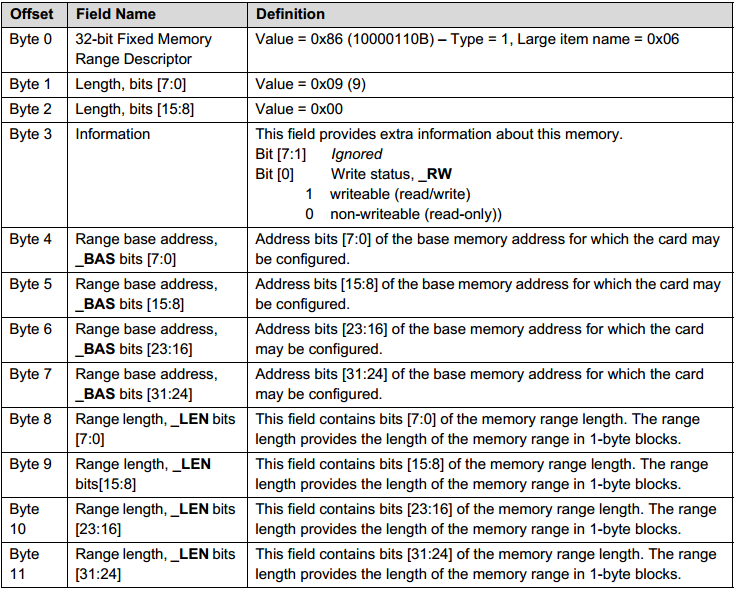

它也是描述设备需要的Memory资源，也是32位地址空间。 不同之处是它里面描述的地址是固定的。其结构如下所示：
它对应的ASL操作符是Memory32Fixed，其使用方式如下所示：

Address Space Resource Descriptors

这类Descriptor下面还包含不同类型的Descriptor，分别是QWORD, DWORD, WORD, 和Extended Address Space Descriptor。
它们属于通用的地址资源描述符，可以用来表示Memory资源和IO资源。 具体的结构不再这里描述了，太多了，也太大了，可以参考《ACPI Spec》。 它们对应的ASL操作符很多，有如下的一些： QWordIO 、QWordMemory 、QWordSpace、DWordIO 、DWordMemory 、DWordSpace 、WordIO 、WordBusNumber 、WordSpace和ExtendedSpace 。 这里也不一一介绍了。 需要注意的是没有WordMemory，而有一个WordBusNumber。

Extended Interrupt Descriptor

之前有一个IRQ Descriptor，它只能有15个中断，但是对于多于15个中断的情况，就需要使用到这里的Extended Interrupt Descriptor。

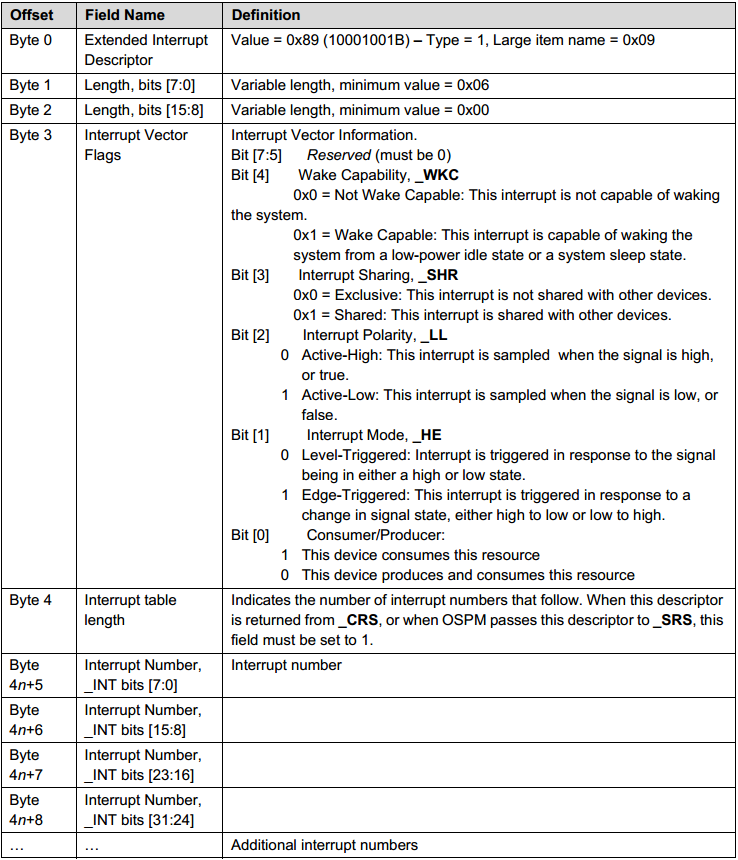

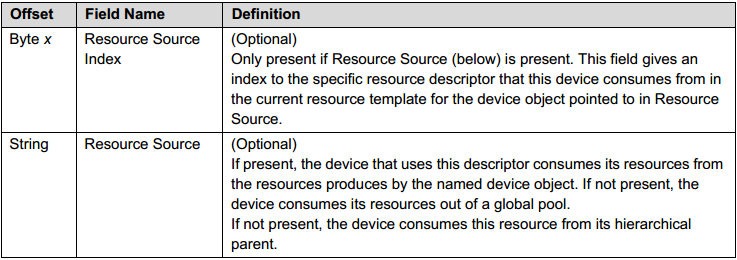

它的结构如下所示：

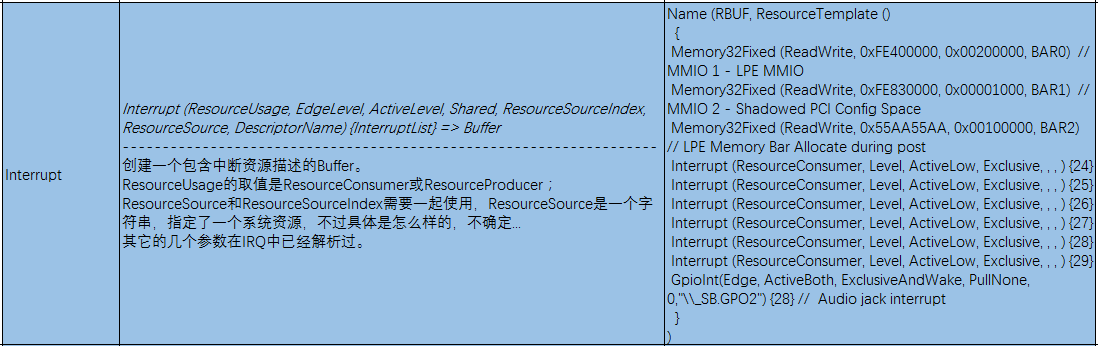

上述的结构中描述的中断的属性，并定义了所有的中断号。 可以看出它也可以用于8258构成的只有15个中断的系统，此时如果定义了多于15个的中断，那么多出来的部分会被忽略。 它对应的ASL操作符是Interrupt，它的使用方式如下：

Generic Register Descriptor

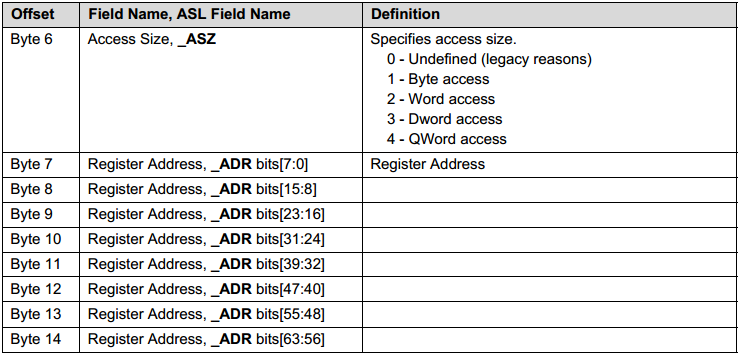

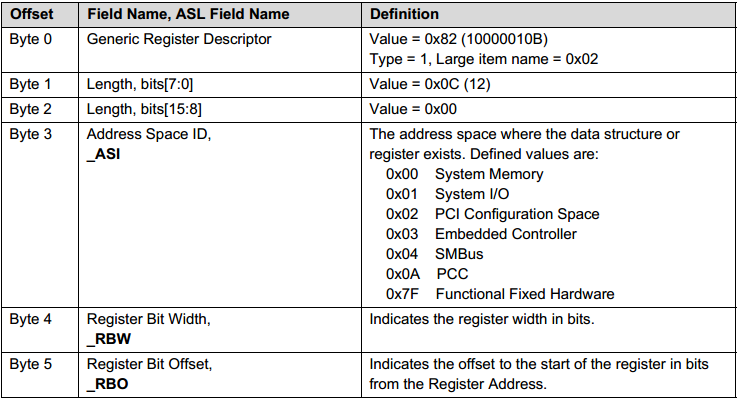

描述在ACPI定义的地址空间中的固定地址的某段寄存器空间。 ACPI定义的地址空间有如下的几种：System Memory、System IO、PCI Configuration Space、Embedded Controller、SMBus、PCC、Functional Fixed Hardware。 下面是具体的结构定义：

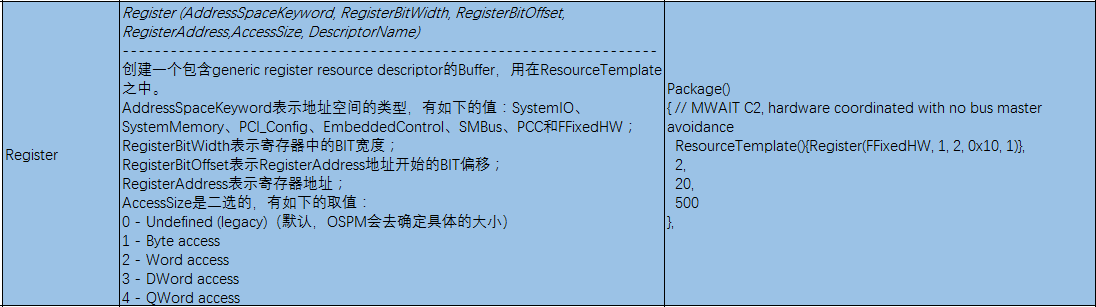

对应的ASL操作符是Register，其使用方式如下：

Connection Descriptors

这类Descriptor也包含多个，有GPIO Connection Descriptor和Serial Bus Connection Descriptors，后者又分为I2C Serial Bus Connection Resource Descriptor 、SPI Serial Bus Connection Resource Descriptor和UART Serial Bus Connection Descriptor 。
它们对应的ASL操作符有GpioInt、GpioIO、I2CSerialBusV2、SPISerialBusV2和UARTSerialBusV2。
涉及的内容太多，这里也不一一介绍了，具体参考《ACPI Spec》
