ASM1117-3.3V稳压芯片的典型电路图及分析
2019-07-14 02:35
发布
生成海报
站内文章
/
电源技术
16844
0
1415
今天画SD卡模块的电路图的时候,发现SD卡的工作电压为3.3V,所以需要用稳压芯片将5V的电源转换成3.3V的电压,所以就稍微找了一点关于稳压芯片的资料
我们选用的稳压芯片是ASM1117-3.3的,封装为SOT-223
但是在画原理图的时候遇到了点问题,我们在原理图库里找到了两种ASM1117-3.3V芯片的原理图,分别为:
第一种为四脚的,第二种为三脚的,但是查看了一下封装,两种原理图的封装都是SOT-223,但是SOT-223的封装是四脚的,困扰我的问题就是为什么三脚的原理图可以对应四脚的封装,后来看了芯片手册才解决了这个疑惑。原来芯片的2脚和4脚是相连的,所以即使三脚的原理图对应四脚的封装也是没有关系的

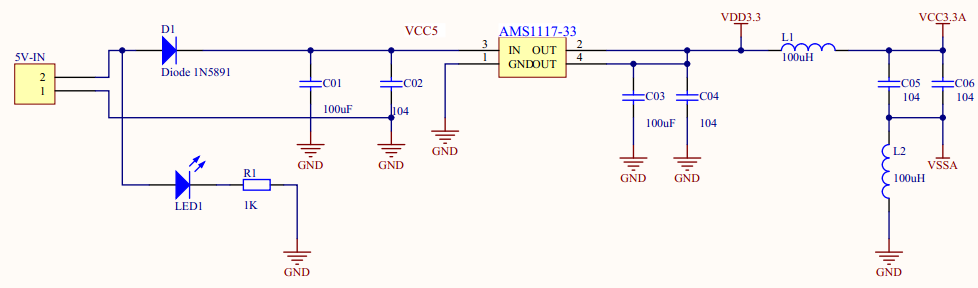

接下来就是ASM1117-3.3V的典型原理图了,由于是我自己选用的是四脚的原理图,所以这里就放四脚的原理图的典型电路:
在画这个电路的时候我们也遇到了一个问题,在网络标号VDD3.3和VCC3.3之间的电感位置的元器件一开始一直没有确定下来,因为我们查找了很多ASM1117-3.3的电路,有使用电感的,也有使用电阻的,后来经过仔细阅读芯片手册以及询问有相关知识的老师后,知道这个位置的元件可接可不接,对电路不会有太大的影响。
下面是对电路的解析:
1、D1作用是防止电源反接。
2、C01、C02是电源输入滤波。
3、VDD3.3是3.3V电源,供数字电路使用,
4、L1、L2是隔离滤波电感。
5、VCC3.3是3.3V电源,供模拟电路使用。
将稳压芯片单独化成一个模块的好处是,所有的外设在需要电平转换的时候可以直接通过网络标号接进来,而不需要再画一遍电路,这样既可以节省画图的时间,还可以节省元器件的成本。
除了3.3V的稳压芯片之外,这次的项目中还使用到了2.5V的稳压芯片,电路的接法十分类似
