什么是UPS

UPS－Uninterrupted Power System；利用电池化学能作为后备能量，在市电断电等电网故障时，不间断地为用户设备提供（交流）电能的一种能量转换装置。

UPS的主要功能

实现电网与用电器之间的隔离 实现两路电源的不间断切换 提供高质量电源 电压变换和频率变换功能 停电后提供后备时间

为什么用UPS

1、不停电功能，解决电网停电问题 2、交流稳压功能，解决网压剧烈波动问题 3、净化功能，解决电网与电源污染问题 4、管理功能，解决交流动力维护问题 实际使用的过程中使用ups最大的目的是为了当市电突然断电的时候可能会造成文件无法保存、丢失，减少硬件寿命,以及浪涌对服务器损害等事故。

购买ups

在购买ups的时候尽量购买在线式的ups，我们公司的ups购买的是低端 施耐德的APC Smart SUA3000ICH，是不带网络管理卡（AP9631等），所以一台ups只能控制一台Dell服务器。为了能够控制公司30台左右的dell服务器在断电的时候通过ups自动关机而采用了apcupsd来监控ups。

Apcupsd简介

Apcupsd is a UPS control system that permits orderly shutdown of your computer in the event of a power failure.（Apcupsd是一种UPS控制系统，可在发生电源故障时有序关闭计算机。）

Apcupsd安装及配置文件

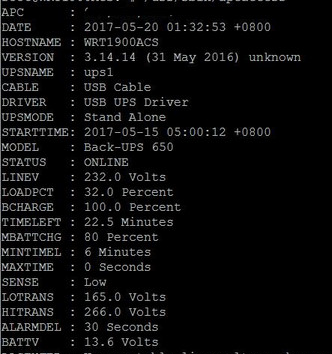

在低端的ups上面的有两个串口，配给了两条电缆，一条是串行电缆，一条是USB通信电缆。我们使用usb通信电缆将ups和服务器相连接。 下载源码3.14.14： https://sourceforge.net/projects/apcupsd/files/apcupsd%20-%20Stable/3.14.14/apcupsd-3.14.14.tar.gz/download 启动apcupsd：systemctl start apcupsd 安装成功之后，执行apcaccess或者执行/sbin/apcaccess,会看到以下返回（大概类似），说明安装成功 /etc/apcupsd/apcupsd.conf    apcupsd的配文件

UPSCABLE ether                     //用于将UPS连接到计算机的电缆类型。 UPSTYPE net                          //拥有的apcups类型
DEVICE 192.168.10.3:3551    //如果apcups的模式为nat模式，则要是批核端口的对应格式 LOCKFILE /var/lock                 //apcupsd为指定目录中的串行或USB端口创建一个锁文件。 SCRIPTDIR /etc/apcupsd        //apccontrol和事件脚本所在的目录。 PWRFAILDIR /etc/apcupsd     //apcupsd写入当apcupsd启动系统关闭时创建的powerfail标志文件的目录。 NOLOGINDIR /etc                  //apcupsd写入nologin文件的目录，该文件告诉操作系统禁止新登录。 ONBATTERYDELAY 6           //检测到电源故障直到apcupsd对电池事件发生反应的秒数。 BATTERYLEVEL 5                 //当剩余电池电量低于指定百分比时，apcupsd将在电源故障期间关闭系统。默认值为5 MINUTES 3                            //当UPS内部计算的电池剩余运行时间低于指定的分钟数时，apcupsd将在电源故障期间关闭                                                 系统。默认值为3。 TIMEOUT 90                           //发生电源故障后，apcupsd将在指定的秒数过期后关闭系统。 ANNOY 300                            //指定请求登录用户从系统注销的广播消息之间的时间（以秒为单位）。仅当UPS使用电池运行时，此计时器才会启动。默认值为300秒（5分钟）。 ANNOYDELAY 60                 //指定请求登录用户从系统注销的广播消息之前的延迟时间（以秒为单位）。 NOLOGON disable KILLDELAY 0 NETSERVER on                   //打开或关闭网络信息服务器（NIS）。 NISIP 0.0.0.0                        //指定apcupsd将侦听传入连接的网络接口的IP地址。默认值为0.0.0.0，这意味着NIS将侦听                                                  所有网络接口上的连接。如果计算机具有多个接口，则可以指定单个接口的IP以限制与该接                                                   口的连接。指定环回地址（127.0.0.1）将使NIS守护程序仅接受来自本地计算机的连接。 NISPORT 3551                     //指定NIS守护程序使用的端口。默认值为3551 EVENTSFILE /etc/apcupsd/apcupsd.events EVENTSFILEMAX 10 UPSCLASS shareslave      //设置ups的模式，我们主要用主从模式 UPSMODE share               //设置为“禁用”以进行正常的独立操作，指示您正在禁用Share-UPS接口扩展器支持。
STATTIME 0 STATFILE /etc/apcupsd/apcupsd.status   //启动日志 LOGSTATS off DATATIME 0


配置主从模式

首先尝试用两台Centos7搭建主从模式并自动关机。 首先选择其中一台主机作为Master，连接USB信号线，下载并安装Apcupsd，并修改配置文件 配置好之后，master/slave都重新启动。就ok了。

实际使用中有如下问题需要注意

1、一旦安装有管理卡，UPS上自带的串口是不能再使用的 2、因为是smart UPS，apcupsd在关闭服务器之后会调用重启ups指令，这就会有如下一些问题      a、如果apcupsd是master-slave模式，那么理论上可安全关闭每一台服务器，但一旦master服务器有问题，则所有机器会不能关机      b、如果每台服务器独立运行apcupsd，则ups上的一些参数要注意：             由于配备的电池容量只能坚持20分左右，加上对电池到底能坚持多久有一些担心，所以没有用smart ups智能判断关机时间的功能，而是将关机时间设置成10秒，也就是停电10秒就开始关机，这时一些ups的参数（管理卡上配置）作用如下：             Low Battery Duration:  2分钟，这个指的是ups在知道自己还能坚持2分钟时开始发送关机指令，并执行一系列关机过程，由于我在apcupsd上设置了10秒关机，故关机指令以10秒为准          Shutdown Delay:720秒，这个指ups执行一系列关机操作的延时时间，建议设置大一些，这样在ups最后自己关机重启之前，我们有时间做一些其他操作          Maximum Required Delay:2分，这个是关机指令（ups向服务器发送）发送超时时间，没必要修改          Sleep Time:这个不太知道什么意思，调整过似乎没什么影响          Minimum Battery Capacity:ups恢复启动要求的最小电池电量（百分比）          Return Delay:ups恢复延时 最重要的一点，smart UPS在关闭所有服务器（或者是他认为他关闭了所有服务器）之后会自动重启UPS，这时你要小心了，如果有机器没关机就惨了，我就尝过苦头，所以建议shutdown delay设置大一点，如果设置小了即使ups能坚持20分，他也可能5分钟后就重启，还有千万不要在市电恢复之后自己去启动服务器，一定要等待ups自己完成重启之后再启动服务器（建议服务器都设置成通电自启动），如果你在ups自动重启之前手工启动了服务器，后果你知道的。 3、我们自己购买的是施耐德apcups smart 3000系列的，具体参数是2700w/16a，带有8个可插电口，两个串行口。dell r730服务器使用双处理器（设计功率在135w）的情况下，长期满载的功率不会超过350w，加上硬盘和满内存不会超过400w。所以在U盘是的功率为2700w的情况下，可以带6台dell r730的满配服务器，其余的可带交换机极路由器等小功率设备。 4、交换机和路由器一定要连接在上，否则可能会造成master对slave关机不成功！

特别注意

BATTERYLEVEL 5                 //当剩余电池电量低于指定百分比时，apcupsd将在电源故障期间关闭系统。默认值为5 MINUTES 3                            //当UPS内部计算的电池剩余运行时间低于指定的分钟数时，apcupsd将在电源故障期间关闭系                                                        统。默认值为3。 TIMEOUT 90                           //发生电源故障后，apcupsd将在指定的秒数过期后关闭系统。 这三个参数是apcupsd关机指令里面比较重要的，一般我们都使用timeout参数，master设置为240s，slave设置为60s。 意思就是：在发生电源故障后，master对slave说：“市电断开了，现在在使用ups来供电，你要在接收到我给你的指令60s内关机”，然后所有的slave都会关机，然后在240s内master自己也会关机，都关闭之后ups自身也会关机。 在主/从配置中，主设备无法100％确定从设备在执行关闭电源之前全部关闭。要避免这种情况，请确保通过在配置文件中设置不同的TIMEOUT，BATTERYLEVEL或MINUTES参数，将所有从站（客户端）配置为在主站之前关闭 。关机期间可能出现的一个问题可能是旧版本的遗留问题。请务必删除或重命名所有先前版本（/usr/local/sbin/apcupsd或/sbin/powersc）

关闭exsi

 在master的配置文件中/etc/apcupsd/apccontrol中加入关闭虚拟机和ESXI主机的脚本。

参考文档

http://www.apcupsd.org/manual/manual.html#basic-user-s-guide https://fossies.org/linux/misc/apcupsd-3.14.14.tar.gz/ https://www.chiphell.com/thread-1699396-1-1.html http://bbs.21ic.com/icview-2501542-1-1.html http://www.360doc.com/content/17/0601/16/13681512_659035982.shtml https://blog.csdn.net/windowsxpwyd/article/details/7522137 https://blog.csdn.net/wangluoyang/article/details/24742483 http://blog.ltns.info/linux/esxi_auto_shutdown_with_apcupsd/
