tx2440 开发 电源问题检测

2019-07-14 02:43发布

data/attach/1907/tavgwvhhcs8614apzuiug32nqfq4879z.jpg

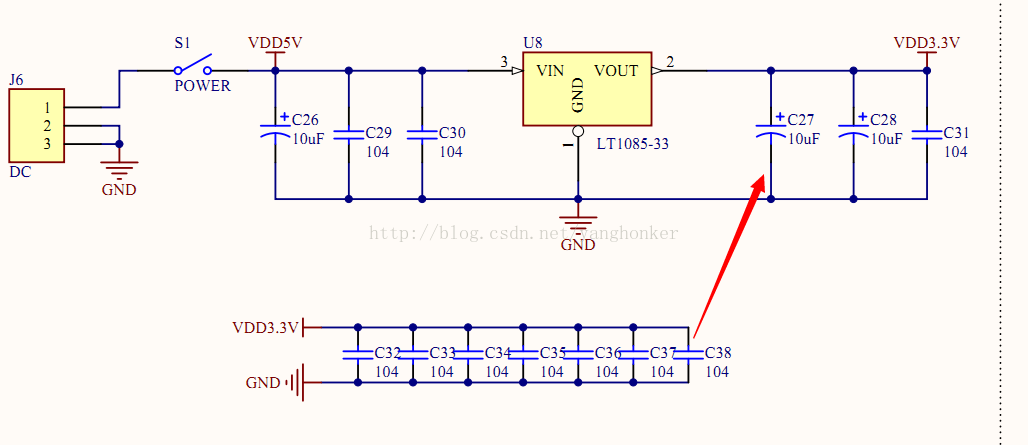

今天使用天祥2440A做开发的时候出现了一个问题,电源开启后,指示灯点亮之后又熄灭,我以为是电源接触不良的的原因,就固定了一下电源接口部分,之后发现电源模块的 AZ1084S2热的发烫,检测了一下 电源输出不正常,达不到3.3V的输出标准。 我的分析思路如下: 1.第一反应 电源芯片烧坏了,一开始加上对电源芯片引脚不熟悉,竟然找不到输出引脚了,最后找到了,原来就是贴片部分 datasheet 上面写的 tab is output 我愣是没看见。 2,第二 我检测了电源芯片周围的电容是否有短路或者短路的,最后检测出C27是短路的,或者接触不正常。 3.抱怨一下,天祥2440的电路图上的电源芯片和PCB板上焊接的是不同的电源芯片,这一点虽然不是大问题,但是感觉有那么一点不好,对不住消费者,希望天祥2440A以后能做好改进吧
