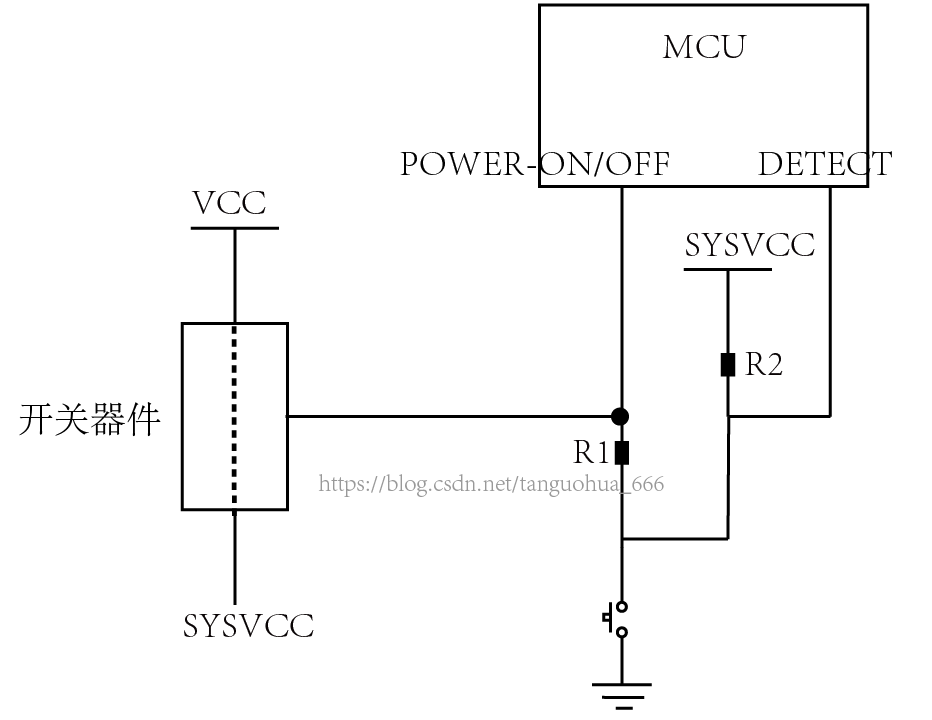

1 目标：今天我们利用MOS管来设计一个按键开关机电路 2 要求：长按按键2秒钟松开后，系统电源启动，再长按2秒钟后，系统电源切断。 3 分析：该电路设计的开始阶段应该是一个逻辑问题，后期器件选型以及参数确定才是一个硬件问题，下面只分析逻辑问题 3.1  先分析长按按键启动系统电源原理：要想按键松开后系统依然处于供电状态就需要MCU参与了，按键只是为了让MCU供电正常跑起来，接着就是MCU控制某个开关处于持续接通状态，而这里的2秒钟等待就是MCU程序在允许延迟程序以计算按键持续按下时间，所以MCU有一个脚POWER-ON/OFF专门用于控制电源开与关； 3.2  接着分析在系统正常运行的情况下长按按键切断系统电源的原理：同样是这个开关机按键按下2秒钟导致系统电源关断，因此毫无疑问这个时间是由MCU来检测的，所以MCU还有另外一个管脚DETECT专门用于检测由按键引起的电平状态持续时间。 3.3  于是经过上面分析，三个角 {MOD}的工作职能已经确定了：按键用于在开机的时候临时接通电源开关启动电源，POWER-ON/OFF脚在电源临时接通2秒后接通电源开关让系统持续供电，当按键再次按下后，DETECT脚检测到与正常工作状态下相反的电平，并且该电平持续时间长达2秒钟，然后POWER-ON/OFF脚关断电源开关，至此系统供电被切断。 POWER-ON/OFF脚和DETECT脚结合起来可以有4种方案：   POWER-ON/OFF脚 开机电平=0 POWER-ON/OFF脚 关机电平=1 DETECT脚检测关机电平=0 00 01 DETECT脚检测关机电平=1 10 11   本文选取其中一种方案：POWER-ON/OFF脚开机电平=0，DETECT脚检测关机电平=0 POWER-ON/OFF脚拉低时电源开关接通电源，所以按键按下的时候也要产生低电平。所以： 开机过程是这样子的：首先，按键按下产生低电平，导致电源开关接通，接着MCU上电复位开始运行程序，延迟2秒钟后MCU向该电源开关发出低电平使其持续处于接通状态，于是按键就可以松开了，进行到这里电路似乎是下面这样子的： 关机过程是这样子的：按键按下，此时DETECT脚检测到低电平（换句话说该脚正常情况下应该是检测到高电平），由于共用一个按键，因此这个高电平与POWER-ON/OFF脚似乎是直通的，这显然是不行的，所以要在左边加上二极管以阻止电流流入POWER-ON/OFF脚，MCU检测到DETECT脚为低电平且持续2秒钟后就会向POWER-ON/OFF脚输出高电平，此时开关器件关断，于是SYSVCC不再有电压。于是电路图演变为如下这个样子：   将上面的电源开关器件替换为PMOS器件，于是电路就是下面这样子的：     留3个问题： 1、上面电路是否有问题，哪里需要改善。 2、请你设计上表中另外三种情况对应的开关机电路。 3、分析下面这个开关机电路属于上表中4种情况中的哪一种。
