项目进度(五) - 液晶屏模块

2019-07-14 02:53发布

水果秤添加了一个液晶屏模块,用来显示水果蔬菜的种类以及价格。
关于液晶屏模块,采用的是LCD1602液晶屏 I2C接口,如下图所示:





关于引脚的接线:
GND ------ 地线
VCC ------ 电源(5V or 3.3v 电源不同显示效果有点差别)
SDA ------ I2C 数据线
SCL ------ I2C 时钟线




接线方法
LCD1602 i2c模块                         Ardunio Uno
GND                           <------>        GND接地线
VCC                           <------>         5V 接电源
SDA                            <------>         A4
SCL                            <------>         A5

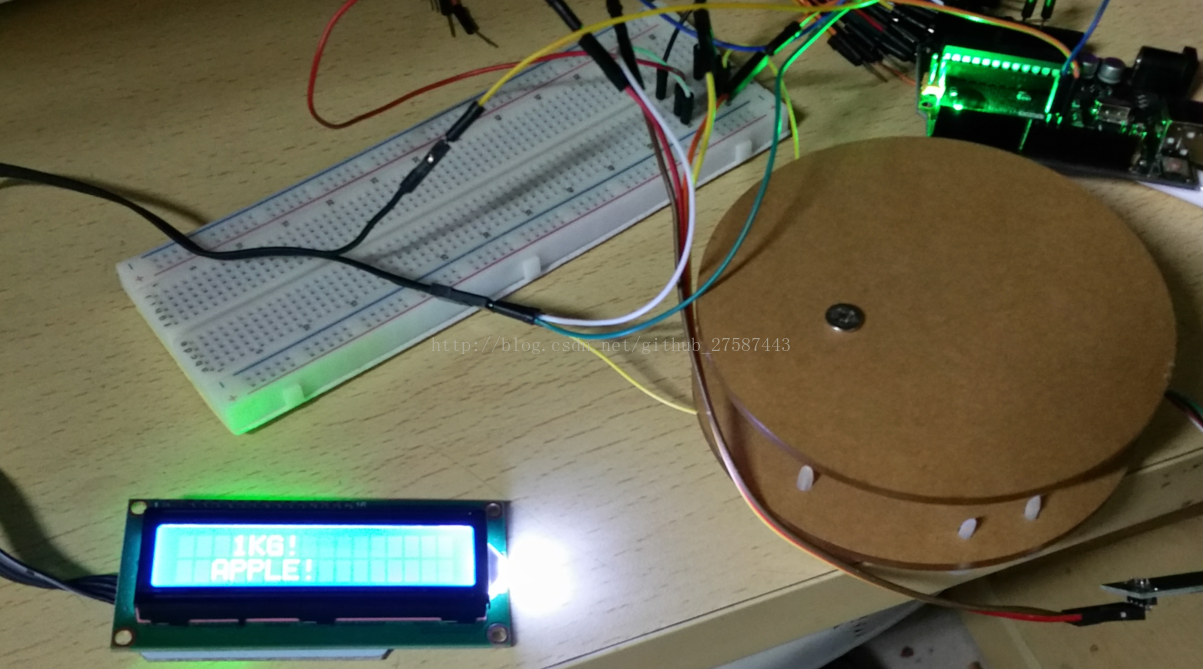

最后实现的样子如下图:

可以显示出水果的种类以及重量,这样我们写好果蔬识别程序后就可以直接通过液晶屏显示出来。
