描述：        本文档对7寸屏的各参数、性能、功耗、接口定义做出具体说明，帮助客户快速的了解、使用这款产品。 产品的上下脚分别有2个M3的孔，方便安装，实物图如下：
背板内置背光驱动电路、各种偏置电压电路，外部接口只需提供+5V/+3.3V/GND及RGB信号 屏幕即可使用，极大的减少外部电路且提供掉电保护功能。        另外，HW-LCD-070兼容电阻屏与电容屏，方便客户需求的更改及产品的多样性。 1.    基本特性 产品型号 HW-LCD-070 液晶屏型号 台湾群创AT070TN92 显示区域尺寸 7inch   154.08 (W) x 85.92 (H) 液晶尺寸 164.9(W) × 100.0(H) × 5.5(D) mm 宽高比 16:9 显示类型 TN,常白显示， 透射式 分辨率 800 x 480 x 3(RGB) 接口 RGB 亮度 300 cd/m2 (Typ) 对比度 800 (Typ) {MOD}彩深度 24Bit(16.7M) 像素间距 0.1926 (H) x 0.1790(V) 背光驱动类型 白光LED 背光寿命 20000 Hr 驱动电路(包含各个驱动电压) 背板内置 背光电路输入电压 5V  (2W Max) 液晶屏电源电压 3.3V (240mW Black Mode Typ) 背光类型 LED 重量 150g(typ) 工作温湿度 温宽：-20℃~+70℃ ； 相对湿度：5％~95 ； 存储温度 -30℃~+80℃ 触摸屏类型(可选) 四线电阻屏 I2C电容触摸屏(5点) 注：液晶屏型号可选配AT070TN92/AT070TN94/TM070RDH13，默认为AT070TN92。     2.    引脚定义 液晶屏背面有2个接口，接口定义完全一样，位于下方与右侧，方便客户连接。 引脚 信号线 I/O 功能 1 TSC_XP O 电阻4线触摸 2 TSC_YP O 电阻4线触摸 3 TSC_XM O 电阻4线触摸 4 TSC_YM O 电阻4线触摸 5 TSC_SCL I 触摸屏I2C时钟线 6 TSC_SDA I/O 触摸屏I2C数据线 7 TSC_IRQ O 触摸屏中断 8 TSC_RST I 触摸屏复位 9 LCDPCK I 像素时钟输入 10 GND P 电源地 11 LCD_R7 I Red data(MSB) 12 LCD_R6 I Red data 13 LCD_R5 I Red data 14 LCD_R4 I Red data 15 LCD_R3 I Red data 16 LCD_R2 I Red data 17 LCD_R1 I Red data 18 LCD_R0 I Red data(LSB) 19 GND P 电源地 20 LCD_G7 I Green data(MSB) 21 LCD_G6 I Green data 22 LCD_G5 I Green data 23 LCD_G4 I Green data 24 LCD_G3 I Green data 25 LCD_G2 I Green data 26 LCD_G1 I Green data 27 LCD_G0 I Green data(LSB) 28 GND P 电源地 29 LCD_B7 I Blue data(MSB) 30 LCD_B6 I Blue data 31 LCD_B5 I Blue data 32 LCD_B4 I Blue data 33 LCD_B3 I Blue data 34 LCD_B2 I Blue data 35 LCD_B1 I Blue data 36 LCD_B0 I Blue data(LSB) 37 GND P 电源地 38 LCDHSYNC I Horizontal Sync Input 39 LCDVSYNC I Vertical Sync Input 40 LCDDEN I Data Input Enable 41 GND P 电源地 42 GND P 电源地 43 VCC3V3 P 电源 44 VCC3V3 P 电源 45 GND P 电源地 46 LCDPWM I 背光pwm控制 47 GND P 电源地 48 GND P 电源地 49 VCC5V P 电源 50 VCC5V P 电源 备注：I:输入，O:输出P：地或电源

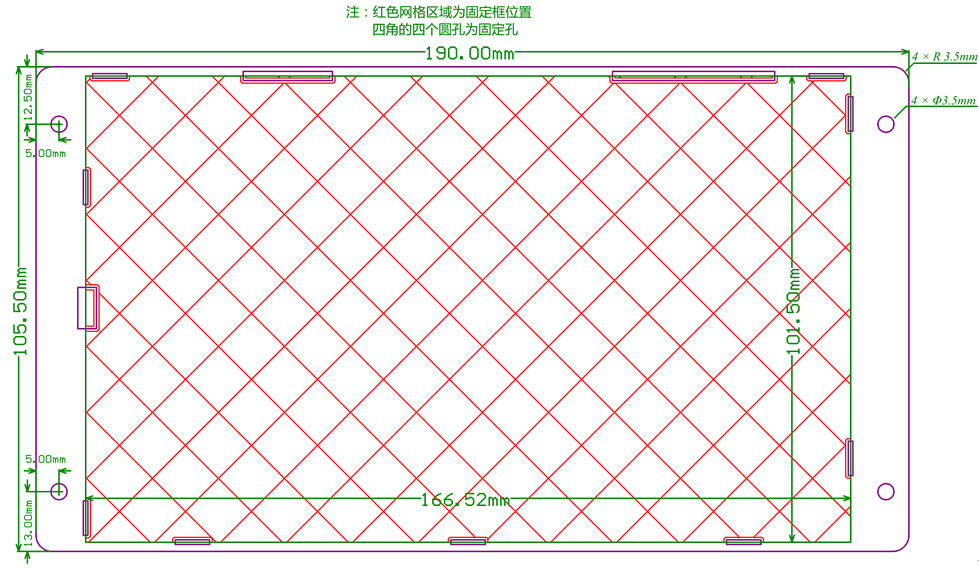

1.    结构尺寸图
