DC24V抗SURGE(浪涌)电路设计方案

2019-07-14 03:11发布

DC24V抗SURGE(浪涌)电路设计方案

最近在研究DC24V的板子在电源的输入口

在网上搜到了很多前辈的电路,综合分析后选择如下电路
链接: link.

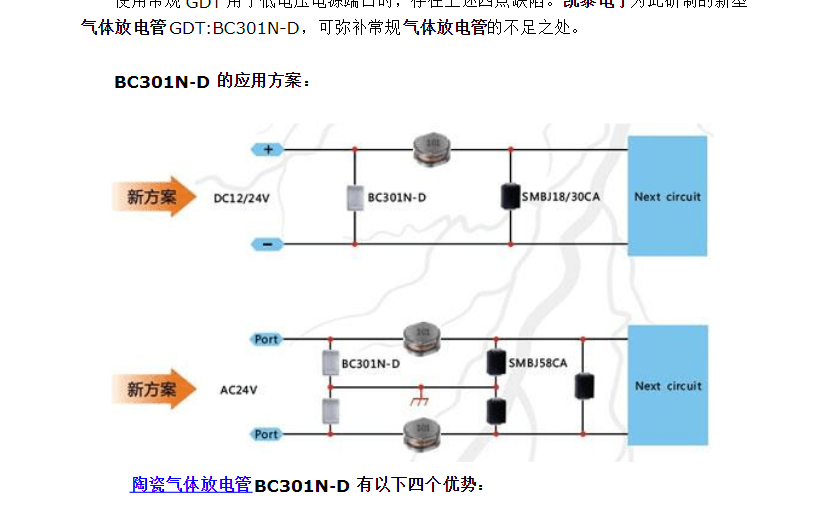

电路截图
GDT:空气放电管 BC301N-D
电感:101 即100uH的绕线电感 毕竟是用在电路的电源入口 选用绕线的功率大不会出现饱和现象
TVS管:选用SMBJ30CA
因为TVS的响应时间比GDT要快,但是能够承受的电流流通量低,为防止TVS先GDT响应被烧毁。故用101的电感做了起到一个延时的作用,驱动GDT将浪涌泄去。
个人的理解是:电感对电流的变化起到对抗的作用。当浪涌通过电感的时候,此时GDT那边早已 响应泄去了大部分电流。然后因为GDT有着残压高的缺点,配合上TVS完美解决。嗯,就这样。

用NSG3040做了浪涌测试 4KV SURGE 没事儿!!
