c5与运放组成积分电路,c4减少高频噪音

2019-07-14 03:18发布

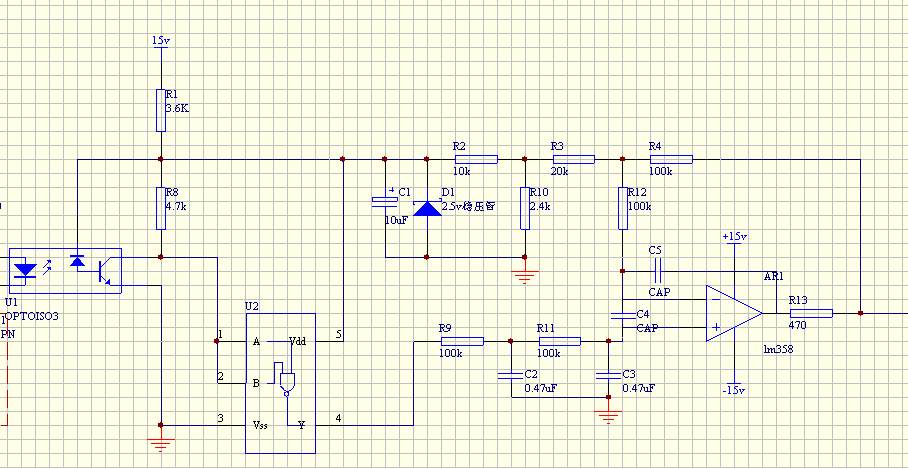

图中C4,C5的作用,望高手详解,此电路功能是pwm转电压,0到10v,千分之一的精度 把C4,C5的参数标上。这个电路的设计者,理论知识很扎实。
运用了那么多的电路理论就是为了把方波变成直流电平。
为什么是0~10V,你还要去翻翻书。里面有讲到有效值计算和积分计算等等。
电子器件的取值是完成精度的基础。 当然所谓千一的精度,也可以通过MCU的PWM来控制。
有些电路,其实不需要深究是为什么,只要知道这样用可以达到这样的效果,就OK了
c5与运放组成积分电路,c4减少高频噪音
