MT6323 PMIC 功能介绍

2019-07-14 03:21发布

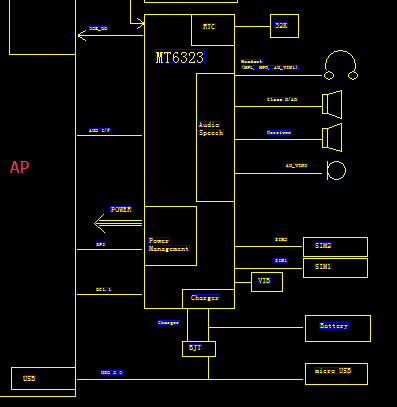

MT6323不仅是一个简单的PMIC,它有PMU、audio codec、RTC、sim卡静电保护等功能。 下面是其datasheet上提供的功能说明。
  • n  处理2G/3G/smart手机处理器的电源管理
  • n  输入范围3.4~4.5V
  • n  3个buck(DC降压)和24个LDOs
  • n  支持上下行音频codec,和大功率音频放大器
  • n  32KRTC晶振时钟输出,1.8V和2.8V的clock buffer 输出
  • n  多功能的GPIO
  • n  灵活多变的LED指示灯(4个)
  • n  SPI接口
  • n  锂电池的充电功能
  • n  过流或者过热的保护
  • n  可编程的电压限制保护
  • n  看门狗定时器
  • n  灵活的PMIC复位功能
  • n  上电复位启动时钟
  • n  高精度电压,温度,电流测量的电量计量器(fuel gauge)
  • n  VFBGA-145L封装
  几个重要功能的说明:

1.        32K时钟输出(AP的时钟系统)

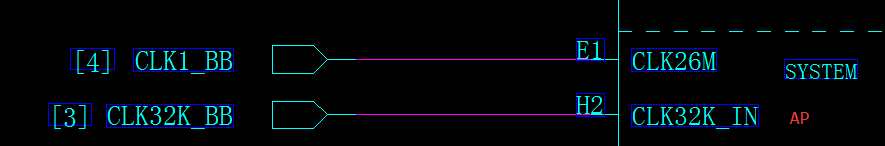

如图为AP的输入时钟26M的时钟是由MT6166射频收发器提供;RTC时钟由MT6323PMIC提供;AP的时钟系统如下:

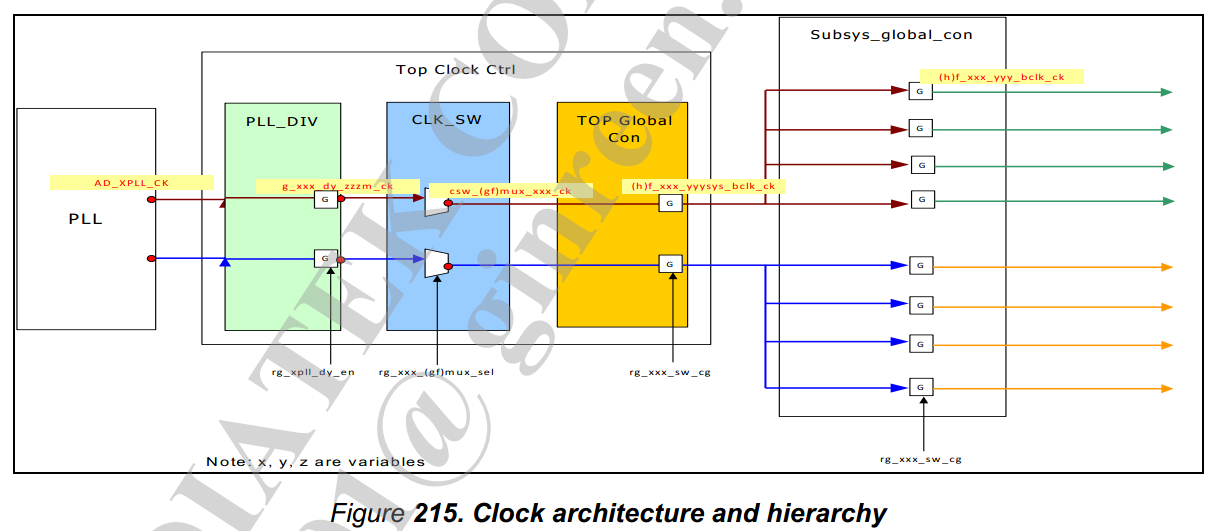

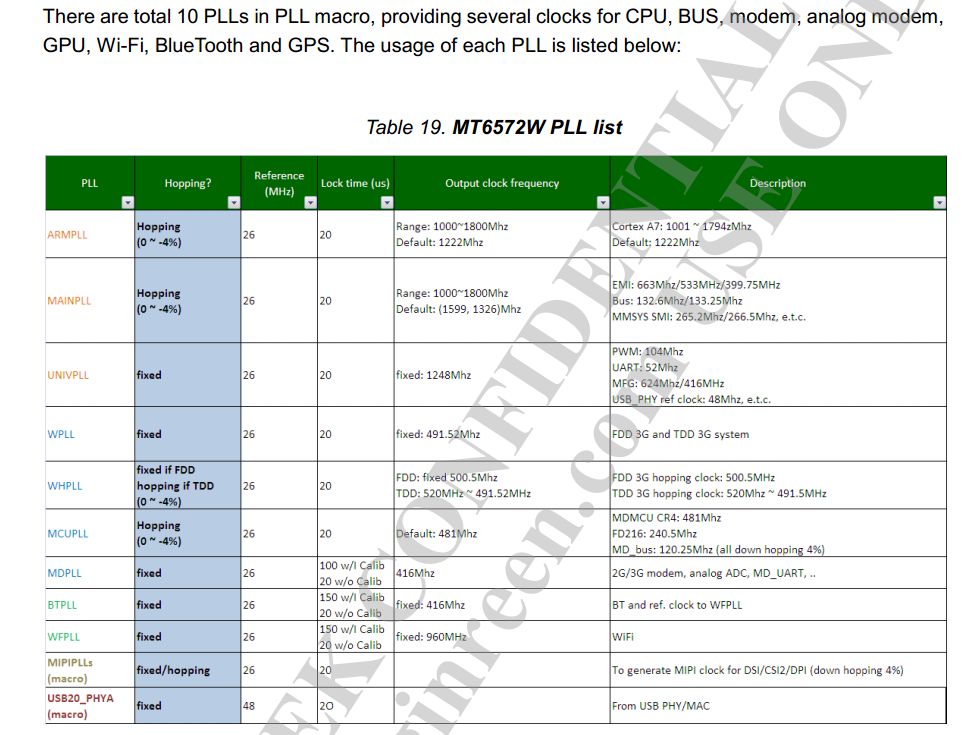

PLL为倍频器,把26M的时钟倍频到很高然后分成三级时钟供给设备。

2.        驱动四路LED指示灯

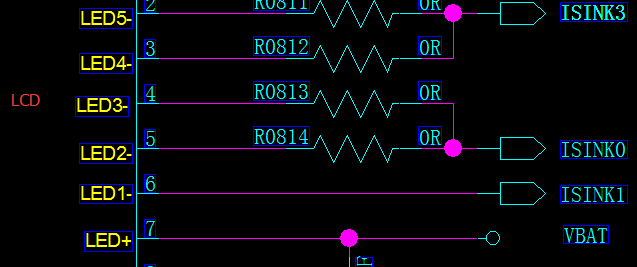

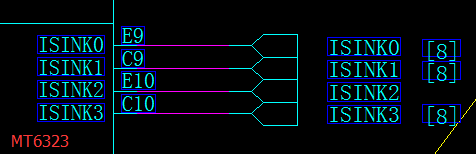

AP通过SPI控制mt6323的寄存器,通过dimmingcontrol的方式,可以控制4个led指示灯,6级电流控制。Led由电池供电,led的电流由mt6323的电流槽控制。 典型应用,用于LCD的背光控制:

3.        Sim卡的静电保护

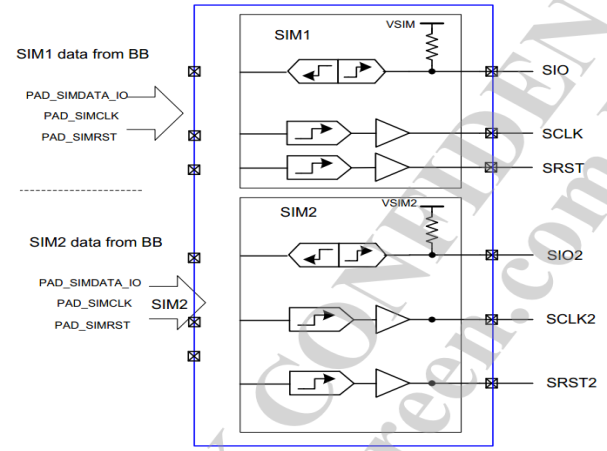

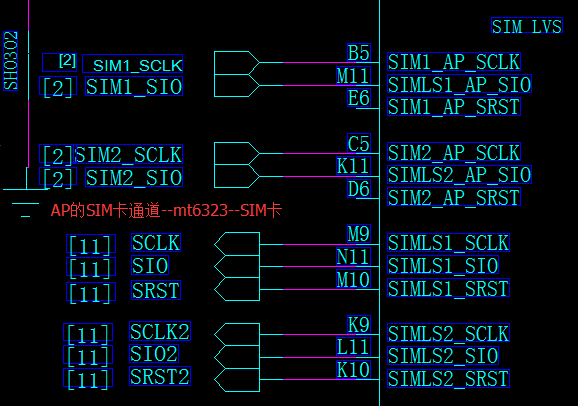

首先APsim卡的接口会连接到PMIC上,PMIC又会输出接口和SIM卡相连。那么PMIC里面的电路就是为了防止人体插卡的静电破坏了AP。

4.        电量计(Fuel Gauge)

电量测量系统包括利用AUXADC测量电池电压和温度,电池电量通过软件来估算。 电量估算的原则依赖于库伦计算和轻负载电池电压测量。库伦计数是通过估算充电器取出或者交付到电池,与此同时,电池电压测量提供了一个好的估算对于电池的状态通过低负载的条件。
