AD605原理图/PCB电路设计使用经验

2019-07-14 03:27发布

站内文章 / 电源技术
13262 0 1449
今天给大家分享一下AD605的使用经验和心得，希望给计划使用该芯片的朋友一些参考。整体原理图如下：
在这里插入图片描述
  • 整体PCB如下：
在这里插入图片描述
  • 芯片特点：
    1.两个独立的线性dB通道
    2.最大增益时的输入噪声：1.8 nV/√Hz，2.7 pA/√Hz
    3.-3 dB带宽：40 MHz
    4.差分输入
    5.可编程绝对增益范围:–14 dB至 +34 dB(FBK与OUT短路)
    6.可变增益调整比例：20 dB/V至40 dB/V
    7.增益不随温度和电源变化而变化
    8.单端单极性增益控制
    9.输出共模独立设置
    10.在增益控制下限时电源关断
    11.5 V单电源
    12.低功耗：每通道90 mW
  • 使用建议
    1.对于芯片输入部分，阻抗匹配电阻的选择，由于芯片内部阻抗为175Ω（参考手册），这里对低阻抗选择69.8Ω可以实现输入50Ω阻抗，如果不需要阻抗匹配，该电阻就NC掉（注：69.8Ω阻值没有，可以选择最接近的阻值）
    在这里插入图片描述
    2.对于两路信号输入部分，默认为同相输入，即JP1和JP2短接到地，这里可根据自己的使用来选择，设计的时候将该跳线备份即可。
    在这里插入图片描述
    3.对于增益部分的设计，此处通过排针选择手动调节和外部DA数字调节，手动调节的滑变建议采用多线圈的精密滑动变阻器，如下
    在这里插入图片描述
    4、参考电压部分建议参照如下，用精密滑变来调节该值大小：
    在这里插入图片描述

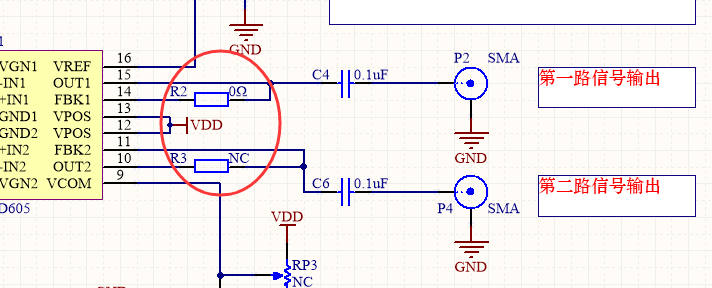

    5、增益的范围可以通过R2 R3两个电阻来选择：
    FBK 与 OUT 短路 GAIN: -14dB +34dB；
    FBK 与 OUT 断路 GAIN: 0dB +48dB； 增益控制电压范围： 0.1V 2.9V
    在这里插入图片描述
    下面是文章源地址，附有PCB和原理图源文件，仅供学习和技术交流
    http://www.jh-tec.cn/archives/263
