ASM1117-3.3的输入电压范围是3.6V~15V，输出1.25V~13.5V的 由于无线模块的电压工作范围是1.9V~3.6V，所以需要一个稳压的芯片，在比较了几种之后选择了LM1117—3.3，封装为SOT-223.

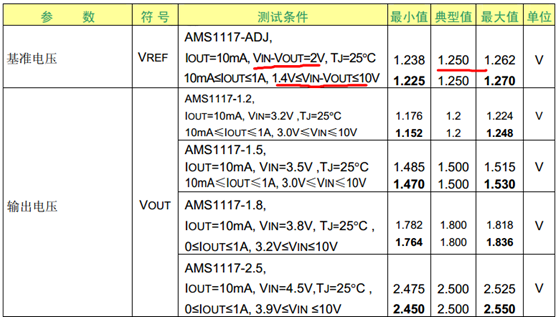

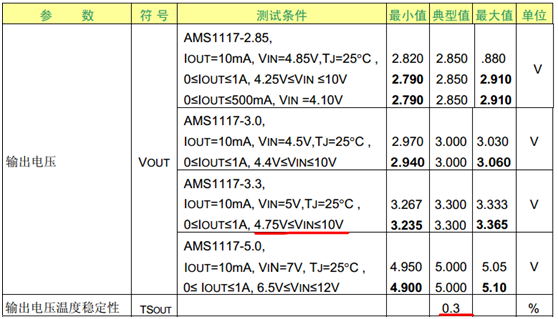

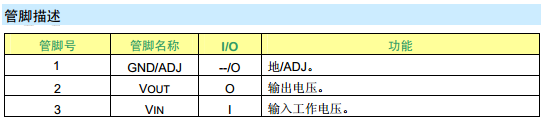

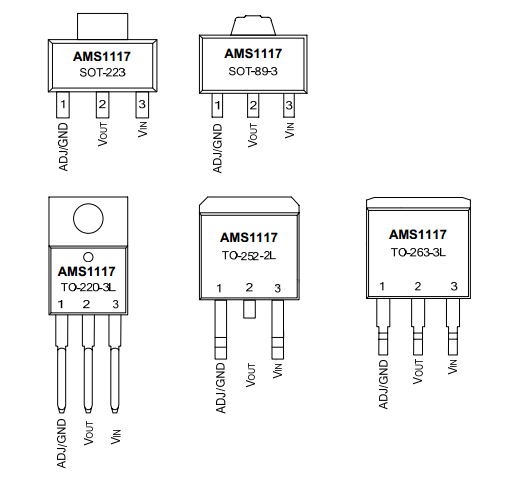

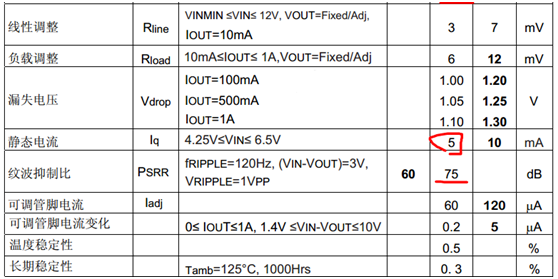

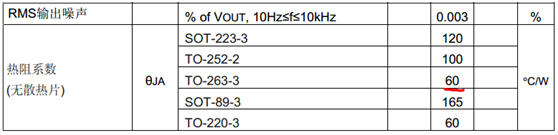

AMS1117是一个正向低压降稳压器，在1A电流下压降为1.2V。AMS1117有两个版本:固定输出版本和可调版本,固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,具有1％的精度；固定输出电压为1.2V的精度为2%。   名字分别是： AMS1117内部集成过热保护和限流电路,是电池供电和便携式计算机的最佳选择 2.      电气特性 3.      封装以及管脚分布 4.      温度稳定性：

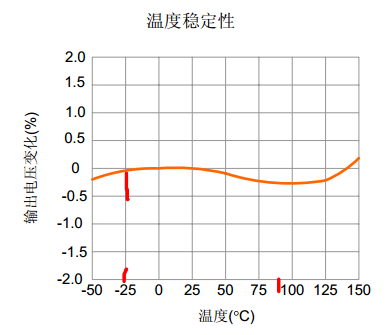

可以看到-25到25度基本上是没有误差的
---------------------
原理图绘制问题点： 但是在画原理图的时候遇到了点问题，我们在原理图库里找到了两种ASM1117-3.3V芯片的原理图，分别为： 第一种为四脚的，第二种为三脚的，但是查看了一下封装，两种原理图的封装都是SOT-223，但是SOT-223的封装是四脚的，困扰我的问题就是为什么三脚的原理图可以对应四脚的封装，后来看了芯片手册才解决了这个疑惑。原来芯片的2脚和4脚是相连的，所以即使三脚的原理图对应四脚的封装也是没有关系的 接下来就是ASM1117-3.3V的典型原理图了，由于是我自己选用的是四脚的原理图，所以这里就放四脚的原理图的典型电路： 在画这个电路的时候我们也遇到了一个问题，在网络标号VDD3.3和VCC3.3之间的电感位置的元器件一开始一直没有确定下来，因为我们查找了很多ASM1117-3.3的电路，有使用电感的，也有使用电阻的，后来经过仔细阅读芯片手册以及询问有相关知识的老师后，知道这个位置的元件可接可不接，对电路不会有太大的影响。 下面是对电路的解析： 1、D1作用是防止电源反接。 2、C01、C02是电源输入滤波。 3、VDD3.3是3.3V电源，供数字电路使用， 4、L1、L2是隔离滤波电感。 5、VCC3.3是3.3V电源，供模拟电路使用。 将稳压芯片单独化成一个模块的好处是，所有的外设在需要电平转换的时候可以直接通过网络标号接进来，而不需要再画一遍电路，这样既可以节省画图的时间，还可以节省元器件的成本。 除了3.3V的稳压芯片之外，这次的项目中还使用到了2.5V的稳压芯片，电路的接法十分类似
---------------------
可以参考资料 LM1117是一个低压差电压调节器系列，负载电流为800MA时为1.2V。LM1117有可调电压的版本，通过两个外部电阻实现1.25~13.8v输出电压范围。 LM1117提供电流限制和热保护，具有LLP、TO-263、SOT-223、TO-252 D-PAK封装，输出端需要一个至少10uF的钽电容来改善瞬态响应和稳定性。 特性： 提供1.8V、2.5V、2.85V、3.3V、5V和可调电压的型号 节省空间的SOT-223和LLP封装 输出电流可达800mA 线性调整：0.2%（Max） 负载调整率：0.4%（Max） 电路图
