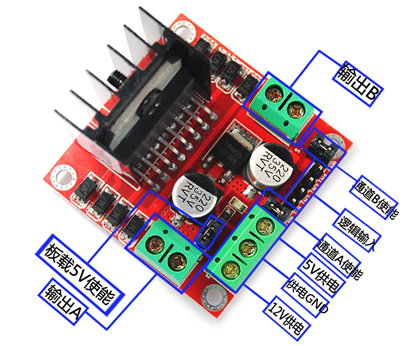

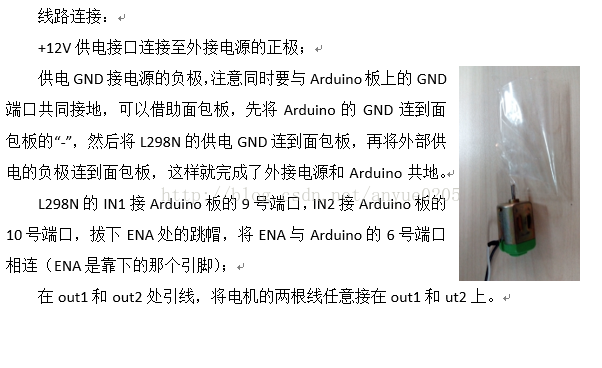

为了完成物联网实验里的重要一步，风扇调速，作为一个arduino小白的我也是煞费苦心。经过查找终于是得到了问题的解决办法——L298n电机驱动模块，说实话这个模块用的也是让我心累，但是终于是成功完成了，废话也不说了，就讲讲一些要点吧 刚开始我拿到淘宝卖家给的资料 我还以为需要从板子上接5V给芯片供电，结果怎么连接都不对。（说实话上面的那个板载5V使能我现在还不知道是什么意思，哪位大神要是知道不妨劳烦评论里告诉我一下，谢谢啦） 大概难点就这一处，我上网看了不少人的实例，感觉都没有仔细讲连线，下面就是详细的实验步骤，刚入门的童鞋们可以看看 。 上图是我主要参考的连接方式，讲的挺详细的

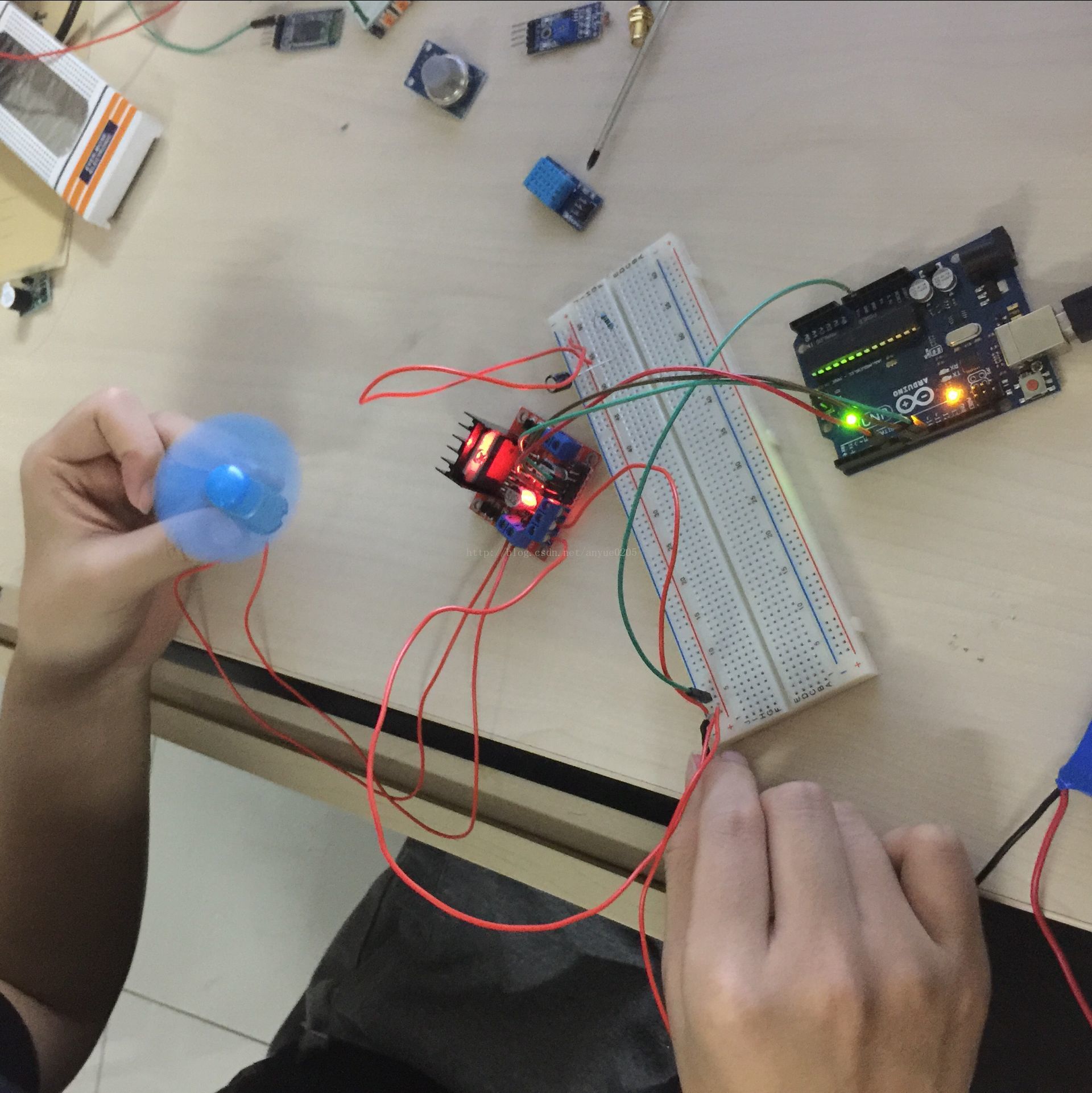

这是连接的结果展示，（抱歉，连的有点乱啊） #define in1 9 #define in2 10 #define pinPWM 6 int SpeedValue; void setup() { pinMode(in1,OUTPUT); pinMode(in2,OUTPUT); } void loop() { digitalWrite(in2,LOW); //电机反转 digitalWrite(in1,HIGH); SpeedValue=250; //SpeedValue为0~255的整数值 analogWrite(pinPWM,SpeedValue); }
这是代码，正确连接烧到arduino板子上就可以运行了。你可以更改SpeedValue的数值，看看电机的转速是不是在改变
