NE555时基芯片

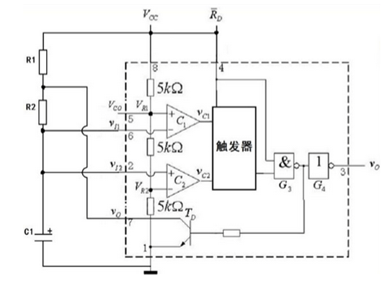

  1、 管脚的定义：   1：电源负极     2：触发      3：输出      4：复位  5：控制             6：阈值      7：放电      8：电源正极   2、 内部构造：主要由两个电压比较器，RS触发器，一个三极管，三个电阻 3、 原理分析：三个等值电阻分压为上下两比较器提供基准电压，6阈值与上比较器的同相端相连，上比较器的反相输入端为电阻网络提供的2/3VCC基准电压，当6脚阈值大于2/3VCC时，上比较器的输出端为高电平，RS触发器置1，7放电接地；2触发与下比较器的反相输入端相连，下比较器的同相输入端为电阻网络提供的1/3VCC基准电压，当2触发电压小于1/3VCC时下比较器输出高电平，RS触发器置0，7放电悬空。5脚为控制电压端，该脚可以控制555的阈值电压，外接一个电压值Vco则555的阈值即为该电压Vco而不再是三分之二电源电压2/3VCC，相应的触发电压也会改变为1/2Vco。 4、 三种典型的运用电路 (一)  多谐振荡器运用电路    (二)  单稳态触发器运用电路   (三)  RS触发器运用电路   当6阈值电压高于2/3VCC时，RS触发器置0，6脚相当于置0端 当2触发电压低于1/3VCC时，RS触发器置1，2脚相当于置1端 不满足以上条件且4脚为高电平时，RS触发器的输出保持上一状态
