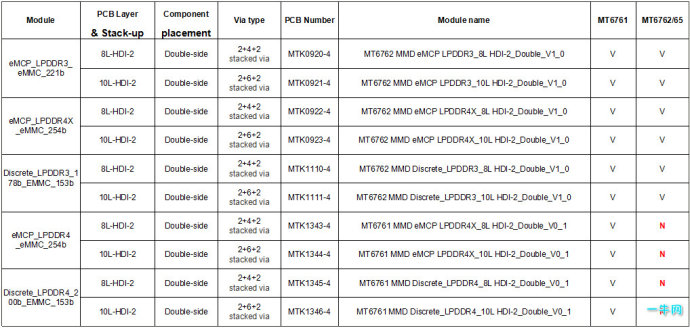

MT6765/MT6762/MT6761 MMD User Guide 1 原理图和PCB布图模块介绍 2 原理图和PCB布局模块的类型和描述 3 如何使用PCB布局模块     1 原理图和PCB布图模块介绍： 1）什么是原理图和PCB模块？ 使“已验证”的示意图和PCB布局成为特定的设计，可以在未来的类似产品中重用 2）原理图和PCB模块的优点 请按照MTK提供的原理图设计电路，在进口MMD时保持网名和MMD相同； 安装完成并准备布局时，请导入模块，BB和DDR的相对位置应保持为MMD。 3）实现PCB布图模块的注意事项 主功率电容器的布置、布线和通孔（包括GND通孔） （主功率：DVDD_GPU, DVDD_CORE, DVDD_MODEM, DVDD_MFG_SRAM, DVDD_TOP_SRAM,VSRAM_PROC_PMU, VDRAM_PMU,EMI_VDD2,EMI_VDDQ, DVDD_DVFS)）； LPDDR3/LPDDR4X关键部件的布置、布线、通孔和PWR/GND平面； MT6765/MT6762/MT6761输出芯片； PMIC MT6357输入电容的布置及布线方法。   2 原理图和PCB布局模块的类型和描述 EDA工具格式： SCH: Orcad和PADs logic PCB file:Layout file---PADs9.3.1、Asc file---PADs2005.2 模块类型： EMI： eMCP_LPDDR3_eMMC_221b eMCP_LPDDR4/4X_eMMC_254b Discrete_LPDDR3_178b Discrete_LPDDR4/4X_200b PCB Structure： 8L HDI2(Stacked via) 10L HDI2(Stacked vi BB capacitors placement： Double- Side PCB布局模块列表 MT6765/MT6762/MT6761 PCB布局模块列表 如何选择和使用合适的PCB模块-LPDDR3？ PDN设计中的关键组件组——LPDDR3(1/2)
