第一步 创建工程：

1. 文件—新建—工程—PCB工程


第二步 创建原理图和PCB：

1. 文件—新建—原理图
2. 文件—新建—PCB

第三步 新建原理图库和PCB元件库：

1. 弄到这一步骤的时候左边会显示有两个文件夹

第四步 绘制原理图

1. 放置矩形
2. 放置线，按Tab,可以更改引脚的属性（注意标识到后面要和PCB封装库的数字对应起来）

第五步 绘制PCB封装库

1. 放置焊盘
2. 点击Tab按键进行焊盘属性的更改
3. 注意的点：镀金那个孔要勾选，通孔和层要自己选
4. 快捷键：ctrl+滑轮 调整大小
   Ctrl+M 测距离
   G+G 调整栅格
   Ctrl+Q 换单位

1. 通过元件向导绘制封装

   通过查阅自己的元件参数修改对应的封装值

第六步 从原理图生产PCB

1. 点击从原理图转到PCB的按钮

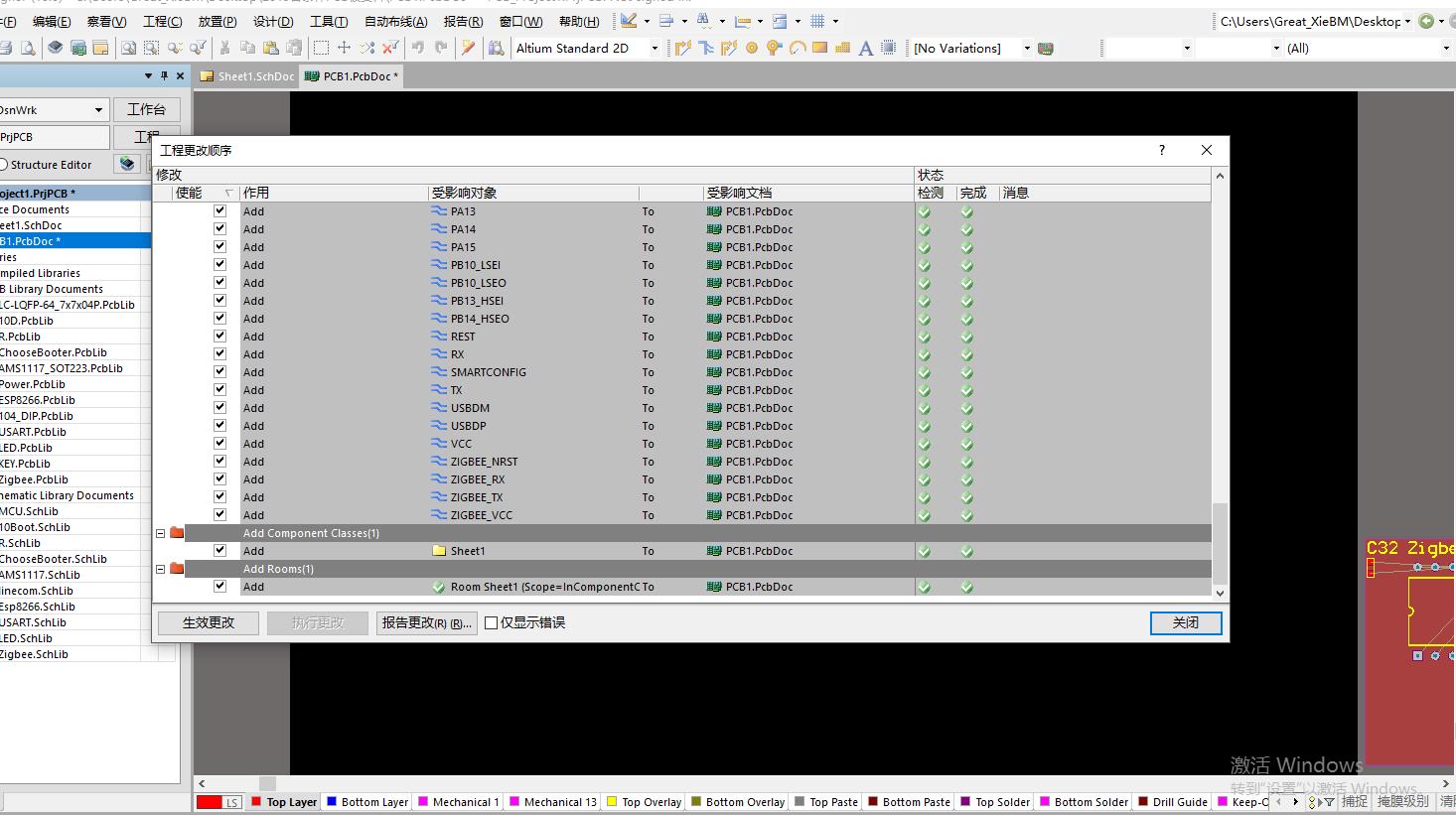

2. 先点击生效更改，检查无误后再生效更改

3. 如果PCB库中的元器件的封装有所更改的话，点击从PCB库更新就可以实现更新

第七步 布线和检查规则

1. 点击自动布线，但是建议还是不要，最好还是自己去布线，因为很多线电脑并不是那么智能

2. 检查规则

3. 规则检查出来有很多错误，两种方法更改
   第一种就是更改规则
   第二种就是更改布线和改变其错误的封装

• 在这里我讲一下我遇到的BUG
• Un-Routed Net Constraint Violation]错误：
  就是我前面所说在画封装库的时候，那个镀金要勾选，如果没有勾选的话，它就会显示这个错误

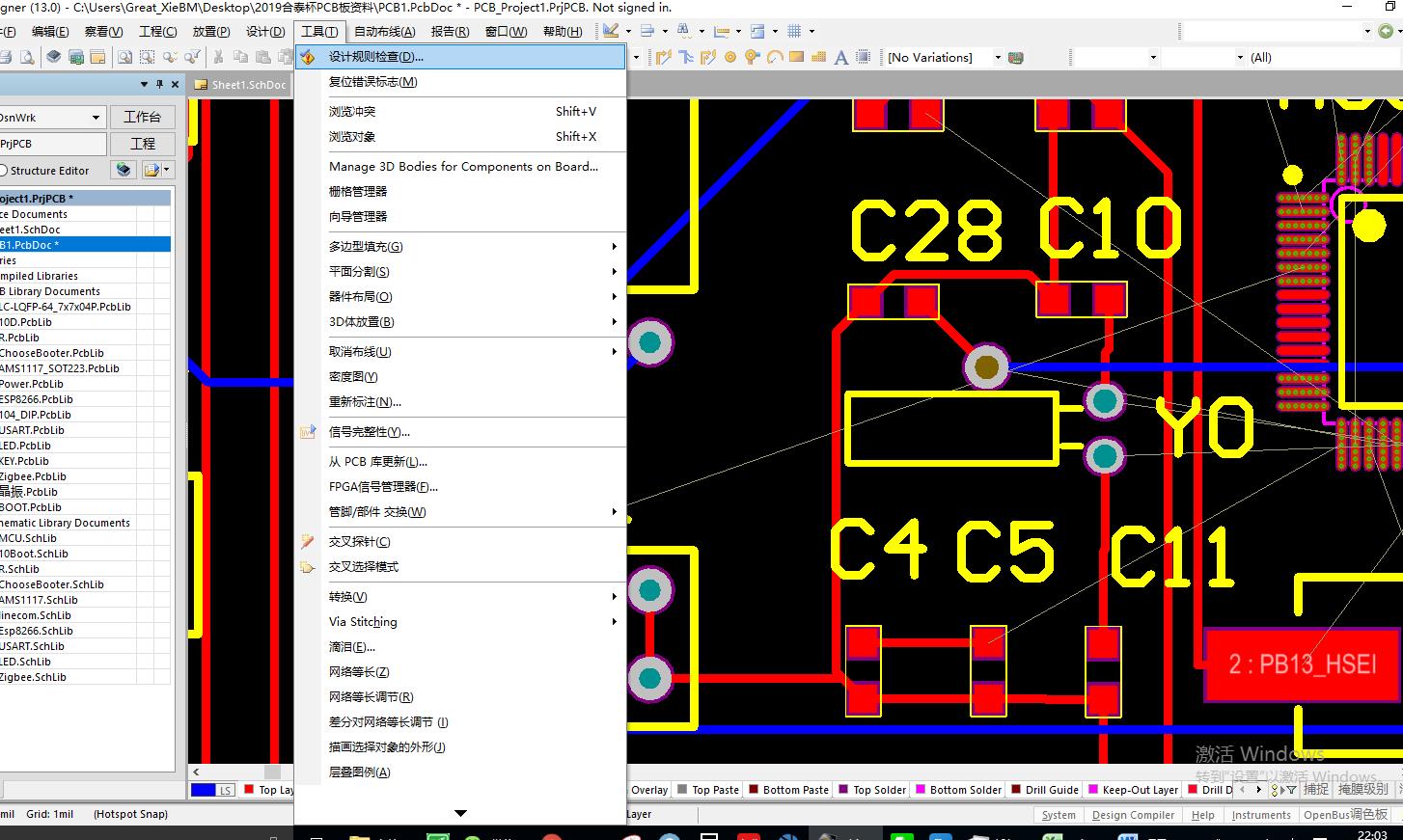

第八步 更改板子形状

1. 自己要先画线才可以重新定义板子形状
