PCB制作流程

2019-07-14 06:13发布

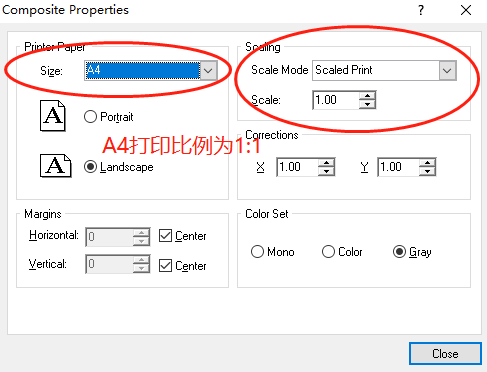

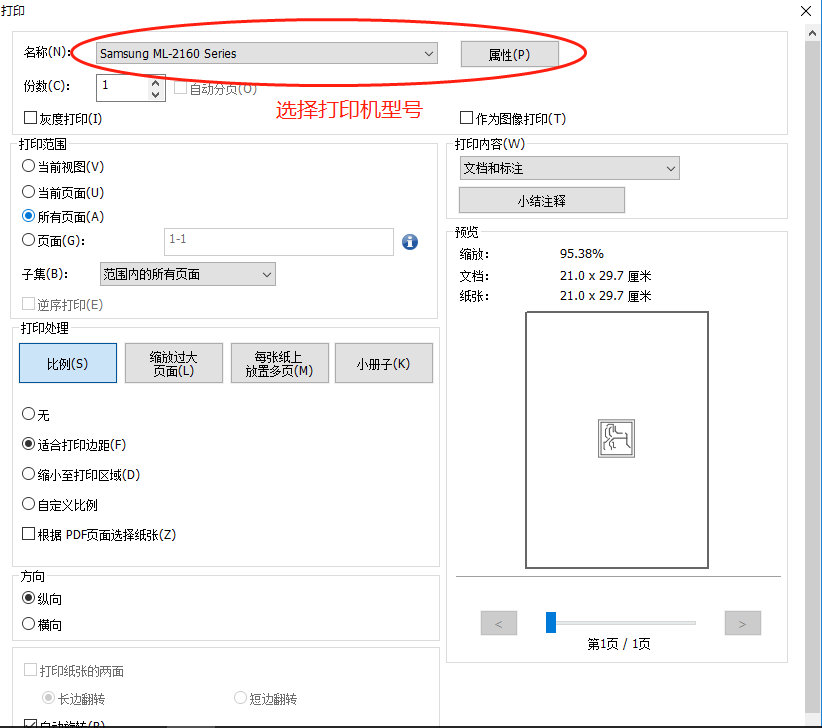

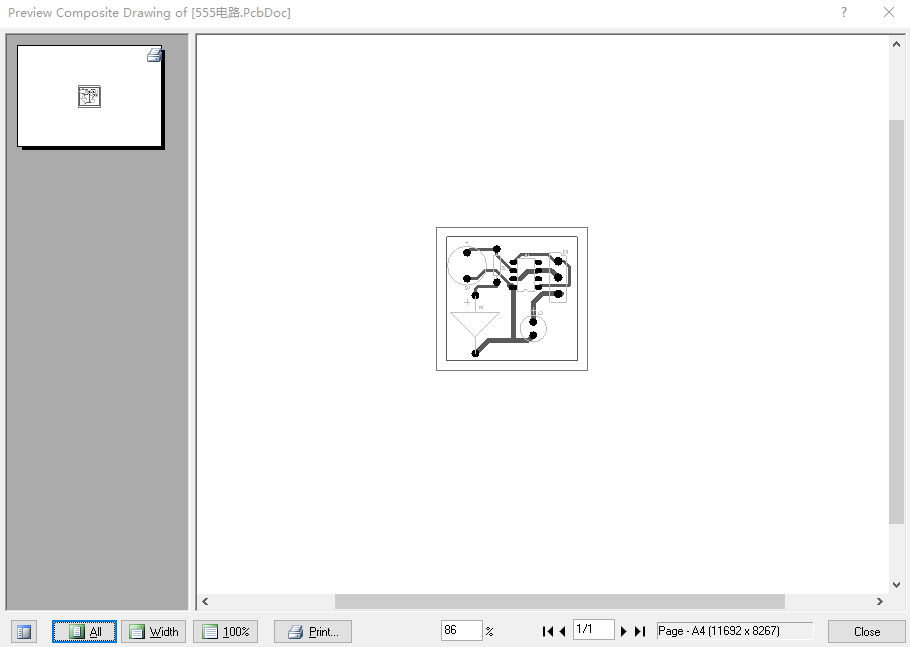

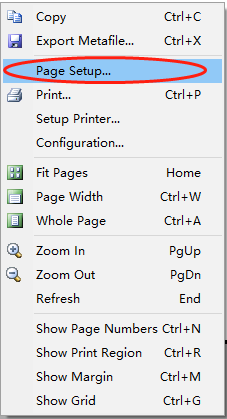

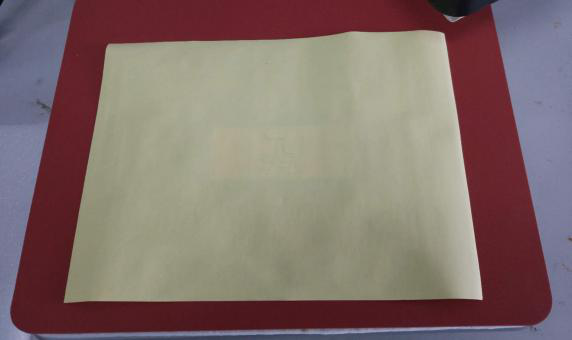

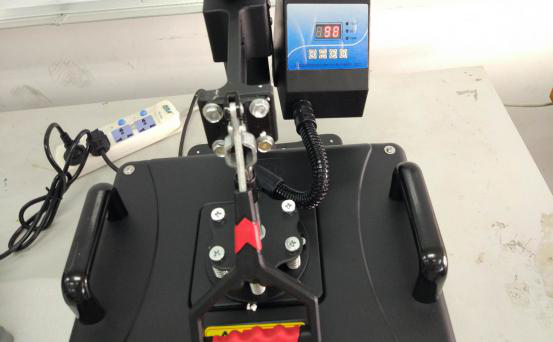

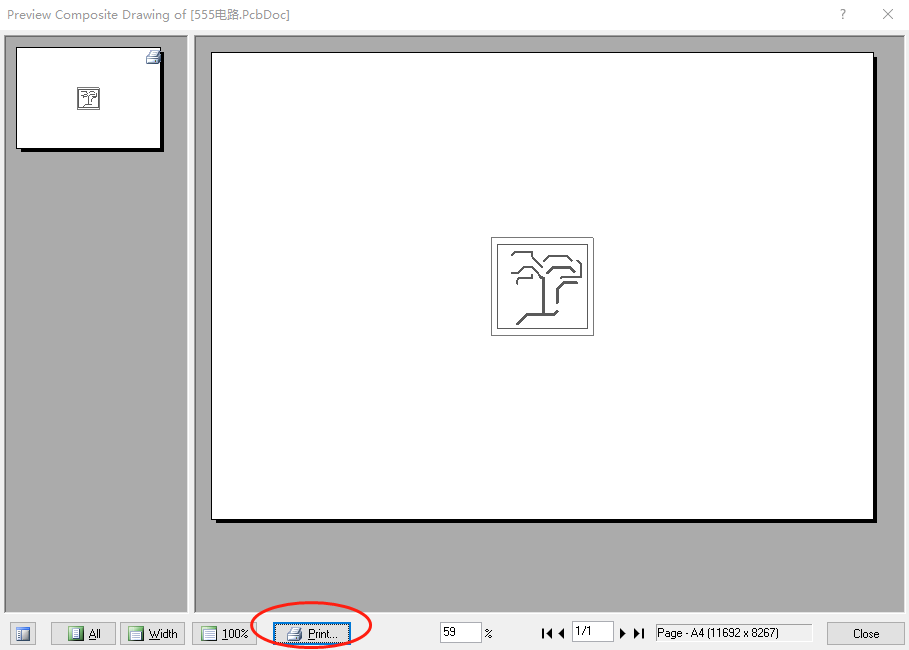

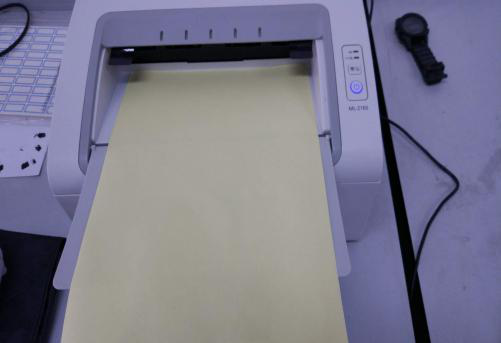

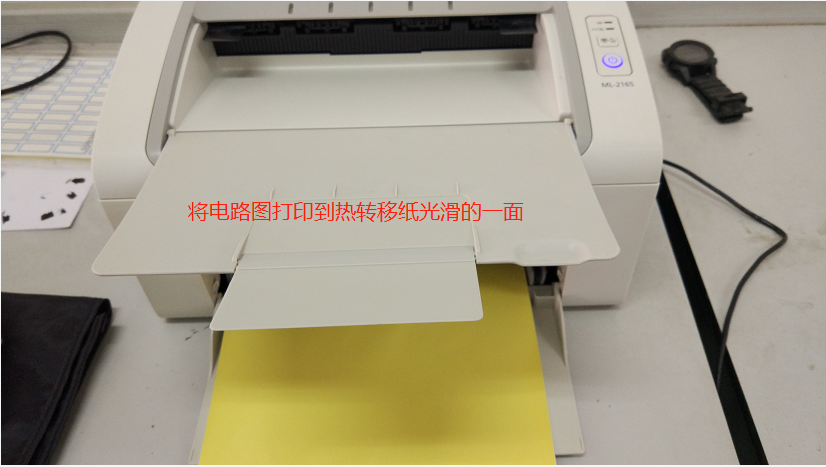

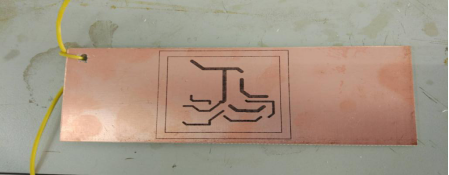

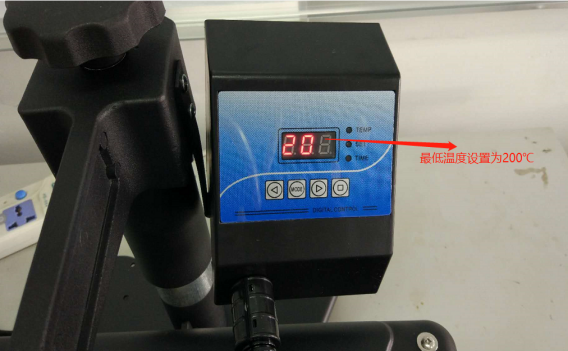

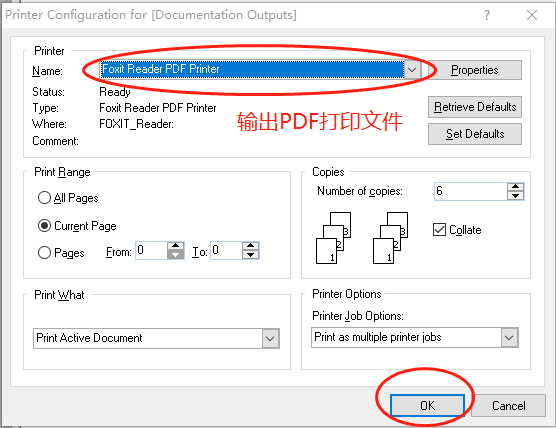

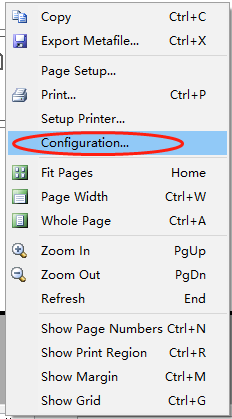

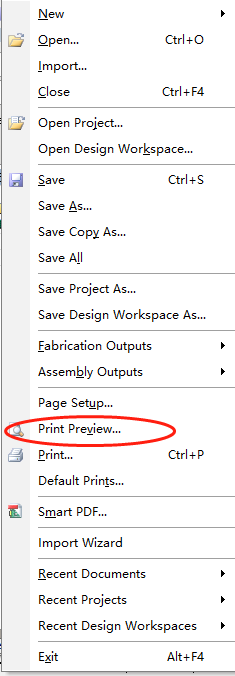

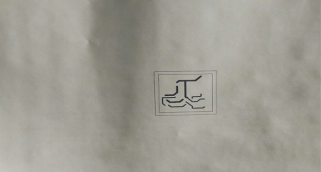

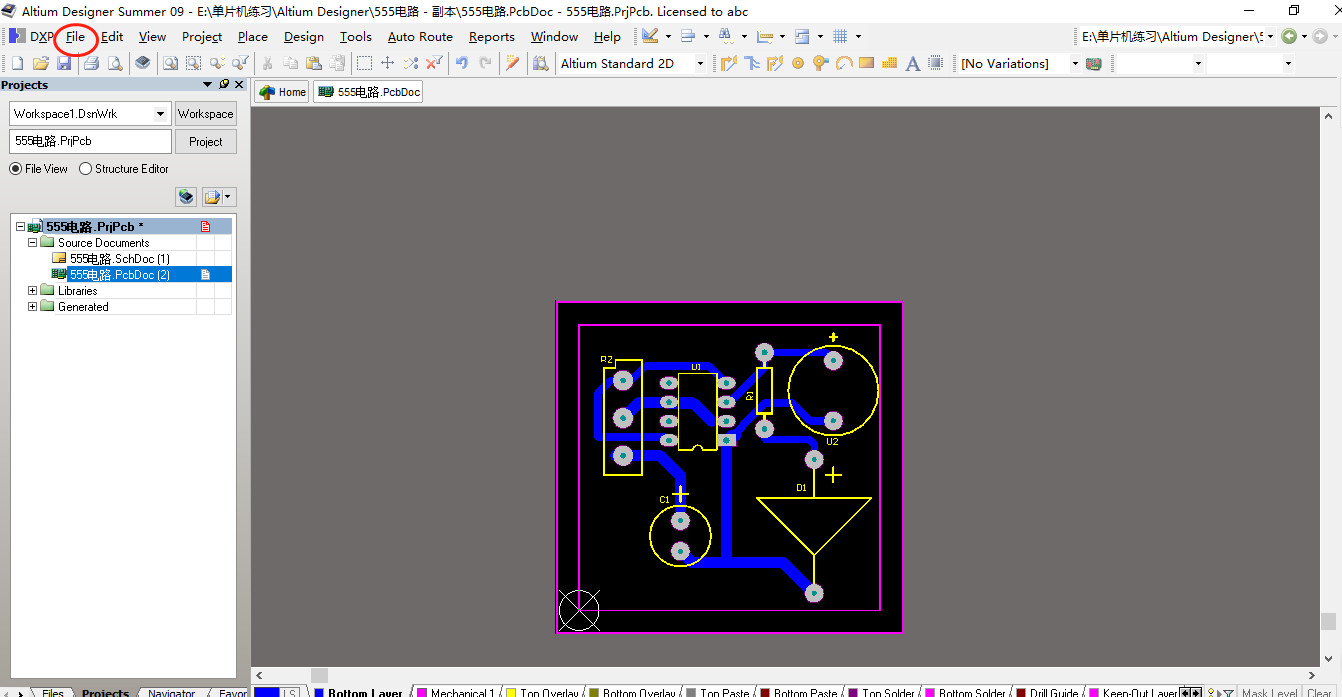

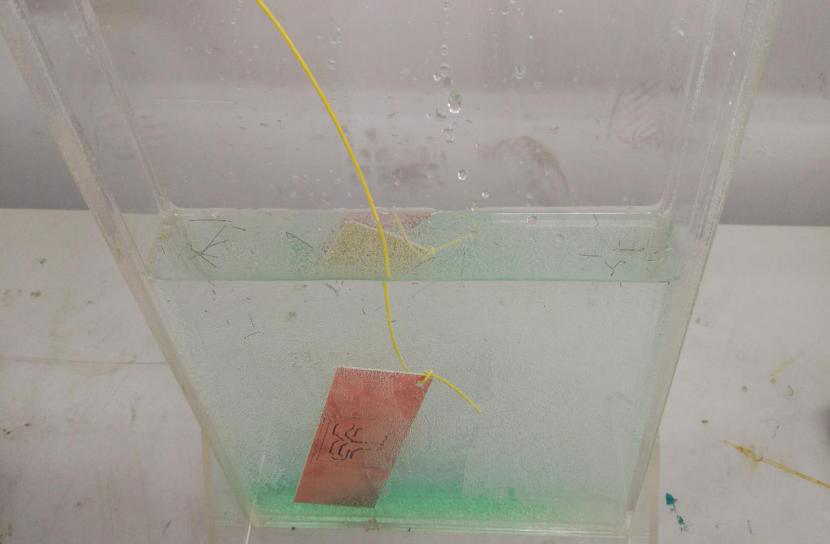

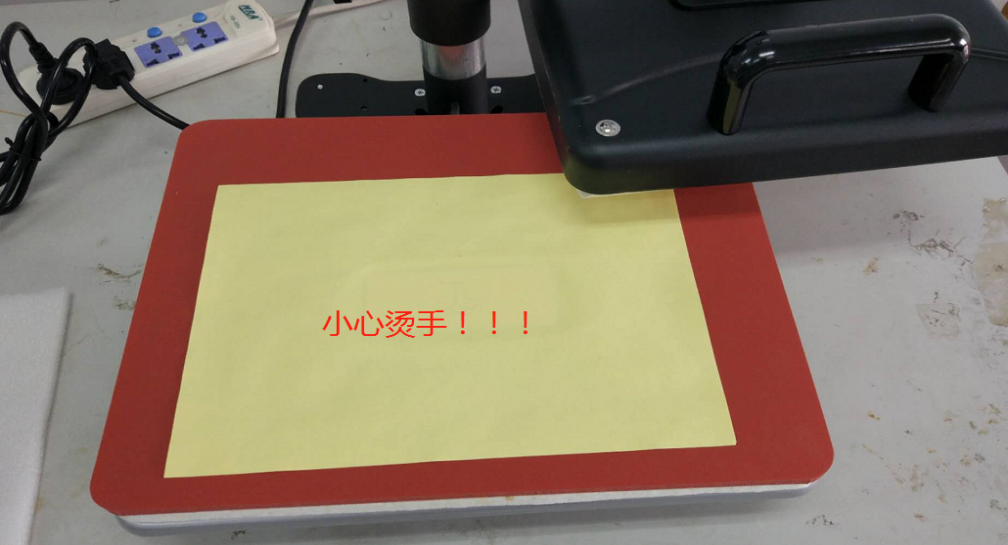

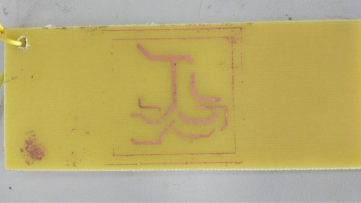

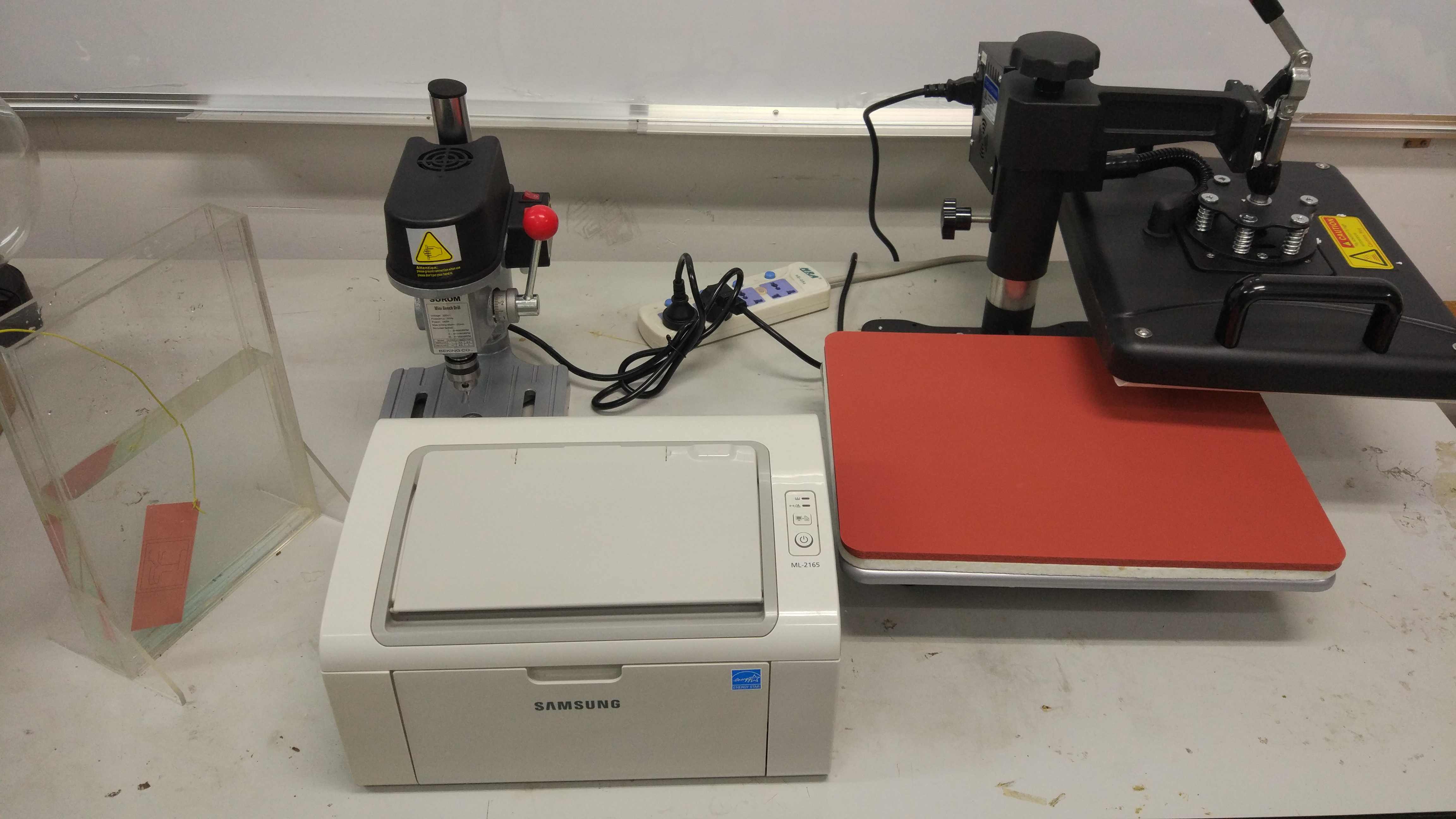

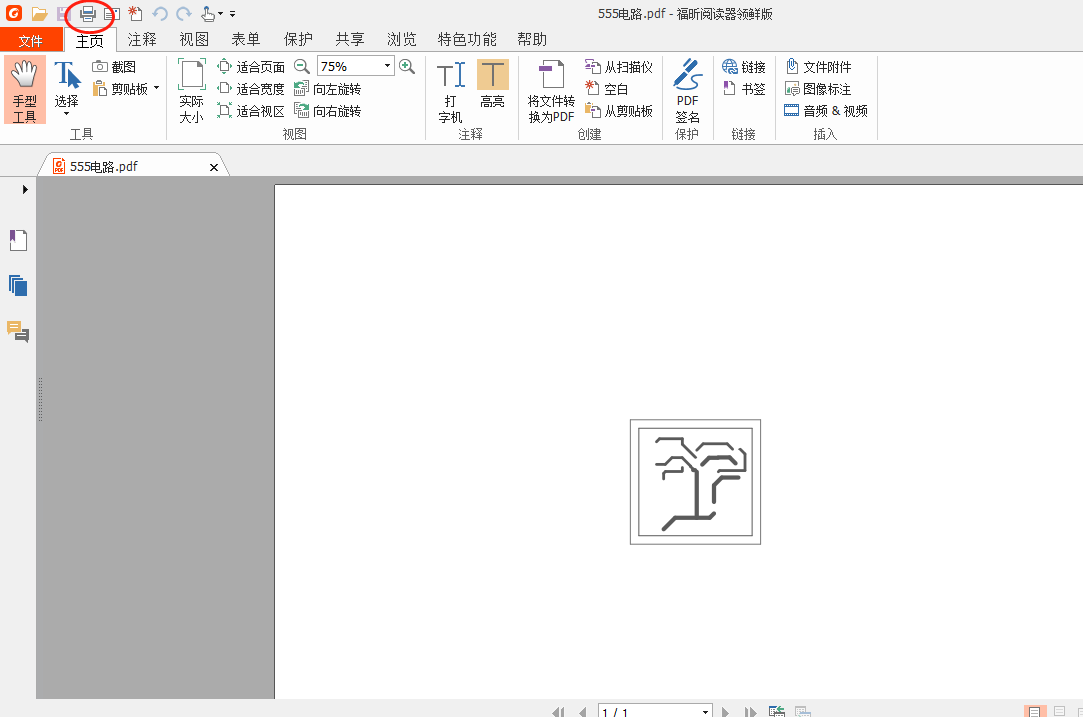

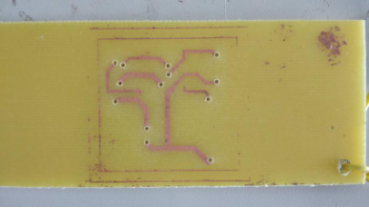

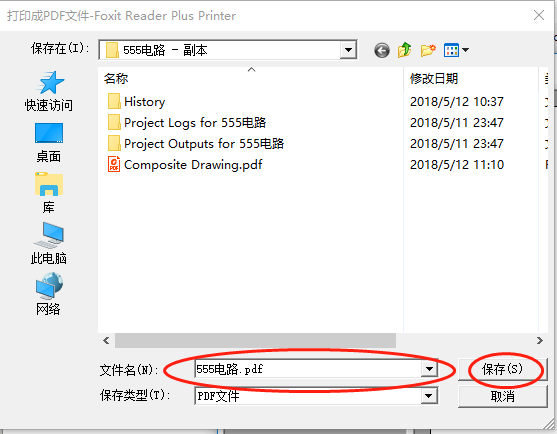

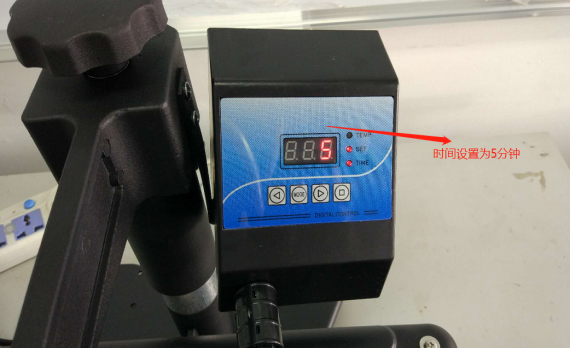

        在这里,我不是教大家如何用Altium Designer去画电路的原理图、如何去画元件的封装、如何去布线......         我在这里主要教大家在做完以上步骤后,如何将设计好的电路最终制作成实际PCB电路板,这是PCB设计的最后一道步骤。         接下来,我会用一个简单的电路,基于Altium Designer , 制作一个简单的单层PCB板,并将制作PCB的全过程进行一个比较具体的讲解,让大家对制作PCB过程有一个更加感性的认识。        还有一点需要声明一下,这里的制作PCB是采用传统的民用腐蚀法进行制作,这种制作PCB的方法广泛地运用于学校的PCB制作以及我们日常的DIY电路板,这种方法比较简单直接、低成本、方便快捷,适用于我们日常的需求,但是它也存在着很多的局限,它一般用于制作简单的单层电路板,有些时候也可以是制作简单双层电路板,但双层板过孔引线需要特别注意,比较繁琐,而且工艺水平较低,与工业上制作的PCB有着截然不同的区别,如果你想制作多层板、追求高工艺,那么我们这里制作的PCB显然是不能符合你的要求,为了达到你的要求,你需要将你设计好的电路拿到外面进行工业制作。        以上是PCB制作的四件套,从左到右分别是腐蚀池、钻孔机、激光打印机、热转印机,整套的成本大概1500RMB左右,如果有条件的话可以自备一套,或者是借用学校实验室里的设备。激光打印机用来把你在电脑上设计好的电路打印到热转印纸上,激光打印机不同于普通的墨水打印机,它采用墨粉进行打印,而这些墨粉就是后面腐蚀电路板的关键物质;热转印机用来把热转移纸上的电路通过高温热转印到你的覆铜板上;腐蚀池用来对你的覆铜板进行腐蚀,除去多余铜,得到你所需的电路铜线;钻孔机是最后对PCB板进行打孔。     下面就开始介绍制作PCB板的流程:   1、打印电路图     在电脑端通过Altium Designer 、Protues 等EDA软件设计电路,并将设计好的电路通过激光打印机,打印到热转移纸上。这里我们以Altium Designer为例进行讲解。               空白处右键 空白处右键        2、热转印      将印有电路图的热转印纸通过热转印机转印到覆铜板上。           3、腐蚀      将印有电路图的覆铜板放入腐蚀池中腐蚀,等待10到15分钟。     腐蚀池中的溶液是氯化铁溶液,它与铜发生化学反应:2FeCl3+Cu=CuCl2+2FeCl2   4、打孔        用钻孔机根据自己电路实际要求进行打孔。         至此,我们就已经完成了制作一块PCB板的全部步骤了,看了教程之后,大家都可以亲手制作属于自己PCB板,如果还有什么不懂、疑惑,都可以随时给我留言噢,我也很期待与大家有更多的交流!
