PCB制作好了，但是在焊接过程中发现，原件方向以及，原件编号都没有，很蓝瘦，此时我突然想到激光可行？

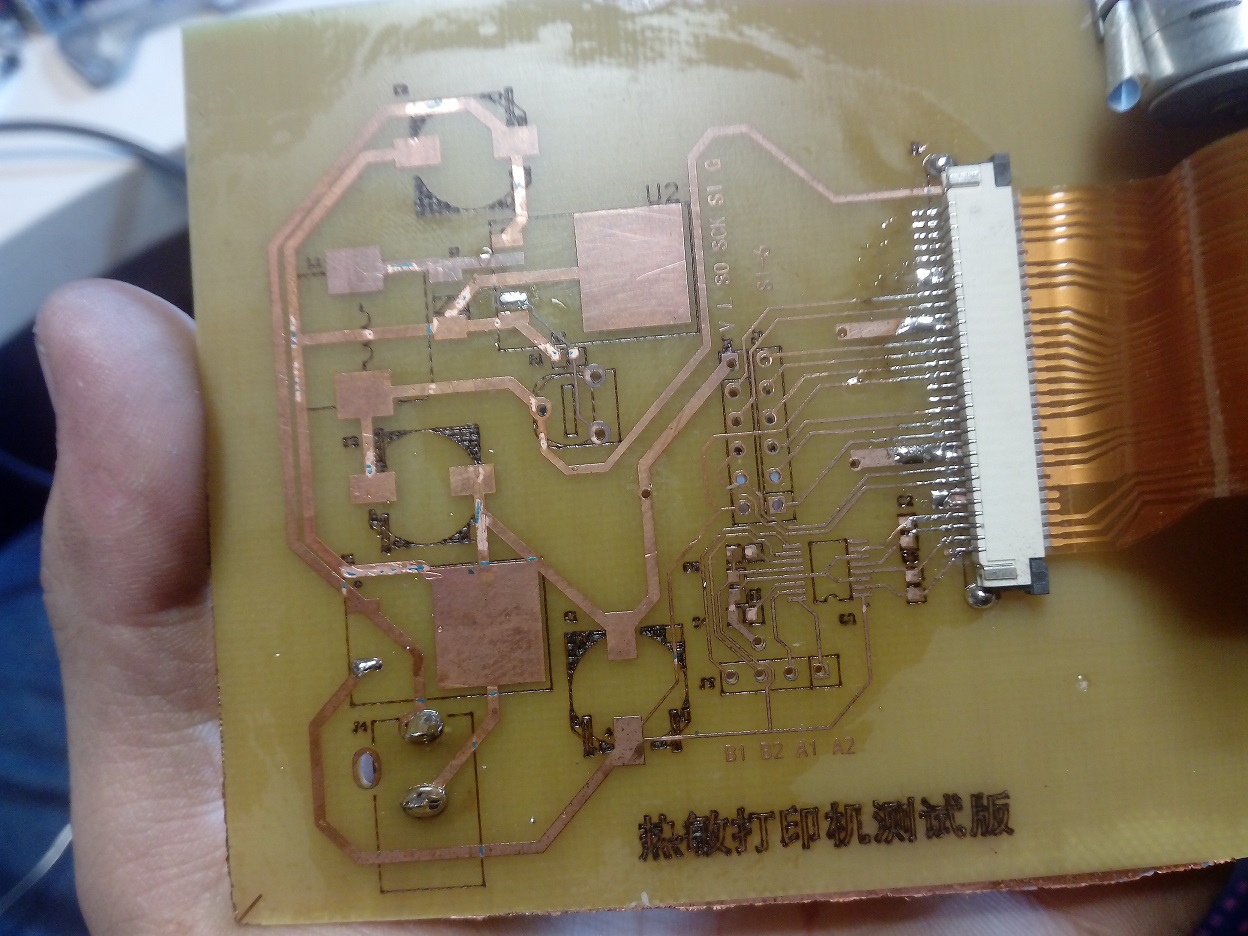

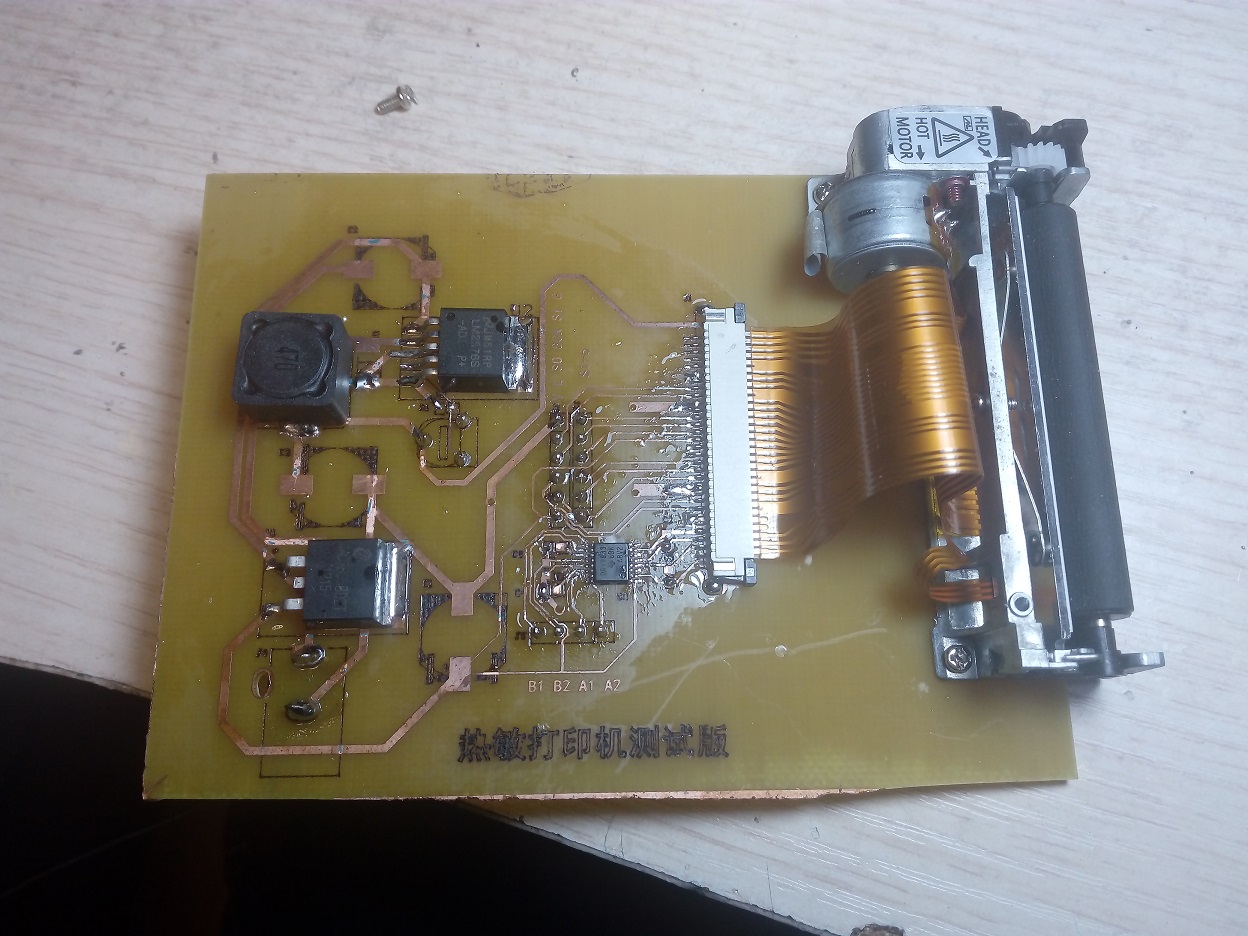

于是试了一下效果果然不错，上图。
下面介绍具体操作方法：
Altium Designer 16 File→Fabrication outputs→Gerber X2 files
按如图设置
点击OK
然后可以看到Keep out层和 Top overlay层
然后选择file→export→选择DXF
按如图设置
最后选择保存并输出
然后将输出的DXF文件用ArtCAM打开
然后删除掉Keepout层的线条（输出KEEPout层的原因是让坐标正确）
然后再ArtCAM中 选择沿矢量加工
然后选择刀具，刀具数据按我设置的填写。
最后生成路径并且将文件输出

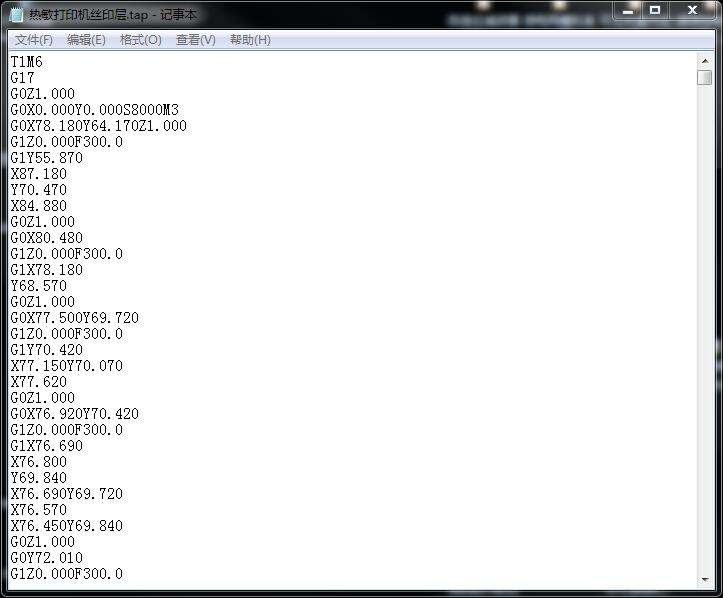

然后打开保存的G指令文件。
使用文本编辑器，Ctrl+H替换三个命令
G1Z0.000F300.0替换为M03//打开主轴
G0Z1.000替换为M05 //关闭主轴
然后删除 前几行里面的 G0Z1.000 和 S8000M3和Z1.000
就大功告成了，可以用keil和IAR替换这些东西。
如图
最后发到雕刻机用激光雕刻即可（注意对准零点）
具体问题可以加QQ群：496998875 一起交流
