1.PCB信号层是同顶层、底层布线相同的铜导电层，只不过是夹在顶层和底层之间的布线层。每层都会有电源层。 2.而内部导电层（内电层）是内部电源和地层（并通过通孔与各层贯通的层），内电层设计时和信号层布线相反，★（因为它是负片）★不画线的地方是有铜导电层，设计画线的地方是没有导电铜层的，这就是它们的区别。
3.内电层主要作为屏蔽地或电源层来使用的，对于多个电源，就需要对电源层进行分割，（当然如果布线拥挤也可以将一部分电源走线放在信号层里，或者反过来将信号层的线放在内电层中）。另外信号层和内电层应该岔开（即尽量用内电层将信号层隔开，使屏蔽效果更好。从附图可以看出区别

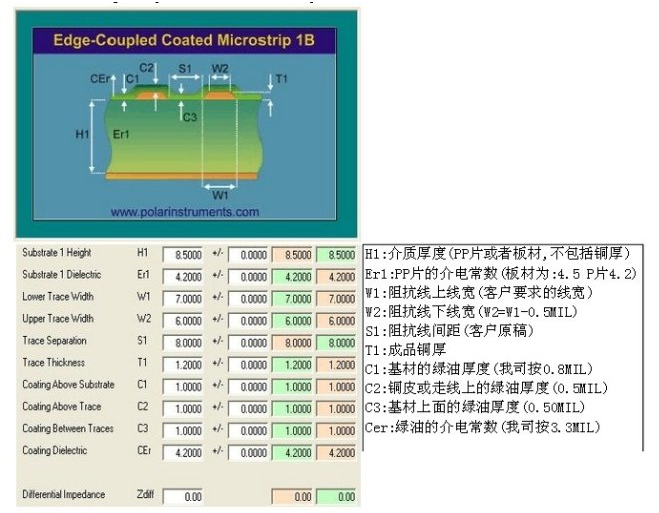

阻抗控制软件：PolarSi9000
