PCB参数计算神器-Saturn PCB Design Toolkit下载及安装指南

2019-07-14 06:15发布

进行PCB设计,特别是高频高速设计时,难免会涉及到PCB相关参数的计算及设置,如:VIA的过流能力,VIA的寄生电容、阻抗等,导线的载流能力,两相互耦合信号线间的串扰,波长等参数。 这里向大家介绍一款神器-Saturn PCB Design Toolkit,其能计算大部分常用的PCB相关的参数数据。 下载:http://www.mr-wu.cn/saturn-pcb-toolkit-install/ Saturn PCB Toolkit 6.83 猛击这里:Saturn PCB Design Toolkit 6.83 百度 {MOD} Saturn PCB Toolkit 6.81猛击这里:Saturn PCB Design Toolkit 6.81 百度 {MOD} 安装 此软件的安装过程相当简单,一路”NEXT”即可,实在是太没有成就感了…… 来点图片 {MOD}诱一下

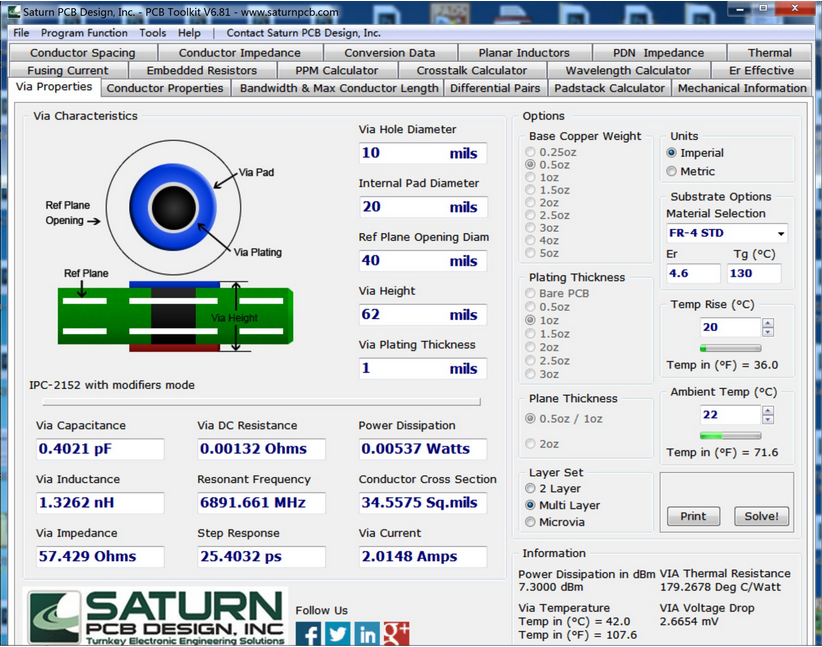

这里写图片描述 PCB参数计算神器-Saturn PCB Design Toolkit下载及安装指南 - 第1张 | 吴川斌的博客 VIA参数计算
这里写图片描述
PCB参数计算神器-Saturn PCB Design Toolkit下载及安装指南 - 第2张 | 吴川斌的博客 串扰参数计算
这里写图片描述

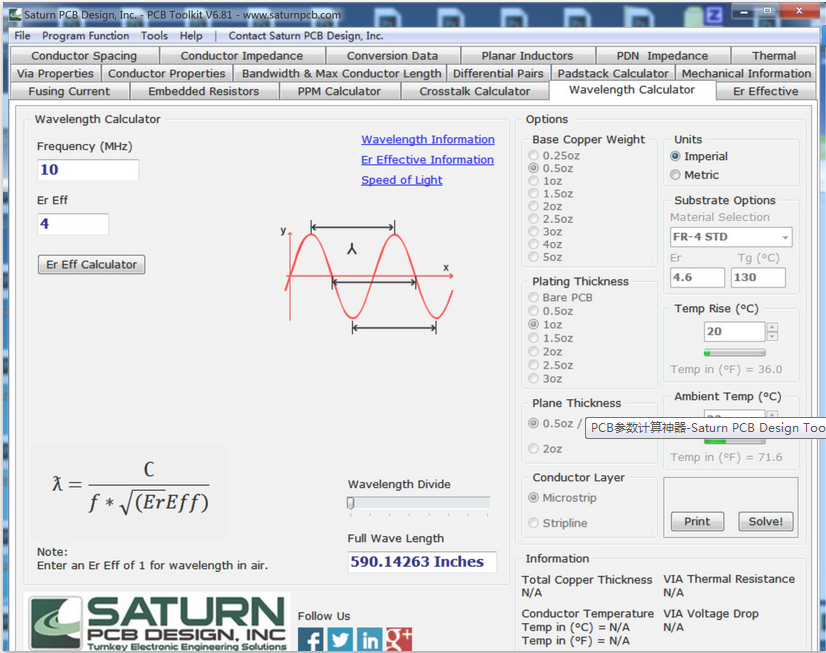

PCB参数计算神器-Saturn PCB Design Toolkit下载及安装指南 - 第3张 | 吴川斌的博客 波长计算
这里写图片描述
PCB参数计算神器-Saturn PCB Design Toolkit下载及安装指南 - 第4张 | 吴川斌的博客
转载自 吴川斌的博客 http://www.mr-wu.cn/
