Allegro PCB封装PIN NUM 修改及删除

最近碰到问题：原理图orcad中器件封装的PIN num必须和Allegro PCB封装的PIN NUM完全对应，对于NC的引脚原理图封装上可以不做，但是PCB封装需要做。然而一般PCB封装都是标准的，所以需要针对标准PCB封装修改，主要问题是：如果修改PCB 封装的PIN NUM，原理图没有的PIN ，PCB封装如何做，总结如下：

1. 删除PIN NUM：

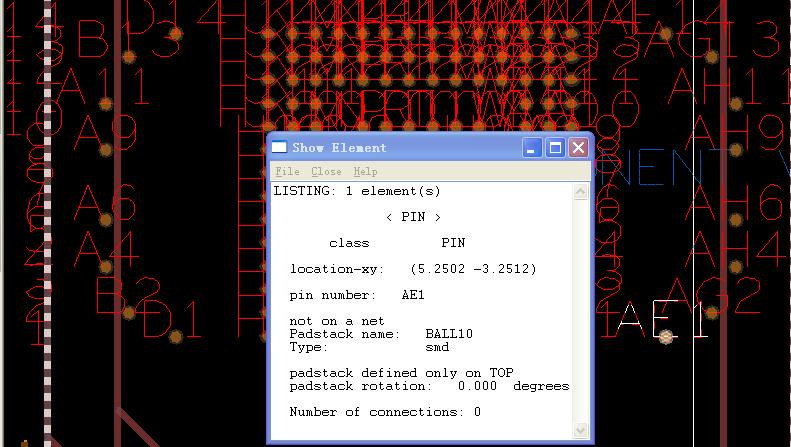

如下图：

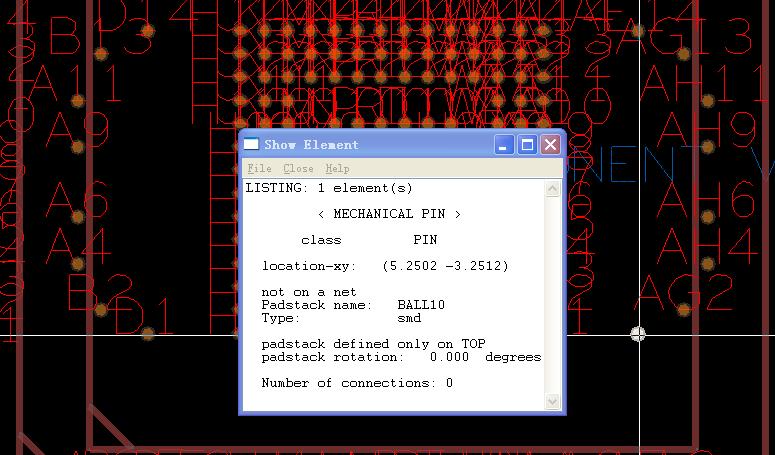

这是个EMMC-169PIN的PCB封装，原理图的封装中没有画出AE1这个引脚，所以PCB封装需要删掉PIN NUM 删除步骤如下： 1）调整显示颜 {MOD}，在Package Geometry中只显示Pin_Number，其他去掉（主要担心误删其他） 2）Edit->Delete,然后再Find只选上Text 3）选中要删除的PIN NUM，然后左键删除 4）查看确认，如下图： Pin Number已经没有了，其他焊盘通用操作。

2. 修改PIN num：

1）Edit->Text 2）选中要修改的PIN NUM 3）在command>删除原来的Pin Number，然后键入新的Pin Number，回车，修改完毕 4）查看确认 插图片太麻烦，就不附图了

3. 添加PIN NUM

如果在第一步时，不小心删掉了PIN NUM，那么还可以添加回去 1）Add>Text 2）在Option选择图层，如下图：
3）在PCB中选中PIN，然后在PCB中选择一个放Text的位置 4）在command>输入新的PIN Number，回车 4）查看确认 结束....
