PCB阻抗匹配

2019-07-14 06:17发布

一.图片说明 figure1
Offset:非对称 stripling:带状 Microstrip: 微带 Coated:镀膜;涂上;包覆;涂层的覆盖的  二.常见的单端(线)阻抗模型
figure2
适用范围:      含阻焊微带线。      另外由于在外层,其线路层铜厚则为基板铜厚+电镀铜厚;      或当表层使用单独铜箔时,则为成品铜箔厚度。      这一点要注意。 参数说明:
H1:外层到参考层VCC/GND间的介质厚度 W2:阻抗线上线宽 W1:阻抗线下线宽 Er1:介质层介电常数 T1:阻抗线铜厚,包括基板厚度+电镀铜厚 CEr1:阻焊介电常数 C1:基材阻焊厚度 C2:线面阻焊厚度(后加工)
为设计50Ω的单端阻抗匹配线,各参数如下: figure3
叠层结构如下: figure4

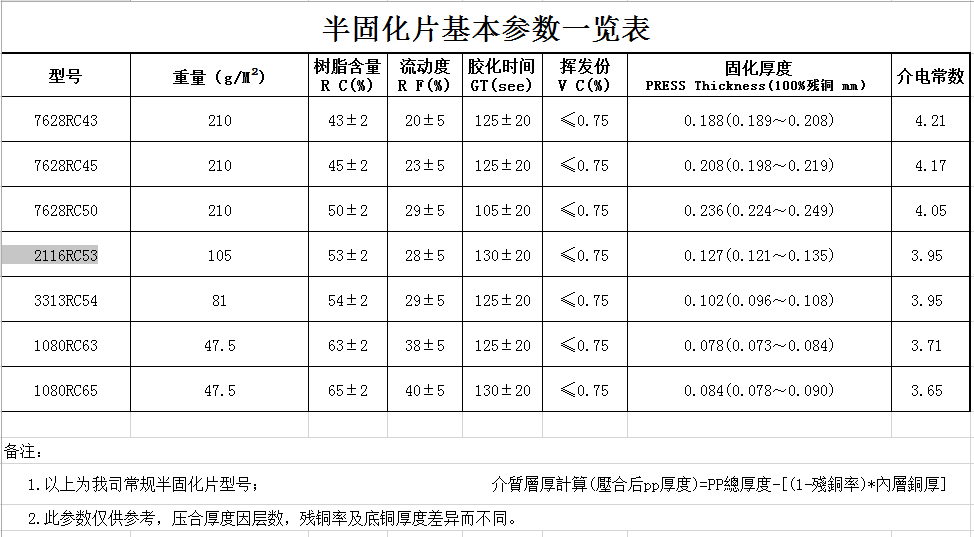

半固化片材料使用2116RC53 Er=3.95 PCB厂商提供的各种半固化片材料的介电常数如下: figure5

1、目前只有建滔a级的板材core; 2、阻焊层(绿油)厚度约为15~20um,介电常数约为4.2~4.3;
