allegro中原理图和pcb中元件的交互

2019-07-14 06:17发布

一、前言:

所谓的交互是这样的,在原理图里点击某个元件,在pcb图中就相应的被选中,这样在元器件刚导进pcb中布局放置元器件的时候可以为我们提供很大的方便。

二、前提:

pcb中导入元件是这种方式:
其中路径是原理图所在的路径。

三、想要交互的操作是在原理图中进行以下的操作:

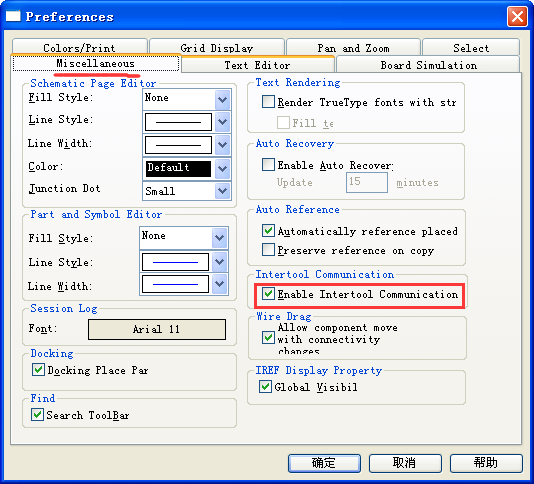

1.配置选项

2.相应的操作

在原理图选中一个元件并在右键选择菜单中的
然后,你就可以再pcb图中去看了,只要在原理图中选择一个元器件,在pcb图中就相应的被选中了,这样,你就可以很方便的开始布局了。
