PCB制版 笔记大全

2019-07-14 06:19发布

原文来自: 本人根据自己需要修改了部分。 http://blog.sina.com.cn/s/blog_4dfea6e40100u923.html


-----请转交贵公司电子设计工程师
一流的生产来自一流的设计,我们的生产离不开你设计的配合,请全力配合各位工程师请按嘉立创生产制作工艺详解来进行设计
一,相关设计参数详解:
一.    线路
1. 最小线宽: 6mil (0.153mm) 。也就是说如果小于6mil线宽将不能生产,如果设计条件许可,设计越大越好,线宽起大,工厂越好生产,良率越高 一般设计常规在10mil左右 此点非常重要,设计一定要考虑
2. 最小线距: 6mil(0.153mm).。最小线距,就是线到线,线到焊盘的距离不小于6mil 从生产角度出发,是越大越好,一般常规在10mil,当然设计有条件的情况下,越大越好此点非常重要,设计一定要考虑
3.线路到外形线间距0.508mm(20mil)
二.            via过孔(就是俗称的导电孔)
1.      最小孔径:0.3mm(12mil)
2. 最小过孔(VIA)孔径不小于0.3mm(12mil),焊盘单边不能小于6mil(0.153mm),最好大于8mil(0.2mm) 大则不限(见图3) 此点非常重要,设计一定要考虑
3. 过孔(VIA)孔到孔间距(孔边到孔边)不能小于:6mil 最好大于8mil此点非常重要,设计一定要考虑
4,焊盘到外形线间距0.508mm(20mil)


  三.PAD焊盘(就是俗称的插件孔(PTH) )
1,插件孔大小视你的元器件来定,但一定要大于你的元器件管脚,建议大于最少0.2mm以上 也就是说0.6的元器件管脚,你最少得设计成0.8,以防加工公差而导致难于插进,
2, 插件孔(PTH) 焊盘外环单边不能小于0.2mm(8mil) 当然越大越好(如图2焊盘中所示)此点非常重要,设计一定要考虑
3. 插件孔(PTH) 孔到孔间距(孔边到孔边)不能小于: 0.3mm当然越大越好(如图3中所标的)此点非常重要,设计一定要考虑
4. 焊盘到外形线间距0.508mm(20mil)
四.防焊
1.      插件孔开窗,SMD开窗单边不能小于0.1mm(4mil)
五.字符(字符的的设计,直接影响了生产,字符的是否清晰以字符设计是非常有关系)
1. 字符字宽不能小于0.153mm(6mil),字高不能小于0.811mm(32mil), 宽度比高度比例最好为5的关系 也为就是说,字宽0.2mm 字高为1mm,以此推类
六:非金属化槽孔 槽孔的最小间距不小于1.6mm 不然会大大加大铣边的难度(图4)
七: 拼版
1.    拼版有无间隙拼版,及有间隙拼版,有间隙拼版的拼版间隙不要小于1.6(板厚1.6的)mm 不然会大大增加铣边的难度        拼版工作板的大小视设备不一样就不一样,无间隙拼版的间隙0.5mm(20mil)左右 工艺边不能低于5mm(200mil) 如下图是我的笔记:

二:相关注意事项
一,关于PADS设计的原文件。
1,PADS铺用铜方式,我司是Hatch方式铺铜,客户原文件移线后,都要重新铺铜保存(用Flood铺铜),避免短路。
2,双面板文件PADS里面孔属性要选择通孔属性(Through),不能选盲埋孔属性(Partial),无法生成钻孔文件,会导致漏钻孔。
3.在PADS里面设计槽孔请勿加在元器件一起添加,因为无法正常生成GERBER,为避免漏槽,请在DrillDrawing加槽。
二,关于PROTEL99SE及DXP设计的文件
1.我司的阻焊是以Solder mask层为准,如果锡膏层(Paste层)需做出来,还有多层(M ultilayer)的阻焊窗无法生成GERBER,请移至阻焊层。
2.在Protel99SE内请勿锁定外形线,无法正常生成GERBER。
3.在DXP文件内请勿选择KEEPOUT一选项,会屏敝外形线及其他元器件,无法生成GERBER。
4,此两种文件请注意正反面设计,原则上来说,顶层的是正字,底层的要设计成反字,我司是从顶层到底层叠加制板。单片板特别要注意,不要随意镜像!搞不好就做出来是反的
三.其他注意事项。
1,外形(如板框,槽孔,V-CUT)一定要放在KEEPOUT层或者是机械层,不能放在其他层,如丝印层,线路层。所有需要机械成型的槽或孔请尽量放置于一层,避免漏槽或孔。
2,如果机械层和KEEPOUT层两层外形不一致,请做特殊说明,另外形要给有效外形,如有内槽的地方,与内槽相交处的板外外形的线段需删除,免漏锣内槽,设计在机械层和KEEPOUT层的槽及孔一般是按无铜孔制作(做菲林时要掏铜),如果需处理成金属孔,请特别备注。
3,如果要做金属化的槽孔最稳妥的做法是多个pad拼起来,这种做法一定是不会出错
3.金手指板下单请特殊备注是否需做斜边倒角处理。
4.给GERBER文件请检查文件是否有少层现象,一般我司会直接按照GERBER文件制作。
5.用三种软件设计,请特别留意按键位是否需露铜。

MMARK点的分类:
1)Mark点用于锡膏印刷和元件贴片时的光学定位。根据Mark点在PCB上的作用,可分为拼板Mark点、单板Mark点、局部Mark点(也称器件级MARK点)
2)拼板的工艺边上和不需拼板的单板上应至少有三个Mark点,呈L 形分布,且对角Mark点关于中心不对称
3)如果双面都有贴装元器件,则每一面都应该有Mark点。
4)需要拼板的单板上尽量有Mark点,如果没有放置Mark点的位置,在单板上可不放置Mark点。
5)引线中心距≤0.5 mm的QFP以及中心距≤0.8 mm的BGA等器件,应在通过该元件中心点对角线附近的对角设置局部Mark点,以便对其精确定位。
6)如果几个SOP器件比较靠近(≤100mm)形成阵列,可以把它们看作一个整体,在其对角位置设计两个局部Mark点。


设计说明和尺寸要求:   1)Mark点的形状是直径为1mm的实心圆,材料为铜,表面喷锡,需注意平整度,边缘光滑、齐整,颜 {MOD}与周围的背景 {MOD}有明显区别;
阻焊开窗与Mark点同心,对于拼板和单板直径为3mm,对于局部的Mark点直径为1mm.
2)单板上的Mark点,中心距板边不小于5mm;工艺边上的Mark点,中心距板边不小于3mm。
3)为了保证印刷和贴片的识别效果,Mark点范围内应无焊盘、过孔、测试点、走线及丝印标识等,不能被V-CUT槽所切造成机器无法辨识。
4)为了增加Mark点和基板之间的对比度,可以在Mark点下面敷设铜箔。同一板上的Mark点其内层背景要相同,即Mark点下有无铜箔应一致。
5)对于单板和拼板的Mark点应当作元件来设计,对于局部的Mark点应作为元件封装的一部分设计。便于赋予准确的坐标值进行定位。

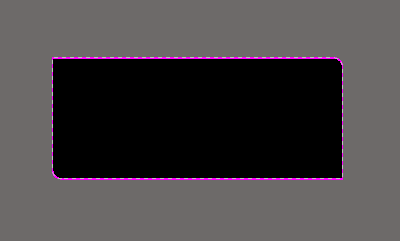

 1.新建PCB:File---New---PCB.  2.选择,选择Place/Line画出板子的形状和大小(封闭图形)。   画出你想要的封闭图形。  3.全选刚才画出的图形边框线。       4.点击design-> board shape -> define from selected objects 会变成如下图所示,板子形状已经变成你画的那种形状,其他地方变成了灰 {MOD}。
5.点击右下角clear,颜 {MOD}就会恢复,此时PCB板的形状和大小都以确定。
