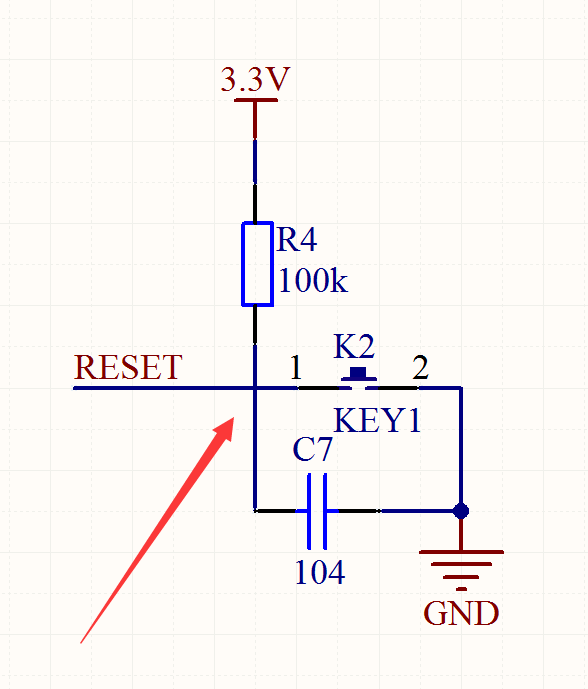

算起来，这次算是第四次打板子了，还是出现了不可饶恕的错误。串口三的TXD/RXD接反了，还有一根线是短路的。造成的原因，就是**没有进行规则检查**。因为这个板子是在原来基础上面改的，大意了，没有进行规则检查，说白了，还是功夫不到家的缘故!!! 在这里总结一下，用AD10画PCB的大致步骤和注意事项。 一、①制作属于自己的标准的集成库，里面的原理库和PCB库必须是对应的，尤其是引脚的对应。 ②自己制作的特殊器件的PCB封装时候，应该仔细检查，跟将要使用的器件对比正确。 ③对比的时候，注意厂家提供的原理图的视图方向，是俯视图还是正视图。 ④对于三极管的话，尤其注意三极管的B、C、E三极，特别容易出错。 ⑤稳压电源模块，注意正负极，特别是那种220V-5V/3.3V的这种。 ⑥对于有正负极的贴片类的器件，画与那里图的时候，一定要注意，PCB封装是否和与原理图对应。 二、①上一步集成库完成之后，开始画原理图。最重要的一步骤。 ②首先是，与那里图正确性。**TXD/RXD千万不要接反了**。以及一些特殊的连线，务必检查清楚。必须正确，否则后边飞线会很麻烦。 ③如图 红 {MOD}箭头所指的地方，没有节点，故转为PCB之后，也不会连接，那么这很容易造成错误，而却不容易发现，这里需要特别的注意。可以手动打一个节点。

④对于网络标号，要特别注意，不要出错。
⑤原理图完成之后，一定要进行规则检查；
三、①原理图检查。修改无误之后。导出为PCB图。
②把每一个模块的PCB封装图放到一块之后。再次和原理图进行检查，看看有无错误，引脚对应和连线是否断路。
如何将自动将PCB封装图，放在一块。而不手动放置？
首先选中原理图里面的某一模块。
切换至对应的PCB图，点击“工具”->“器件布局”->“在矩形区域排列”。
则器件会排列到对应的矩形区域。
③之后，进行简单的布局。若发现布局期间，有走线不方便的地方，可以更换控制引脚。这个时候，要是回去更改对应的原理图，再生成一遍PCB即可，切记不要直接在PCB上面直接更改网络标号，真的真的很容易出错！！！
④开始走线，如果发现，有交叉走线，这样很不方便，也要原理图上更改之后，再生成一遍PCB。千万不要嫌麻烦，这样的主要原因，就是为了保持PCB和原理图的一致性。否则，后边真的麻烦又吹亏！！！
⑤类似这种可以直接更改网络标号解决的问题，千万不要贪图省事，一定在更改原理图之后，再生成一遍PCB！！！
四、①布线完成，开始进入铺桐阶段，小伙伴们这里又需要注意了！！！一定要先进行规则检查，在进行铺桐操作！！！规则检查十分重要！！！
②铺铜的时候，注意使用进制布线层，超级方便好用！！！铺完之后，去掉进制布线层。
以上几点真的十分重要，可以说都是基础，基础，基础！！！如果再错，话不多说，扣钱吧！！！
