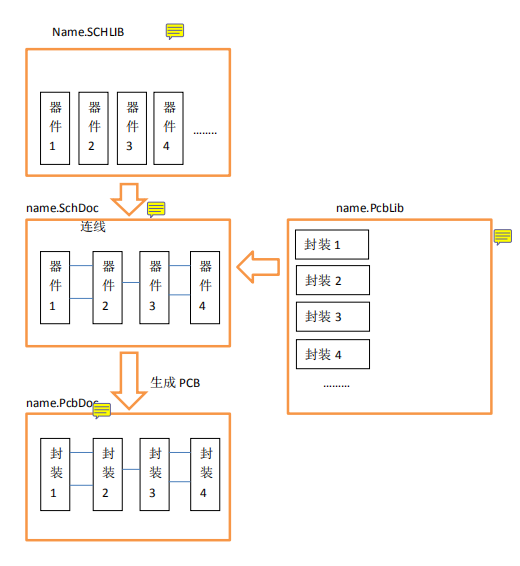

一.PCB绘制所包含的四个文件
首先新建一个PCB工程
File->New->Project->PCBProject 1.原理图文件 name.SchDoc
File->new->Schmatic 2.原理图库文件 name.SchLib
File->New->Library->Schematic Library 3.封装库文件 name.PcbLib
File->New->Library->PCB Library 4.PCB文件 name.PcbDoc
File->New->PCB

原理图库文件：
绘制所有的符号(原理图内部的器件)
系统自带的；
自己绘制的； 原理图文件：
绘制原理图；
导线，网络标号，别的一些电气元件； 封装库文件：
所有器件在PCB板子上的外形 ，电气特性； PCB文件：
最后发送到厂家的文件； 二：单位换算
1mil = 0.0254mm
100mil = 2.54mm
1inch = 1000mil = 25.4mm 三.常用的一些快捷键
ZA 显示当前画的所有东西
DO 更改原理图纸尺寸 正常用C
PP 放置引脚
X，Y 镜像操作可以使元器件关于X轴或Y轴对称
ED 删除
TA 统一命名
Tools->Footprint manager 查看封装，添加封装（原理图）
Tools->New Component 新建一个元器件（原理图库文件）
Tab 修改属性
Ctrl + M 测量距离
Ctrl + G 修改显示栅格，注意倍数关系（很重要）
EJC 查找元器件
Ctrl + shift + 空格 形成拐角
Tools->New Blank Component 新建一个封装自己画（封装库文件）
Toola->Component Wizard 向导式封装图（系统自带的）
Q 切换单位
TDR 最后铺铜后检错
G 修改捕获栅格，移动不方便时修改
DR 设置规则（PCB文件）
Report->Project Report->Bill of Materials（生成封装Excel文件）（PCB文件）
小键盘的* 打孔（PCB文件） 四.一些注意点和技巧
绘制原理图库文件时要把元器件放在中心；
放置引脚时十字架的要放外侧；
原理图中的网络标号相当于无线连接；
封装库文件中可以通过设参考线的方式来画封装图；
在很多相同元器件进行封装时，可以通过右击元器件->Find similar objects->Description改成same->Component Designator改成封装的型号；
删除PCB文件的外框 PCB->Filter 再输入Iskeepoutlayer；
放一个焊盘（封装库文件）属性中laye改为multi-layer;
在封装库文件中每封装一个文件后要把坐标原点设置在Pin_1或center->
Edit->set reference->pin_1或center（非常重要）
电源线一般选择30mil，在Design->rules->width 右击new rule ->net->VCC（举例）
引脚用焊盘，边框用丝印层（封装库文件）
PCB布线电源部分优先绘制

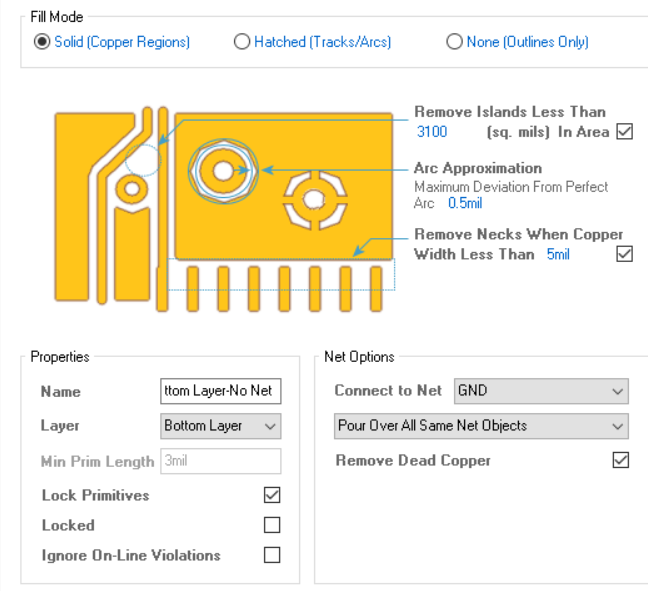

当布线时发现原理图绘制错误或者封装图绘制错误时可以直接修改然后直接导入Design->Import（PCB文件） 铺铜时的注意点：
