在正规的公司里面，当我们制作完一款PCB之后，往往需要通过SVN来提交一些关于这个PCB的制作文件，那么我们需要怎么来规划它们能呢？

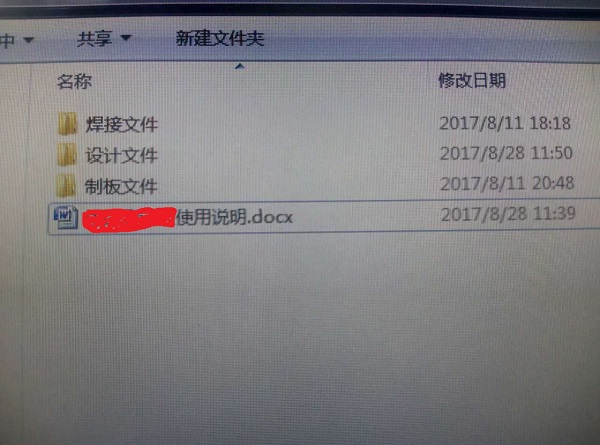

1.首先得创建一个工程文件夹，这个文件夹以你的PCB项目的名称和版本命名； 2.在这个文件夹里，有三个文件夹，依次是“焊接文件”，“设计文件”，“制板文件”；除此之外，如果有需要，还需要添加一个此PCB板焊接后的使用说明文档。
3.在焊接文件夹里面我们需要添加钢网文件的压缩包，PCB板的元器件清单文件（.xls）和PCB的丝印文件（.pdf）。这些文件怎么生成请自行百度。
其中钢网文件需要在生成制板文件GERBER文件的ProjectOutputs文件夹中复制下面这些文件出来压缩成 钢网文件：
4.设计文件夹中就是你的PCB板真正的工程文件了，包括原理图库和PCB封装库和原理图文件以及PCB文件等。在这里不在赘述。 5.接下来的制版文件夹就是你要发送给PCB制作工厂的文件了，包括ProjectOutputs文件夹，GERBER文件，Drill文件，以及工厂制板说明。
1.首先得创建一个工程文件夹，这个文件夹以你的PCB项目的名称和版本命名； 2.在这个文件夹里，有三个文件夹，依次是“焊接文件”，“设计文件”，“制板文件”；除此之外，如果有需要，还需要添加一个此PCB板焊接后的使用说明文档。
3.在焊接文件夹里面我们需要添加钢网文件的压缩包，PCB板的元器件清单文件（.xls）和PCB的丝印文件（.pdf）。这些文件怎么生成请自行百度。
其中钢网文件需要在生成制板文件GERBER文件的ProjectOutputs文件夹中复制下面这些文件出来压缩成 钢网文件：
4.设计文件夹中就是你的PCB板真正的工程文件了，包括原理图库和PCB封装库和原理图文件以及PCB文件等。在这里不在赘述。 5.接下来的制版文件夹就是你要发送给PCB制作工厂的文件了，包括ProjectOutputs文件夹，GERBER文件，Drill文件，以及工厂制板说明。
